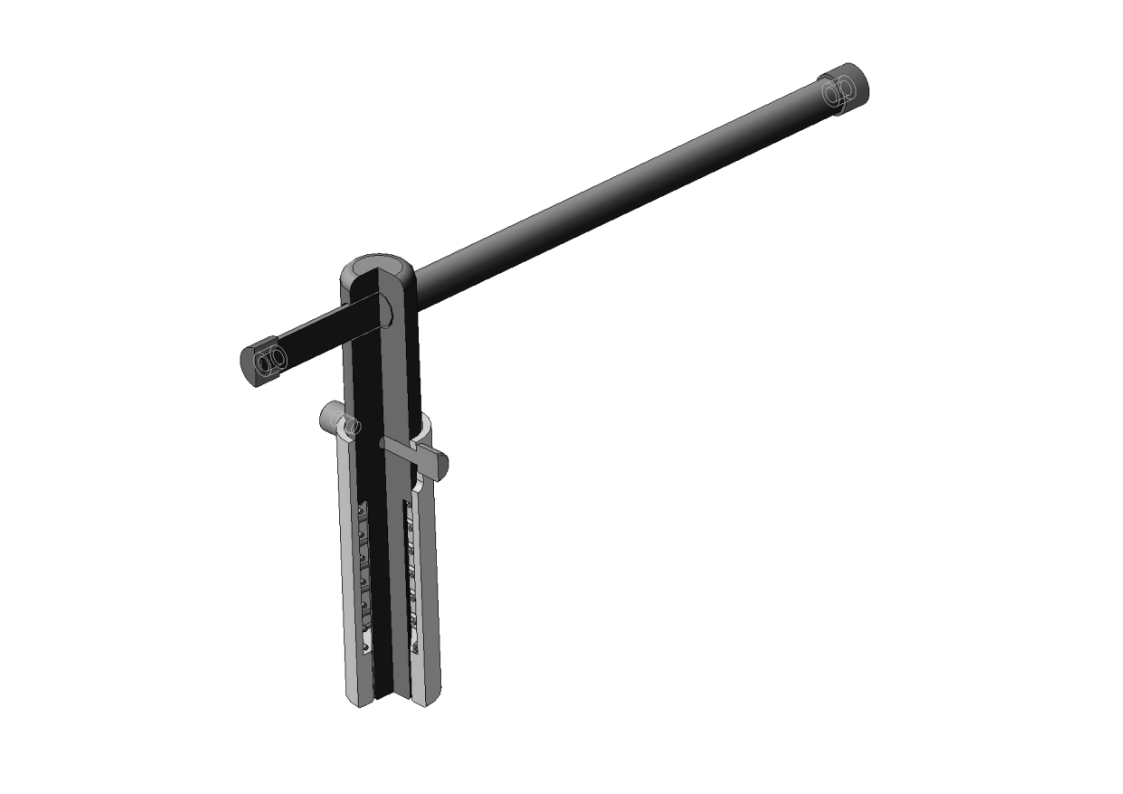

Безопасный токарный ключ с ограничителем

С подпружиненной втулкой, которая выталкивает ключ из гнезда, что не позволяет оставить ключ в патроне.
При нажатии на рукоятку пружина сжимается, и стержень ключа полностью входит в гнездо патрона. Если ключ по какой-нибудь причине будет оставлен в патроне, то пружина вытолкнет его, а ограничитель не дает слететь втулке со стержня ключа.

Состав: 3D сборка и каждая деталь отдельно Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Безопасный токарный ключ с ограничителем

Гайка на ограничитель.m3d
Заглушка на ручку.m3d
ключ.m3d
корпус.m3d
Ограничитель.m3d
Пружина.m3d
Ручка.m3d
Технологическая сборка.t3d
