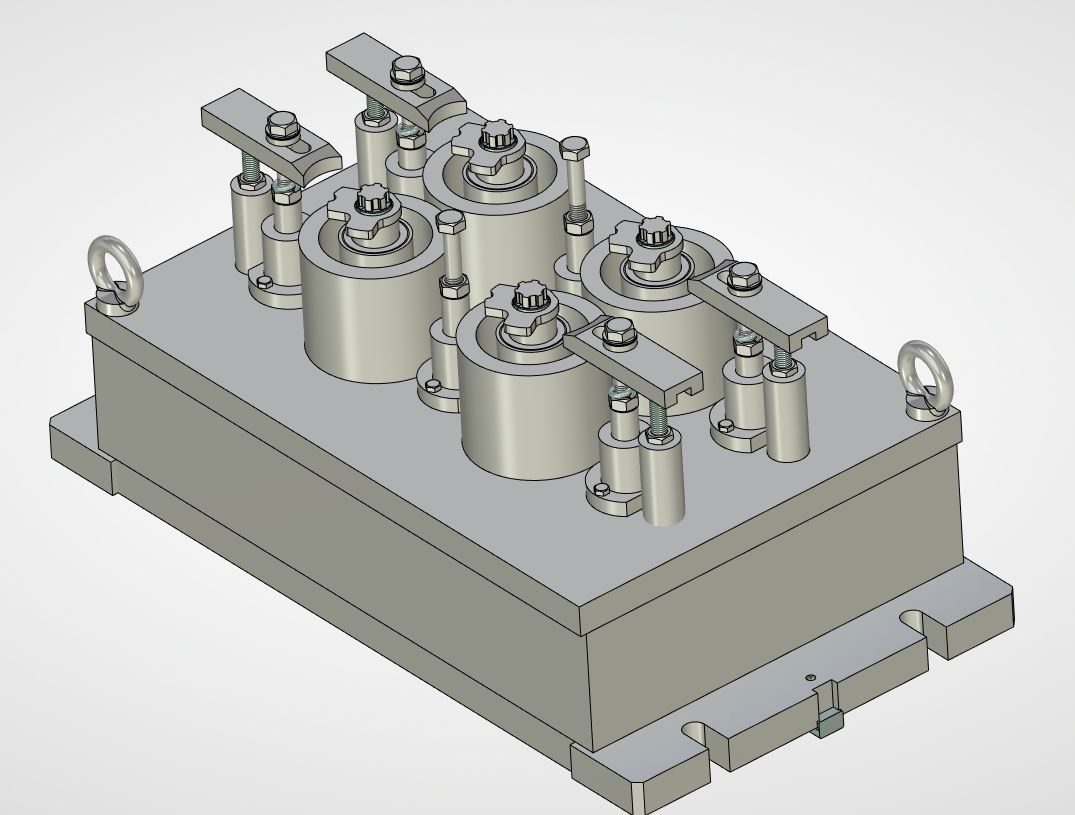

Специальное приспособление для фрезерования кулачка, с четырьмя местами для заготовок и гидравлическим закреплением заготовок.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Технология машиностроения -
- Четырехместное приспособление для фрезерования
Четырехместное приспособление для фрезерования
0
0
140
0
0
100
Сообщить о проблеме
Автор
Дима
Епихов
Дата
12.06.2019
Язык
Русский
Состав
3D сборка
Софт
T-Flex CAD 15
Отзывов пока нет
Содержимое архива
-
приспособление
-
стойка.grb
-
41 Уплотнительные кольца ГОСТ 9833-73.grb
-
50 опора 1.grb
-
пробка.grb
-
42 Уплотнительные кольца ГОСТ 9833-73.grb
-
поршень 1.grb
-
поршень 2.grb
-
пружина.grb
-
34 Гайка м 12 ГОСТ 5929-70.grb
-
26 Болт ГОСТ 7805-70.GRB
-
32 Шпонка ГОСТ 14737-69.grb
-
25 Болт ГОСТ 7805-70.GRB
-
Сборка !!!.grb
-
крышка 2.grb
-
45 Рым Болт ГОСТ 4751-73.grb
-
Пружина параметрическая.GRB
-
48 Шайба ГОСТ 13439-68.grb
-
Кулачок.grb
-
36 Гайка ГОСТ 5927-70.grb
-
корпусок.grb
-
43 Уплотнительные кольца ГОСТ 9833-73.grb
-
Корпус.grb
-
опора.grb
-
бочка.grb
-
пластина 1.grb
-
27 Винт ГОСТ 1491-80.grb
-
29 Винт ГОСТ 11738-84.grb
-
2D sborka.grb
-
54 Шайба ГОСТ 4087-69.grb
-
1-й втулка вроде.grb
-
цилиндрик.grb
-
37 Шайба ГОСТ 11371-78.GRB
-
40 Уплотнительные кольца ГОСТ 9833-73.grb
-
2-й втулка вроде.grb
-
47 Шайба ГОСТ 13438-68.grb
-
оправка шлицевая.grb
-
втулка шлицевая.grb
-
