Дипломный проект на тему "Проектирование техпроцесса изготовления детали "Шестерня" с использованием прогрессивного оборудования и современного режущего инструмента"

Министерство науки и высшего образования Российской Федерации
Федеральное государственное автономное образовательное учреждение высшего образования
«Уральский федеральный университет
имени первого Президента России Б.Н. Ельцина»
Нижнетагильский технологический институт (филиал)
Нижнетагильский машиностроительный техникум
Дипломный проект на тему "Проектирование техпроцесса изготовления детали "Шестерня" с использованием прогрессивного оборудования и современного режущего инструмента"
Нижний Тагил 2025

В результате проделанной работы видно, что за счет внедрения более современного оборудования, оборудования с ЧПУ основное время на изготовление детали сократилось, что позволяет повысить производительность труда, улучшить качество изделия. Так как заготовка является штамповкой сократились материальный затраты потому, что размеры заготовки наиболее приближены к размерам готовой детали. При использовании резцов со сменными пластинками сократилось вспомогательное время.

Деталь «шестерня» - относится к типу тел вращения.
Основным назначением данного типа деталей является передача крутящего момента от источника к приемнику.
Материал детали – сталь 20Х2Н4А ГОСТ 4543-71 применяется для деталей, работающих при скручивающих повторно-переменных нагрузках и испытывающих динамических нагрузках.
Общая шероховатость поверхности детали «шестерня» Ra 12,5.

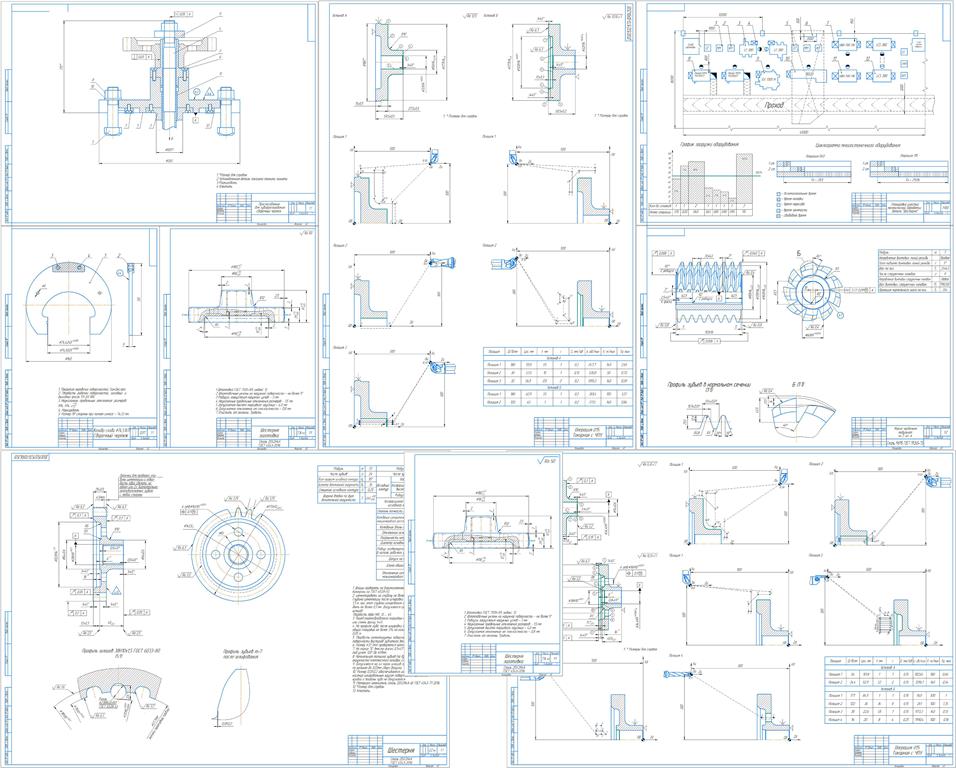

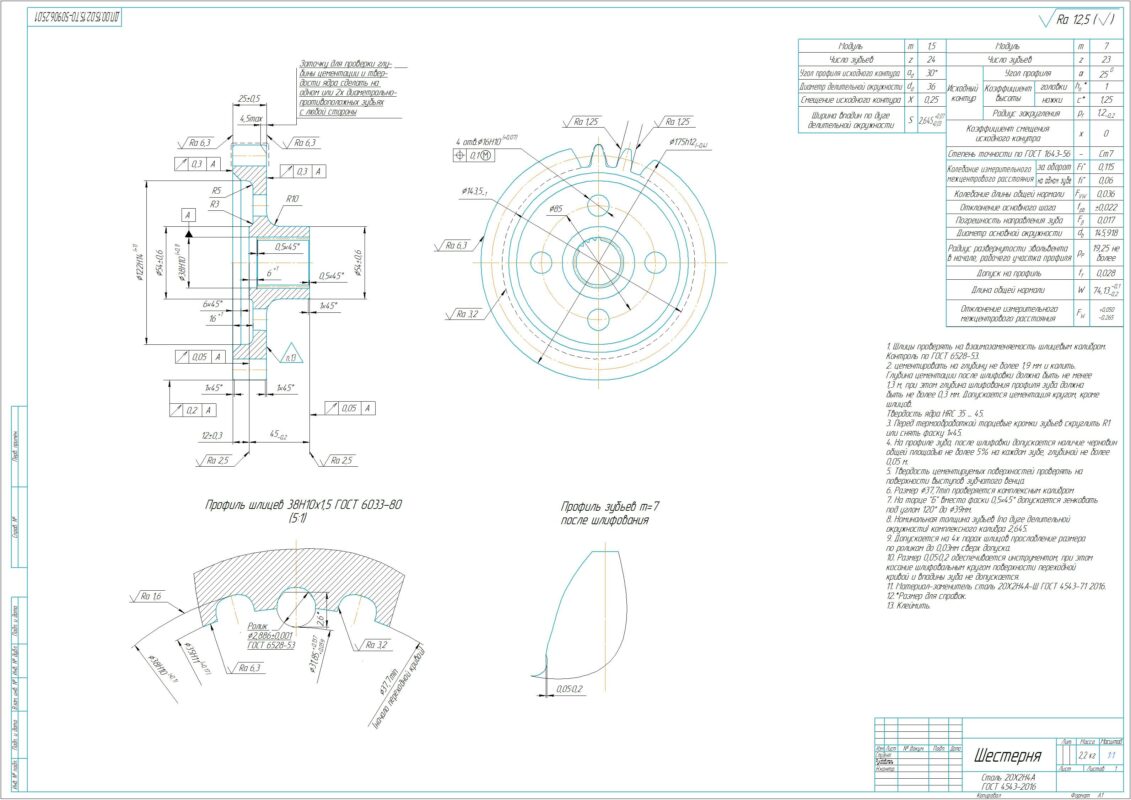

Конструктивные особенности детали «шестерня».
