Конструкторско-технологическое обеспечение производства деталей типа тел вращения

Министерство высшего образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего образования

«Курганский государственный университет» (КГУ)

Кафедра «Машиностроение»

Дипломная работа по дисциплине: "Технология машиностроения"

на тему: "Конструкторско-технологическое обеспечение производства детали "Шпиндель""

Москва, 2020

В данной дипломной работе проведена работа по изучению технологии производства детали типа тела вращения. В качестве детали-представителя была выбрана деталь "Шпиндель", а в качестве субъекта исследования - базовый (заводской) технологический процесс её изготовления. Изучение служебного назначения детали и проведение анализа её технологичности позволило в проектном варианте технологического процесса применить метод концентрации операций, с учётом технологических возможностей применяемого современного оборудования. Использование современного и прогрессивного станочного оборудования с ЧПУ позволит сократить количество применяемого оборудования, повысить производительность труда и качество выпускаемой продукции.

СОДЕРЖАНИЕ

АННОТАЦИЯ……………….……………………………………………….4
СОДЕРЖАНИЕ…………………….………………………………………...5
ВВЕДЕНИЕ…………………………………..………………………………6

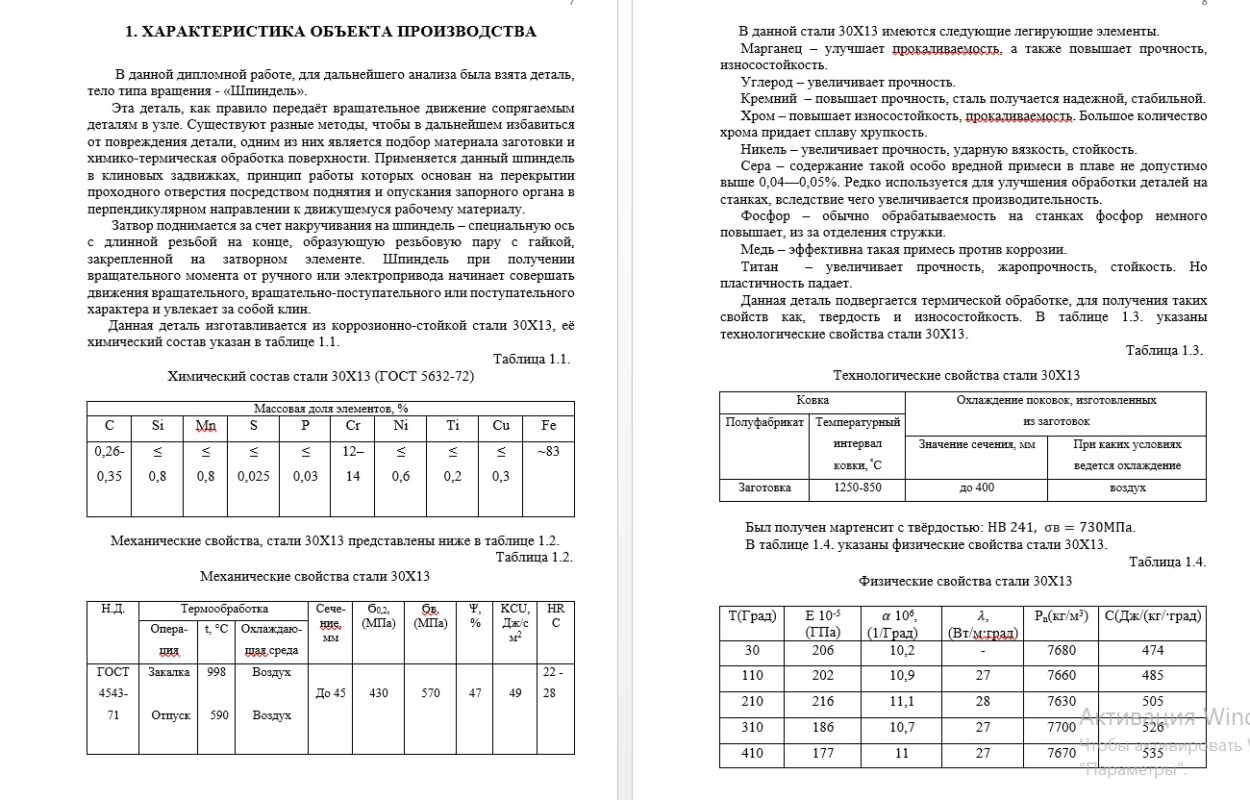

1. ХАРАКТЕРИСТИКА ОБЪЕКТА ПРОИЗВОДСТВА…………………..7
2. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ……………………….……………….10
2.1. Определение типа производства………………………………………10
2.2. Анализ конструкции детали на технологичность……………………13

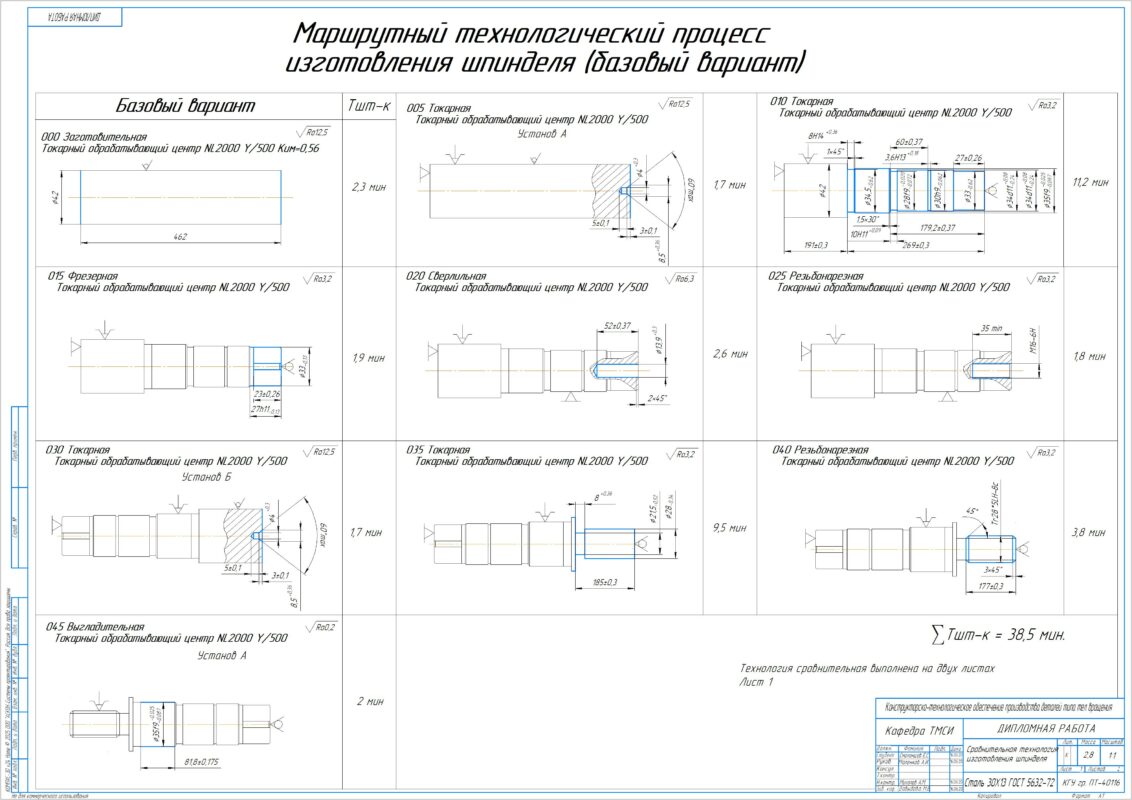

2.3. Анализ базового технологического процесса………………………...14
2.4. Выбор заготовки………………………………………………………..19

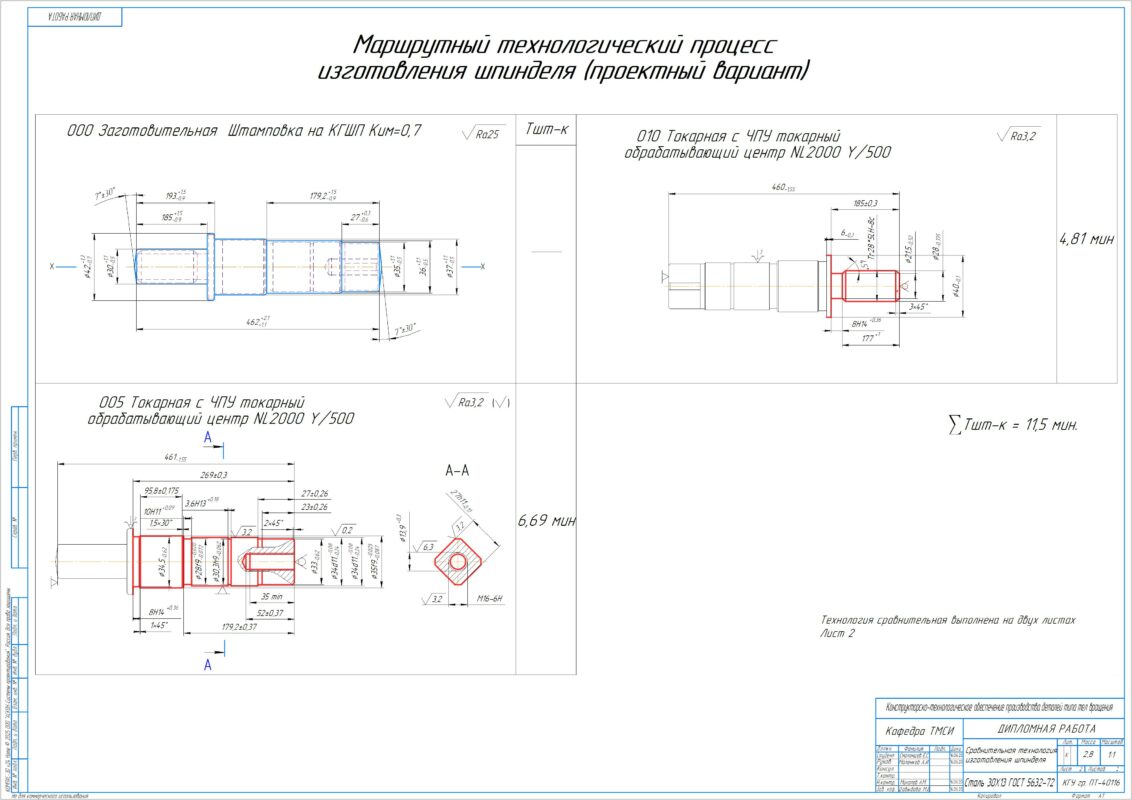

2.5. Разработка маршрутного технологического процесса……………….22
2.6. Выбор технологических баз и последовательности технологических
переходов……………………………………………………...…………….24
2.7. Выбор средств технологического оснащения……………………..…25
2.8. Расчёт операционных размеров и припусков………………………...26
2.9. Расчёт режимов резания………………………………………………..31
2.10. Техническое нормирование операций…………………………….....47

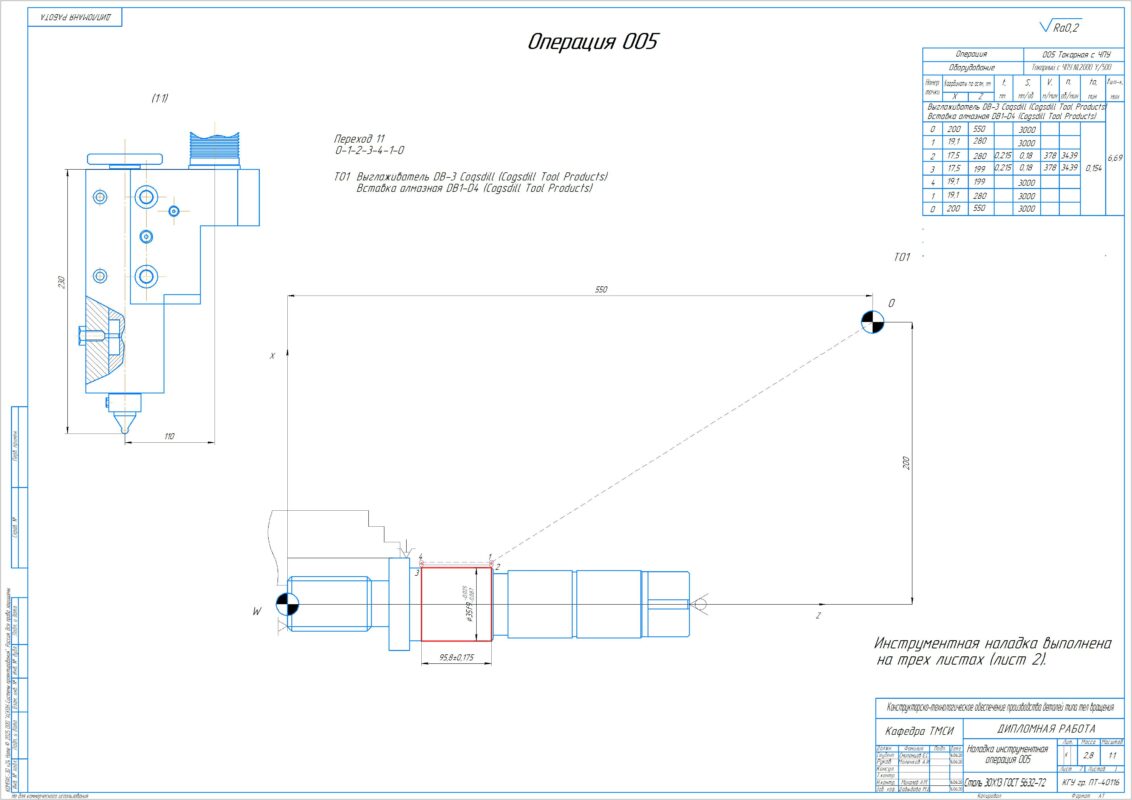

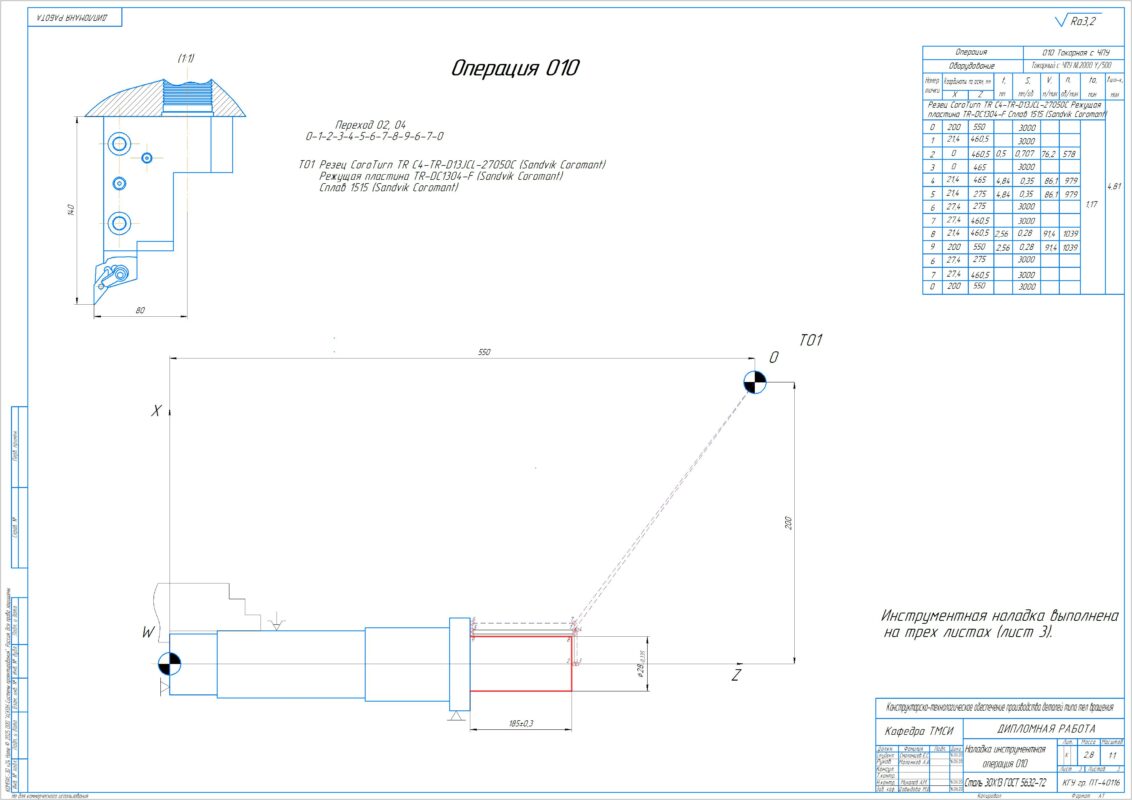

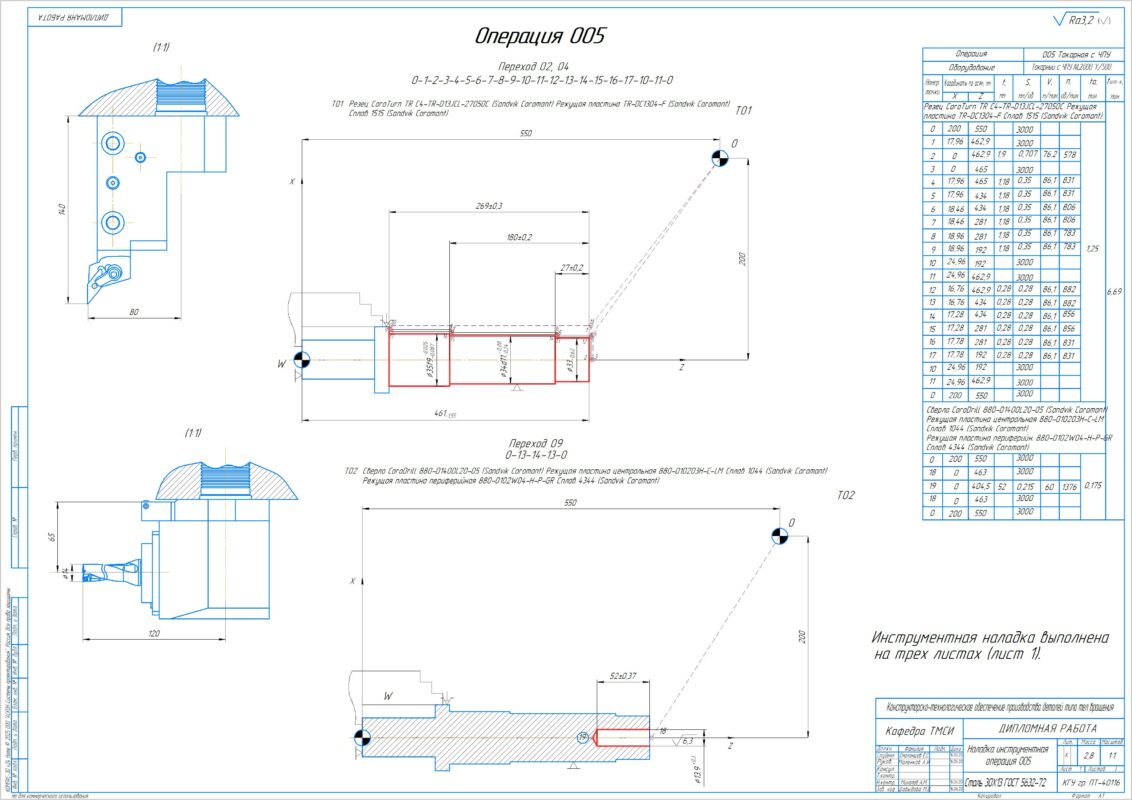

2.11. Описание и расчёт инструментных наладок…..…………………….51
3. КОНСТРУКТОРСКИЙ РАЗДЕЛ..……………………………………….57

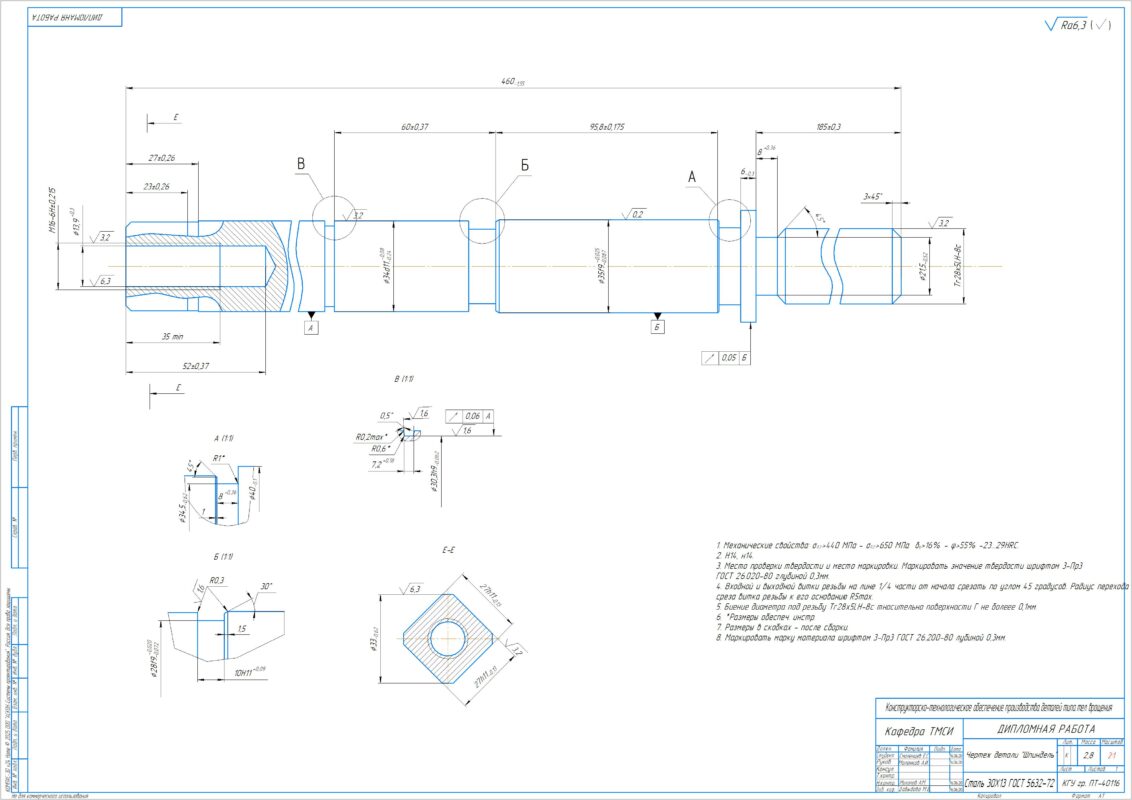

3.1. Разработка рабочего чертежа детали «Шпиндель»…………………..57
3.2. Проектирование заготовки детали «Шпиндель»…….……………….59

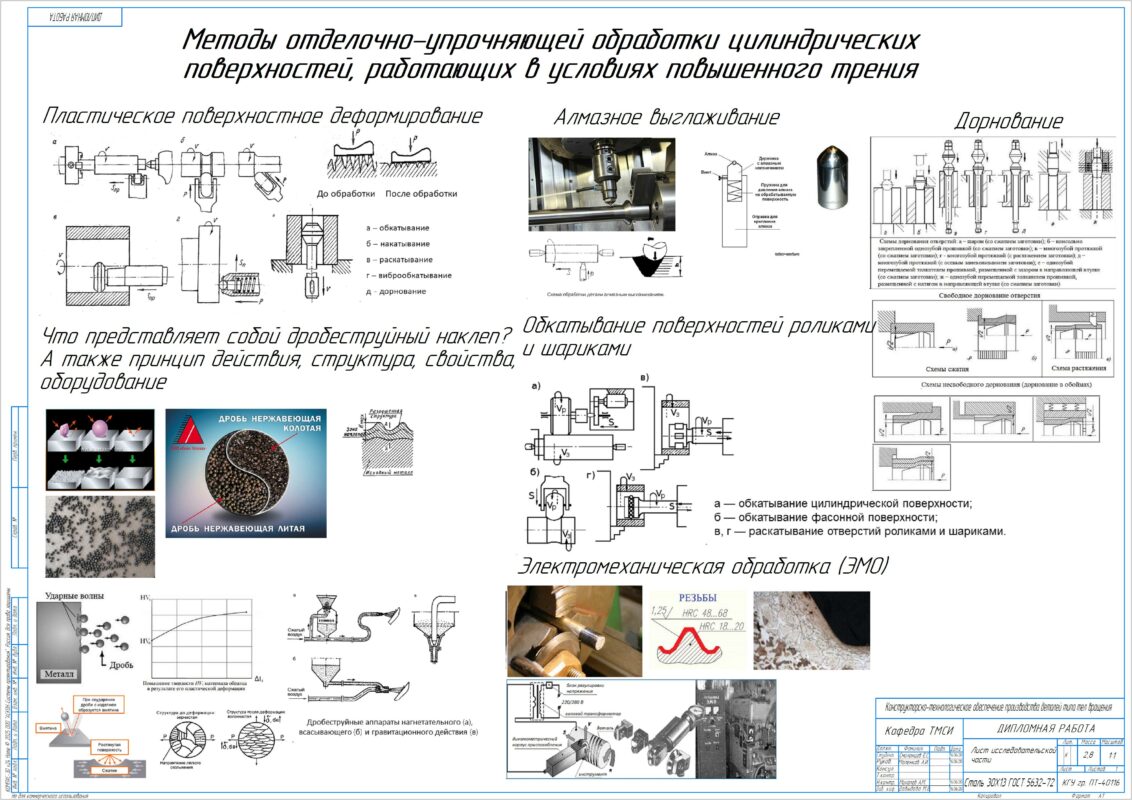

4. ИССЛЕДОВАТЕЛЬСКИЙ РАЗДЕЛ «Методы отделочно-упрочняющей
обработки цилиндрических поверхностей, работающих в условиях
повышенного трения».…………...................................................................61
ЗАКЛЮЧЕНИЕ…….………………………………………………………..67
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ…………...………...….....68
