Конкурс асов 3D-моделирования

контрольное приспособление для проверки валов на биение

Кузбасский технический университет
кафедра автоматизации технологических процессов

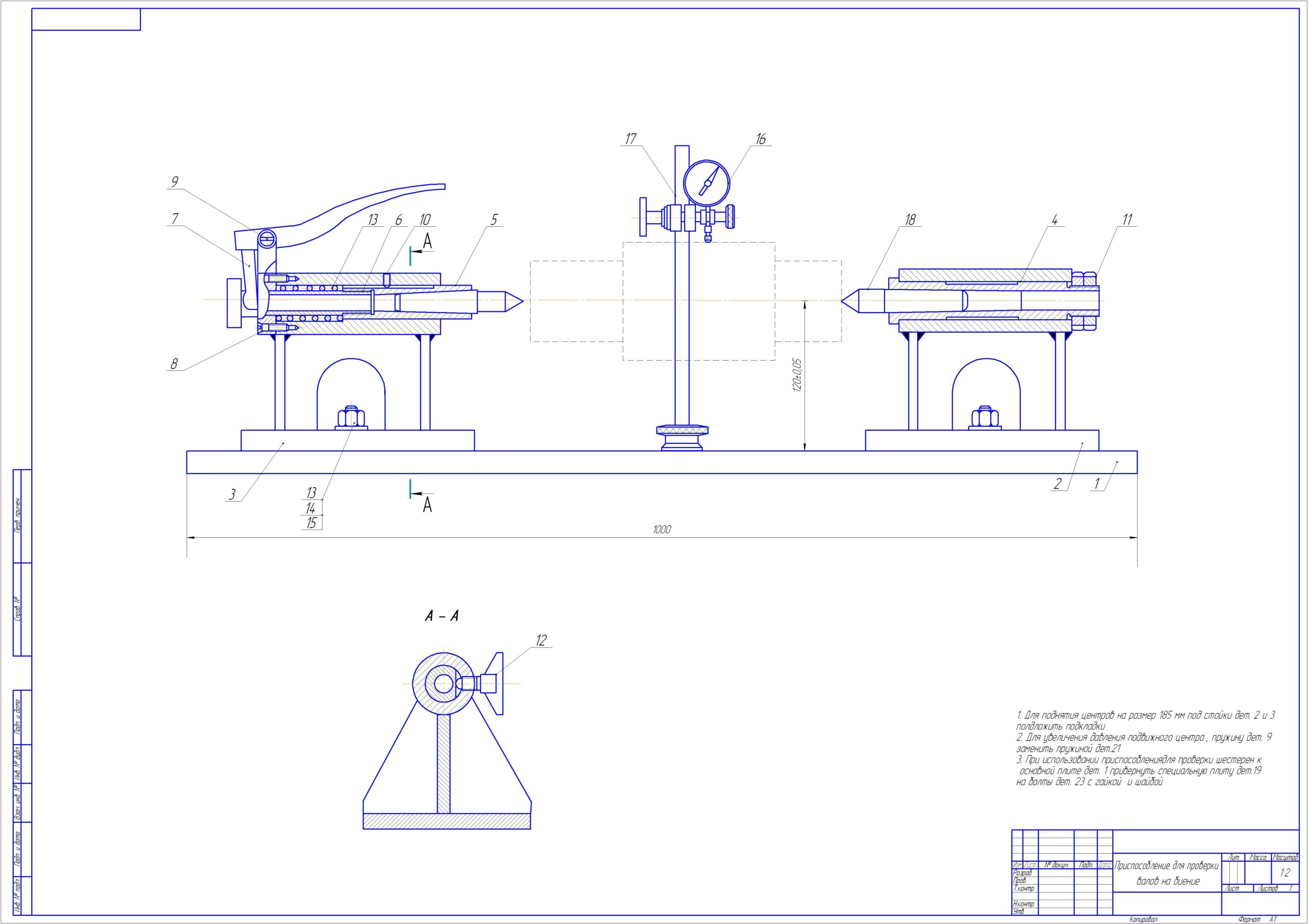

Работа содержит чертеж контрольного приспособления и спецификацию. Вал в приспособлении крепится в центрах двух стоек. радиальное биение контролируют индикатором, закрепленном на штативе

Состав: приспособление контрольное (СБ). спецификация Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / контрольное приспособление для проверки валов на биение

приспособа контрольная.cdw
Спецификация контрольная.docx
