государственное бюджетное профессиональное образовательное учреждение
"Пермский машиностроительный колледж"
Соответствие профессиональному модулю
ПМ.01 Разработка технологических процессов изготовления деталей машин.

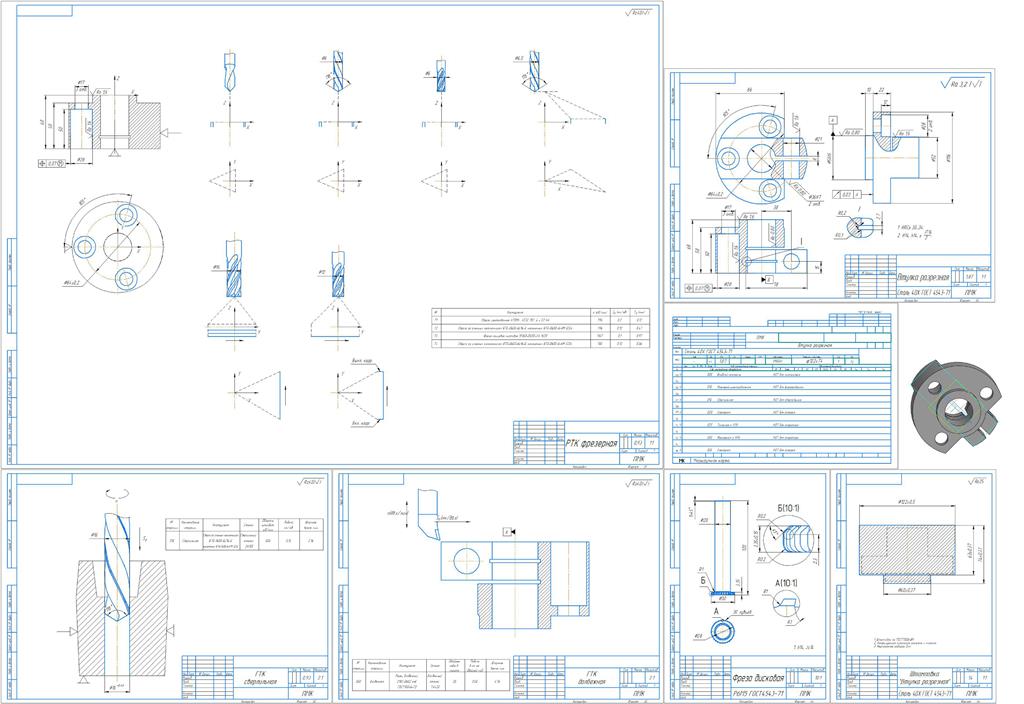

Курсовой проект на тему: изготовления деталей машин ,,Втулка разрезная,,
2020г
Содержание
Введение
1. Общий раздел
1.1 Описание конструкции и служебного назначения детали.
1.2 Технологический контроль чертежа детали и анализ детали на технологичность.
2. Технологический раздел.
2.1 Характеристика заданного типа производства
2.2 Выбор вида и метода получения заготовки; экономическое обоснование выбора заготовки.
2.3 Разработка маршрута механической обработки детали с выбором оборудования и станочных приспособлений. Выбор и обоснование технологических баз.
2.4 Расчет межоперационных размеров на две наиболее точные поверхности аналитическим методом, на остальные табличным.
2.5 Разбивка технологического процесса на составляющие операции.
Выбор режущего, вспомогательного и измерительного инструмента.
2.6 Расчет режимов резания любым известным способом, расчет норм времени.
3. Конструкторский раздел
3.1 Описание и расчет одного специального инструмента.
1. Общий раздел
1.1 Описание конструкции и служебного назначения детали.
В детали присутствует большое множество высокоточных поверхностей с высокими требованиями к шероховатости. Есть одно отверстие перпендикулярное оси на диаметрально поверхности
Марка стали детали Сталь40Х
Использование в промышленности: оси, валы, вал-шестерни, плунжеры,
штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки,
рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые
детали повышенной прочности.
Химический состав в % материала Сталь 40Х
C - до 0,44
Si - до 0,37
Mn - до 8
S - до 0,035
P - до 0,035
Cr 0,80 - 1,1Ni - до 0,3
Cu - до 0,3
N - до 0,008
Тведрость HB350
