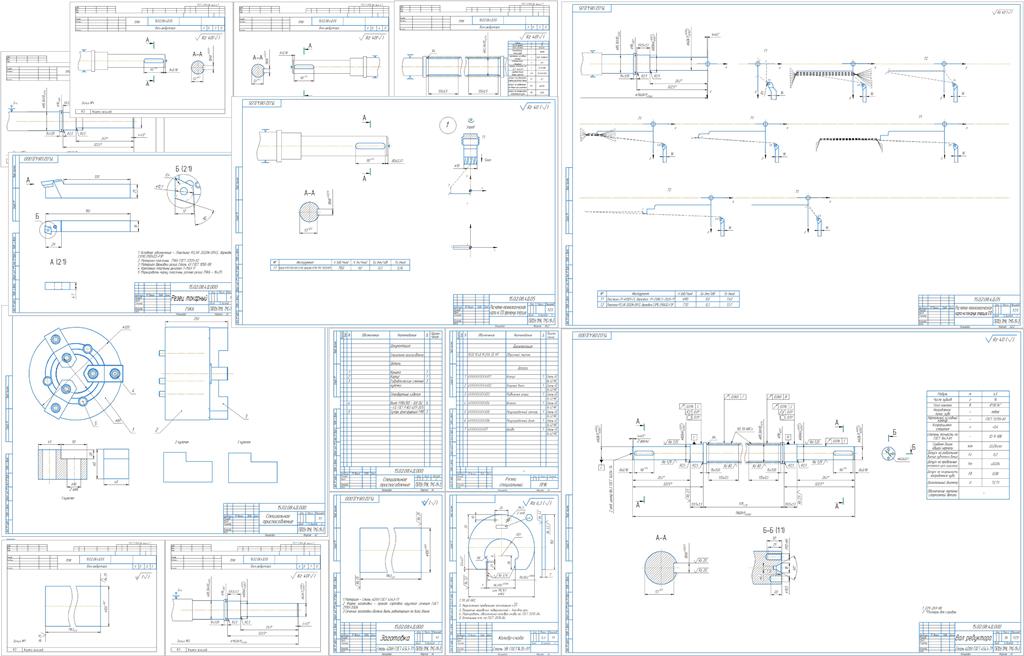

Курсовой проект на тему: Разработка технологических процессов изготовления деталей машин "Вал редуктора"

государственное бюджетное профессиональное образовательное учреждение
"Пермский машиностроительный колледж"
Технология машиностроения
соответствие профессиональному модулю
ПМ.01 Разработка технологических процессов изготовления деталей машин.

Курсовой проект на тему: Разработка технологических процессов изготовления деталей машин
2023г.

Вал редуктора имеет очень простую конструкцию, изготавливается в виде цилиндрической обоймы, внутренний диаметр которой соответствует диаметру валов. Передача крутящего момента обеспечивается штифтами или шпоночной посадкой. Из особенностей конструкции деталь имеет:
- Внешние зубья;
- Отверстия по оси;
- Внешние пазы.
Деталь изготавливается из конструкционной легированной стали 40ХН. Аналоги металла: 45ХН, 50ХН, 38ХГН, 40Х, 35ХГФ, 40ХНР, 40ХНМ, 30ХГВТ. Сталь отличается высокой пластичностью, прочностью и вязкостью.
Деталь изготавливается из конструкционной стали 40ХН. Сталь отличается высокой пластичностью, прочностью и вязкостью.

Содержание
1 ОБЩИЙ РАЗДЕЛ
1.1 Описание конструкции и служебного назначения детали. Анализ конструкции детали на технологичность....................................................................................................................................................................................................................5-6
1.2 Анализ производственной программы и установление типа производства.......................11-12
2 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
2.1 Выбор метода и способа получения заготовки; экономическое обоснование выбора..............................................................................................................................................................................................................................................13-15
2.2 Проектирование маршрута технологического процесса с выбором технологических баз. Выбор оборудования и его краткая характеристика. Выбор станочных приспособлений....................................................................................................................................................................................................................16-19
2.3 Определение операционных припусков, допусков и расчет межоперационных размеров табличным методом......................................................................................................................................................................................................20-21
2.4 Разработка технологических операций по переходам. Выбор режущего и измерительного инструмента........................................................................................................................................................................22-28
2.5 Расчет режимов резания (на 3...4 разнохарактерные операции) уточненным способом, на остальные операции – по таблицам. Расчет основного времени............................................................29-35
2.6 Определение норм времени.............................................................................................................................................................36-44
2.7 Расчет управляющей программы на одну операцию..........................................................................................................45
3 КОНСТРУКТОРСКИЙ РАЗДЕЛ
3.1 Расчет и конструирования станочного приспособления
3.1.1 Разработка технического задания на проектируемое приспособление............................................46
3.1.2 Эскизная проработка конструкции приспособления.................................................................................................47
3.1.3 Проверка условия базирования по шести степеням свободы..............................................................48-49
3.1.4 Расчет ожидаемой точности приспособления..................................................................................................................50
3.1.5 Расчет необходимого усилия закрепления заготовки в приспособлении..............................51-52
3.1.6 Выбор (разработка) конструкции зажимного устройства и расчет его основных параметров.......................................................................................................................................................................................................................53-54
3.1.7 Проверка проектируемого приспособления на безопасность в работе............................................55

3.1.8 Расчет на прочность наиболее нагруженной детали приспособления..............................................56
3.1.9 Устройство, принцип работы и разработка схемы сборки проектируемого приспособления...........................................................................................................................................................................................................57-58
3.2 Конструирование и расчет одного специального режущего инструмента.................................59-60
3.3 Расчет размеров одного измерительного инструмента.......................................................................................61-63
Список литературы
