КОМПАС 3D 18

Курсовой "Проектирование технологического процесса для разработки детали "Полумуфта""

Дзержинский горный техникум
Специальность"Тяжелое машиностроение"
Курсовой""Разработка технологического процесса для проектирования детали "Полумуфта""
2015

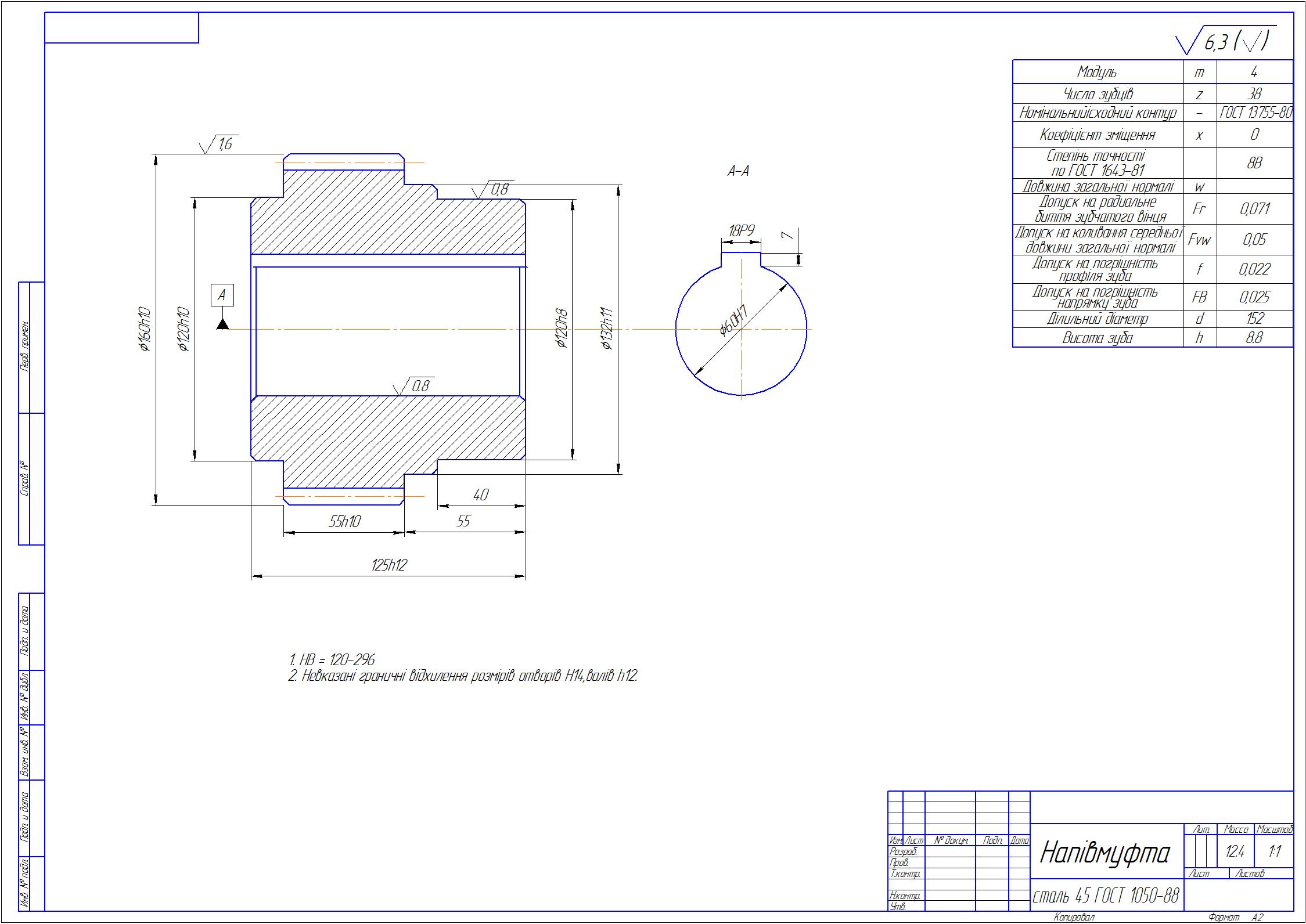

Деталь НМ.13.001. Напівмуфта відноситься до деталей класу “ Втулок ”, з прямолінійною віссю,яка має чотири циліндричні ступені. Внутрішня поверхня 60Н7 є конструкторською базою і визначає стан деталі в збірній одиниці. Зубчаста поверхня Z=38,m=4 мм має зовнішній діаметр 160 h10.
Деталь НМ.13.001. Напівмуфта є деталлю, яка входить в збірну одиницю передатного приводу стрічкового конвеєру і з’єднує вал електродвигуна з ведучим валом редуктора приводу та призначена для передачі вертепного руху від валу двигуна на ведучий вал приводу.

Состав: Полумуфта,пояснительная записка,карта наладки,заготовка Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Каталог / Машиностроение и механика / Технология машиностроения / Курсовой "Проектирование технологического процесса для разработки детали "Полумуфта""
