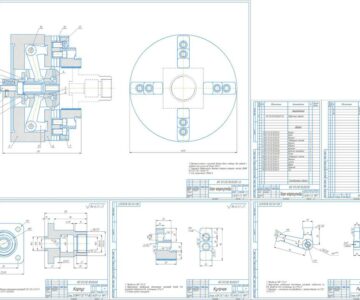

Оправка в патроне с центром
НАУ "Харьковский Авиационный Институт"
кафедра технологии производства АД
ДЗ по дисциплине "Оснастка технологических процессов производства АД"
Определение ожидаемой погрешности обработки
Харьков 2017
Определить ожидаемую погрешность обработки цилиндрической
детали, установленной на оправке, зажатой с помощью камерного 3-х
кулочкогого патрона и центра, и сравнить её с допуском на исходный размер
Дано:
М рез. = 225 Н*м, К=1,98, =0,09 мм.
Введение 3
Задание на выполнение 4
Назначение оправки, конструкция и работа приспособления, выбор материала 5
Расчет на точность 7
Расчет на усилие закрепления 9
Заключение 10
Список использованной литературы 11
Состав: расчет оправки на точность и усилие закрепления
Софт: КОМПАС-3D 2016
