Полуавтомат глубинного плоско-профильного шлифования

КиРС БрГТУ 2015

1.Клас точности ГОСТ 8-82 - В
2.Наибольшие перемещения:
- продольное стола, мм 760
- поперечное супорта, мм 380
- вертикальное шлифовальной головки,мм 400
- вертикальное каретки механизма
непрерывной правки 120
3.Предел частот вращения шпинделя мин 950..2870мин
4.Пределы рабочих подач
шлифовальных головок 1..200 мм/мин
супполта 0,2..100 мм/мин
стола 20..600 мм/мин
каретки механизма непрерывной правки 0,1мкм/об.шл.
круга - 200
5.Скорость быстрых установочных перемещений
Шлифовальной головки 500 мм/мин
Суппорта 600 мм/мин
Стола 6000 мм/мин
6.Мощность привода шлифовального круга 20кВт
7.Сумарная мощность установленных на полуавтомате электродвигателей 68,6 кВт
8.Холодильная установка
обьём бака 2000
хлодопроизводительность ,ккал/час 28000
9.Насос подачи СОЖ в зону резания
- производительность, л/мин 270
- давление, МПа 1,0
10.Предельные размеры устанавливаемой заготовки
-длина, мм 630
-ширина, мм 320
-высота, мм 300
11.Наибольшая масса устанавлмваемой заготовки, кг 250

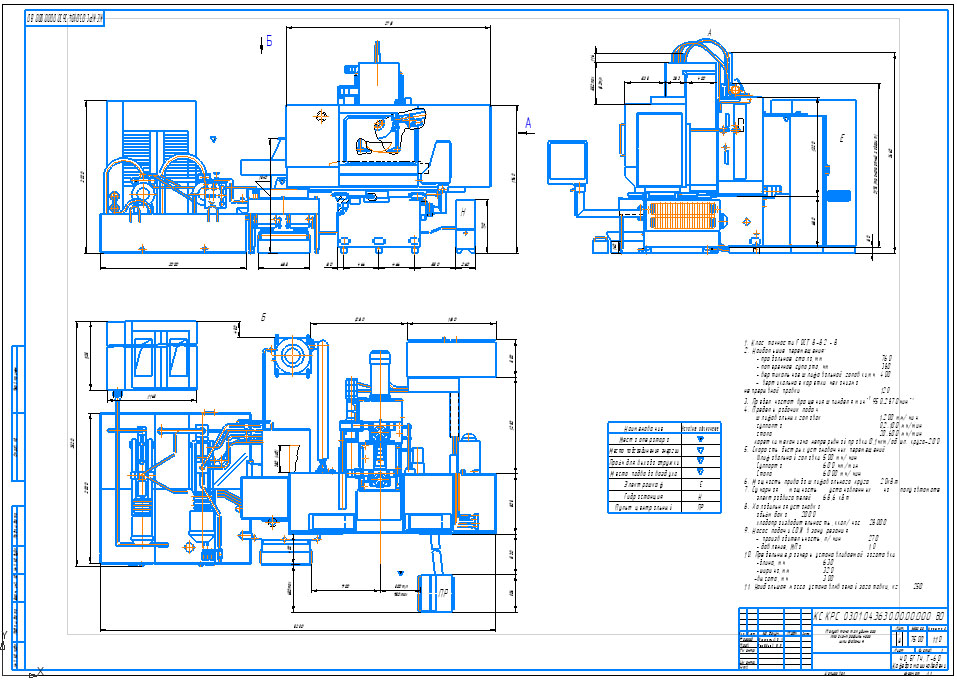

Состав: Вид общий (ВО) Язык документа
