Повышение надежности прокатного стана 2500 горячей прокатки

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра проектирование и эксплуатация металлургических машин
Дипломный проект "Повышение надежности стана 2500 горячей прокатки"
Магнитогорск 2012

Реферат
С точки зрения безотказности оборудования наиболее «слабым» ¬местом является линия привода клети, отказы которой происходят чаще в шарнире универсального шпинделя. В линии привода клети с зубчатым шпинделем надежность гораздо выше. Проведя анализ работы оборудования чистовой группы клетей с учетом его недостатков, для дальнейшего рассмотрения и расчетов выбрана линия привода черновой клети №3 стана 2500¬г/пр.
В специальной части рассматривается повышение надежности линии привода клети №3, а точнее, шарнира универсального шпинделя.
При расчетах универсальных шпиндельных соединений в основном выполняются прочностные расчеты вилки и лопасти шарнира шпинделя для обеспечения длительного срока их службы. Однако в процессе эксплуатации отказы в шарнире шпинделя наиболее часто связаны с износом вкладышей. Поэтому затраты в процессе эксплуатации на замену вкладышей могут превышать стоимость шпинделя. Следовательно, важно установить условия, обеспечивающие повышение срока службы вкладышей.
В данном дипломном проекте проведены все необходимые прочностные расчеты шарнира универсального шпинделя. Представлен подробный анализ известнейших конструкций вкладышей универсальных шпинделей и предложена собственная конструкция шарнира универсального шпинделя, позволяющая повысить срок службы вкладышей в несколько раз.

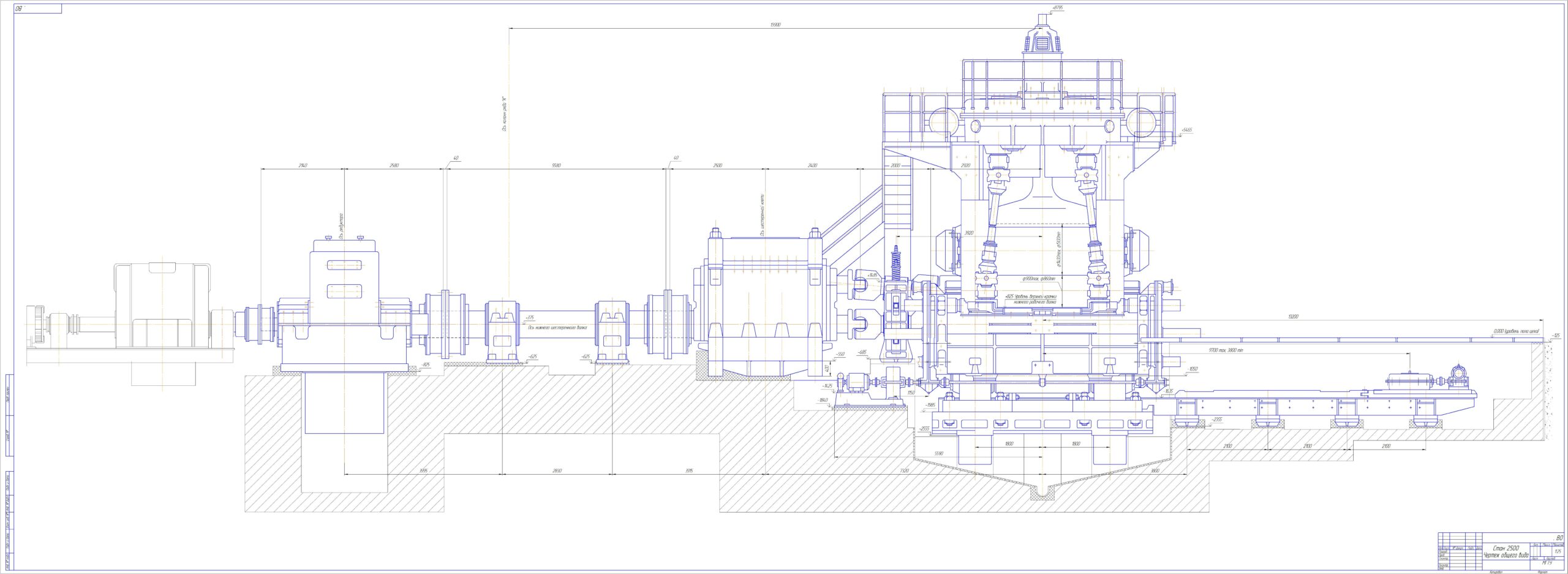

Состав: Лист №7 Стан 2500 Монтажный чертеж, ЛИСТ №7 Шпиндельное устройство черновых клетей (ВО),ЛИСТ№1 Муфта НКМЗ с уклоном (СБ), ЛИСТ№2 Муфта 284761а c уклоном (СБ), ЛИСТ№3 Вкладыш Л4-2120 Деталировка, ЛИСТ№4 Вкладыш Л4-2110 Деталировка,ЛИСТ№5 Шпиндель СБ 2 вариант с Заглушкой, ЛИСТ№6 Шпиндельный стулс подушками 0-15829 (СБ), ЛИСТ№8 Заглушка (СБ), ЛИСТ№8 Спецификация Заглушка. Диплом ПЗ. Язык документа

Софт: КОМПАС-3D 12
