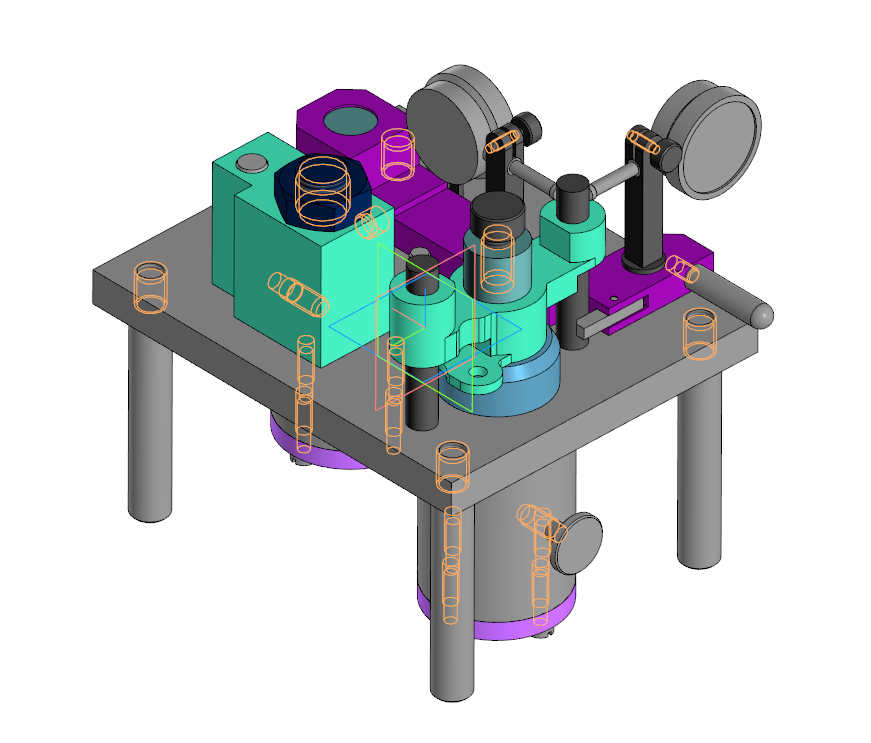

Приспособление предназначено для контроля параллельности осей трех отверстий детали. Деталь-образец устанавливается на валик 016. Затем в отверстие д12 устанавливается палец 008 до упора.
непосредственно контроль происходит следующим образом: к пальцу 008 подводится рычаг 005 таким образом, чтобы он прижимался рычагом 006 к стенке рычага 005. Далее происходит настройка двух индикаторов на ноль, после чего деталь-образец заменяется на контролируемую деталь
