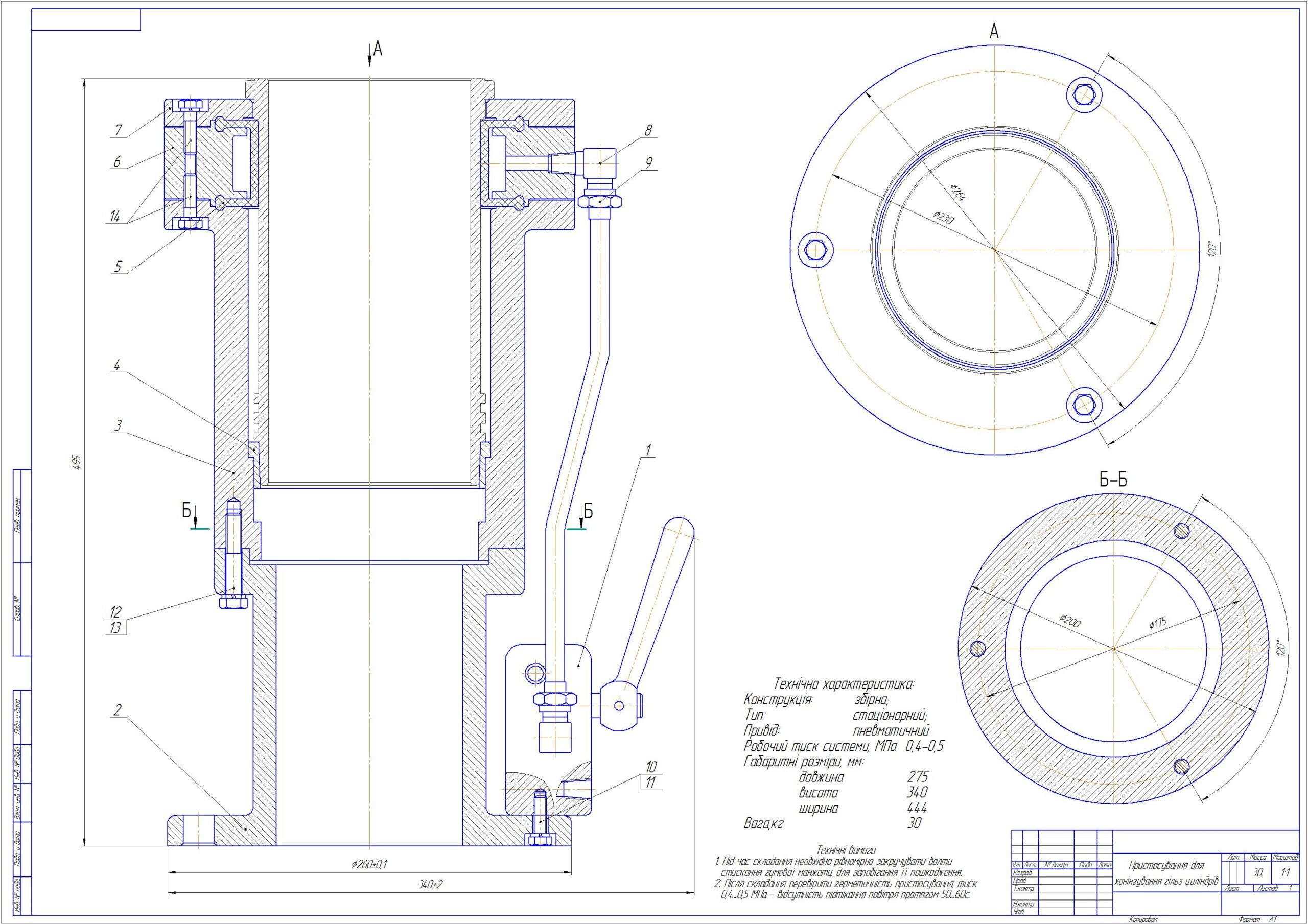

Приспособление для зажима гильзы при хонинговании

Днепропетровский государственный университет.
Каф. Надежность и ремонт машин.
Конструкторская часть дипломного проекта.

Конструкторская часть состоит:
1. Обзор существующих конструкций.
2. Устройство и принцип действия стенда.
3. Расчеты подтверждающие работоспособность стенда.
4. Уровень нормализации и унификации стенда.
5. Техническая характеристика.

Технічна характеристика:
Конструкція: збірна;
Тип: стаціонарний;
Привід: пневматичний
Робочий тиск системи, МПа 0,4-0,5
Габаритні розміри, мм:
довжина 275
висота 340
ширина 444
Вага,кг 30

Состав: Приспособление (ВО), деталировка, спецификация, ПЗ. Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Технология машиностроения / Приспособление для зажима гильзы при хонинговании

Просмотр файлов
Хонингование\3 розділ.DOC
Хонингование\4. СК.cdw
Хонингование\Деталировка\Кільце.cdw
Хонингование\Деталировка\корпус.cdw
Хонингование\Деталировка\Кришка.cdw
Хонингование\Деталировка\Манжета.cdw
Хонингование\Деталировка\Основа.cdw
Хонингование\Деталировка\проставка.cdw
Хонингование\Деталировка
Хонингование\Спец СК.cdw
Хонингование
