Приспособление с пневмоприводом для точения поверхности D=28e8. Деталь Втулка КТМ 2.05

Белорусский национальный технический университет
Кафедра "Технология машиностроения"
Курсовой проект по дисциплине "Технологическая оснастка"
На тему: "Приспособление с пневмоприводом для точения поверхности D=28e8"
Минск 2021

Исходные данные к проекту:
Объем выпуска деталей в год: 13000 штук
Режим работы двусменный при 40-часовой рабочей неделе.

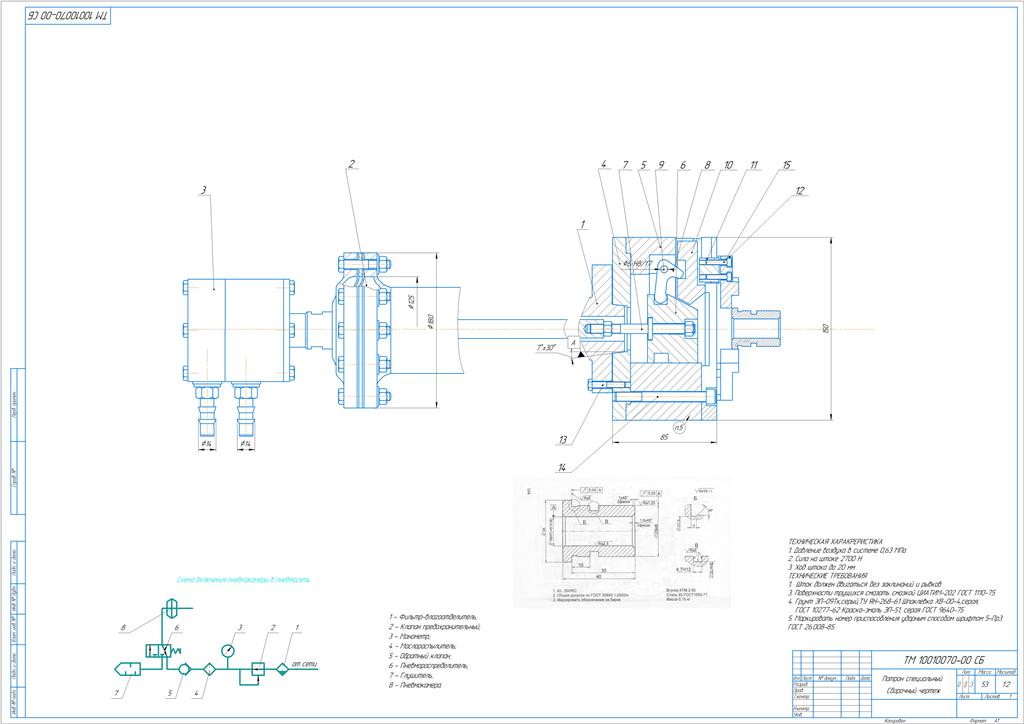

В данном проекте приведена разработка и проектирование приспособление с пневмоприводом для точения поверхности D=28e8. Пояснительная записка составляет 16 страниц, которые включают в себя описание принципа работы приспособления, расчет режимов резания и нормирование технологической операции, силовой расчет приспособления, точностной расчет приспособления, расчет технологической себестоимости обработки в приспособлении. Так же проект включает в себя чертеж приспособления формата А1, спецификацию к чертежу и операционную карту с эскизом.

Содержание

Введение 2
1. Описание принципа работы приспособления 3
2. Расчет режимов резания и нормирование технологической операции 4
3. Силовой расчет приспособления 11
4. Точностной расчет приспособления 13
5. Расчет технологической себестоимости обработки в приспособлении 14
6. Заключение 15
7. Литература 16
Приложение А. Спецификация
Приложение Б. Комплект технологической документации
