Конкурс асов 3D-моделирования

Приспособления для контроля соосности в мембранным патроном.

Усть-Катавский индустриально технологический техникум
Работа по дисциплине "Реализация технологических процессов изготовления деталей"
Усть-Катав 2015

Описание работы и расчет погрешности измерения приспособления на 2 стр.

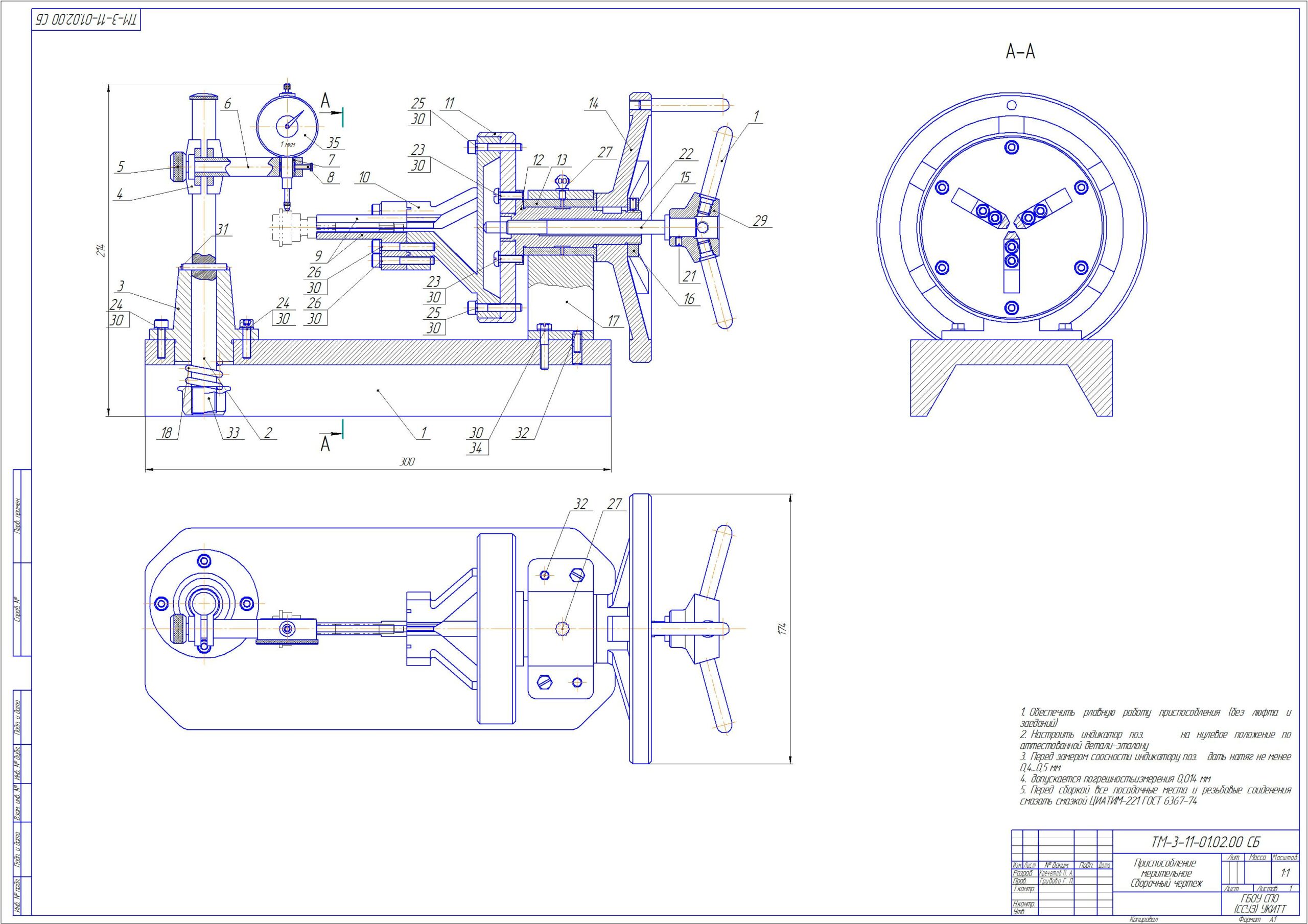

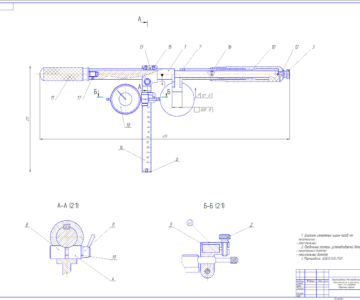

Сборочный чертёж формата А1.

Состав: Чертёж, Спецификация, Несколько деталей 3Д Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Приспособления для контроля соосности в мембранным патроном.

Текстовый.kdw
Толкатель.m3d
Держатель.m3d
Колесо.m3d
Кулачок.m3d
Мембрана 2.m3d
Мерилка V5.cdw
Мерилка почти.cdw
Мерилка Спец.spw
