Саратовский государственный технический университет им. Гагарина Ю.А.
Кафедра технология машиностроения

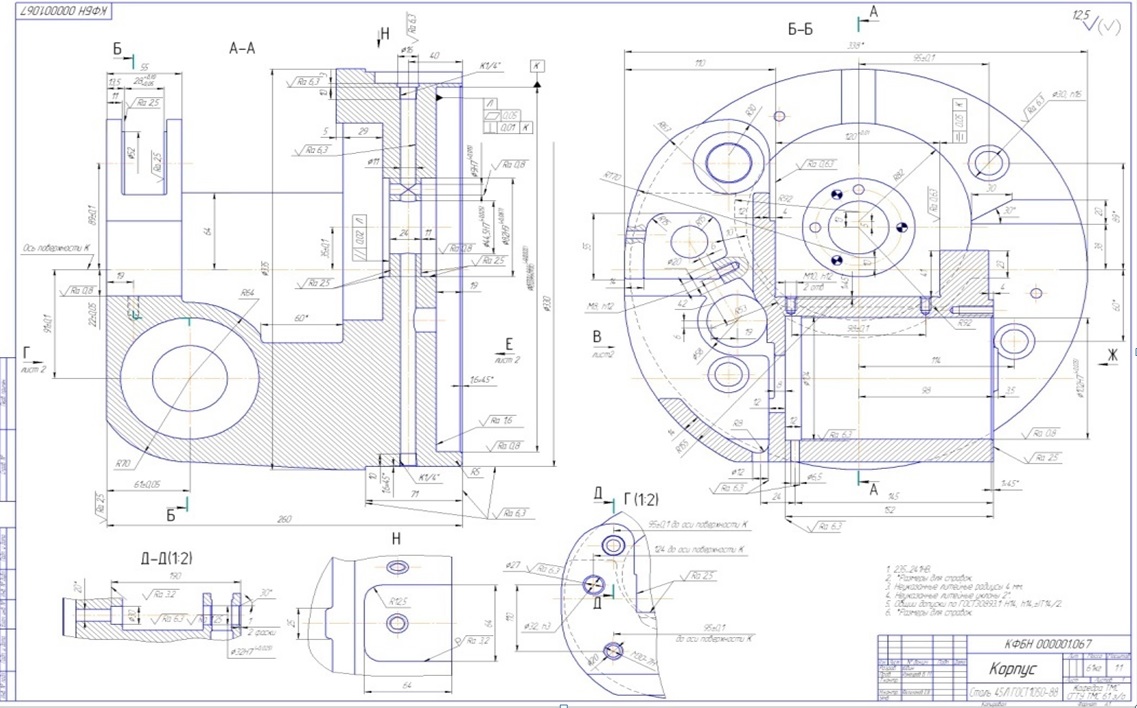

Дипломный проект на тему "Проект автоматизированного участка механической обработки средних и крупных корпусных деталей с подробной разработкой перспективного технологического процесса механической обработки детали «Корпус» № 02.7190.5370.01"
Саратов 2015
Дипломный проект посвящён разработке участка механической обра-ботки средних и крупных корпусных деталей. Подробно разработан технологически процесс механической обработки детали «Корпус».
Для реализации производственной программы в объёме 300 штук разработан перспективный технологический процесс, позволяющий снизить трудоёмкость на 10,7%.
В процессе разработки технологического процесса были рассчитаны
технико-экономические показатели проектируемого участка, проработаны вопросы экологи и безопасности проведения работ на участке.
Для реализации технологического процесса был спроектирован и разработан установочно-зажимное приспособление для сверлильно – фрезерно- – расточной операции.
Дипломный проект содержит 174 страниц основного текста, в том числе 32 таблицы и 42 рисунка, 37 страниц приложений. Графическая часть содержит 8 листов формата А1, 3 листа формата А3 .
joymag
Andrew Starling
Владимир

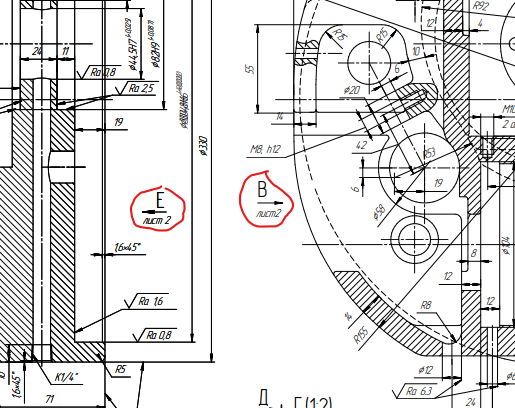

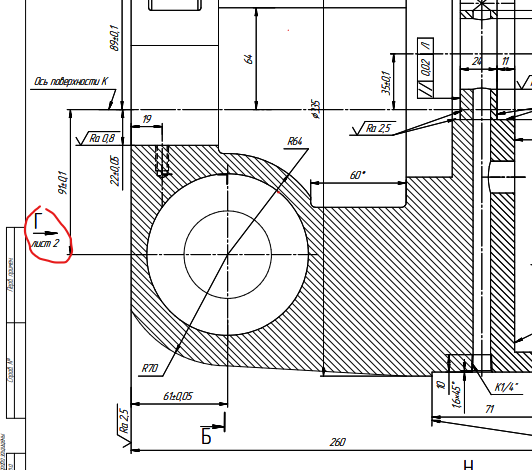

Здравствуйте! На основном листе чертежа детали «Корпус» (формат А1) указаны виды Г, Е и В, которые, согласно обозначениям, должны быть размещены на втором листе. Однако второго листа нет в загруженных материалах. Подскажите, пожалуйста, где можно найти второй лист чертежа?
