«Проект участка механического цеха по изготовлению ступицы КМД 08.604А в условиях ТОВ «Херсонский машиностроительный завод»

Херсонский национальный технический университет
Кафедра технологии машиностроения
Дипломная работа специалиста по дисциплине: "Технология машиностроения"
На тему: "Проект участка механического цеха по изготовлению ступицы КМД 08.604А в условиях ТОВ «Херсонский машиностроительный завод"
Херсон 2010

Исходные данные: Программа выпуска изделий N=1500 шт, заводской технологический маршрут обработки,Чертеж Ступицы КМД 08.604А.
Дипломный проект специалиста, тема: «Проект участка механического цеха по изготовлению ступицы КМД 08.604А в условиях ТОВ «Херсонский машиностроительный завод»», Херсон 2009 – с. 112, табл. 25, рис. 12, библ. 21, чертежей формата А1 – 9, А2 – 6.
В проекте был предложен более совершенный способ получения заготовки, что позволяет, повысить коэффициент использования метала. Ряд операций исполняется на более продуктивном оборудовании по сравнению с базовым технологическим процессом. Разработано станочное приспособление с пневматическим приводом. Спроектирован проходной резец с механическим креплением пластин.
Предложенные в проекте технологические, конструкторские и организационные решения позволили сократить затраты на получение детали.
Спроектирован участок механической обработки для данной детали.

Содержание
Введение 8
1. Технологическая часть 10
1.1 Назначение детали и основные технологические задачи, решаемые при изготовлении 10
1.2 Определение типа производства 12
1.3 Анализ технологичности конструкции детали 15
1.4 Технико-экономическое обоснование способа получения заготовки 16
1.5 Проектирование технологического процесса механической обработки детали 19
1.5.1 Проектирование маршрутного технологического процесса 19
1.5.2 Обоснование последовательности операций технологического процесса 22
1.5.3 Обоснование выбора технологических баз 23
1.5.4 Обоснование метода обработки и оборудования 23
1.6 Расчет припусков на механическую обработку 24
1.7 Расчет режимов резания 27
1.8 Техническое нормирование 34
1.9 Определение количества оборудования 37
1.9.1 Расчет трудоёмкости изготовления заданной программы деталей по операциям технологического процесса 37
1.9.2 Расчет трудоёмкости годового объёма работ на участке 37
1.9.3 Расчёт потребного количества технологического оборудования и коэффициентов его загрузки 39
1.9.4 Расчёт потребности во вспомогательном оборудовании 42
1.9.5 Выбор потребного количества транспортных средств 43
1.9.6 Спецификация оборудования 43
1.10 Расчет производственных площадей и их стоимости 45
1.11 Расчет численности производственного персонала участка 48
1.11.1 Расчет численности основных производственных рабочих 48
1.11.2 Расчёт численности вспомогательных рабочих 50
1.11.3 Расчёт численности руководителей и специалистов 54
2. Конструкторская часть 56
2.1 Описание конструкции приспособления 56
2.2 Расчет приспособления на точность обработки 56
2.3 Расчет межремонтного периода 58
2.4 Расчет исходного усилия закрепления 59
2.5 Выбор привода и его основных параметров 61
3. Режущий инструмент 62
3.1. Резец проходной 62
4. Контрольное приспособление 65
4.1. Назначение приспособления 65
5. Теория автоматического управления 67
5.1 Моделирование процесса резания 67
6. Размерный анализ 75
6.1. Размерное моделирование технологического процесса 76
7. Основные положения по организации рабочего места 81
8. Экономика производства 83
8.1 Расчет фонда оплаты труда работающих на участке 83
8.1.1 Расчёт годового фонда оплаты труда основных производственных рабочих 83
8.1.2 Расчёт фонда оплаты труда вспомогательных рабочих 86
8.1.3 Расчёт фонда оплаты труда руководителей и специалистов 88
8.2 Разработка плана по себестоимости 90
8.2.1 Расчёт стоимости основных материалов 90
8.2.2 Расчет себестоимости продукции участка 92
8.2.3 Расчет условной цены детали и объема товарной продукции 94
8.3 Расчет технико-экономических показателей работы участка механического цеха 96
9. Охрана труда 98
9.1. Анализ условий труда 98
9.2. Электробезопасность 99
9.3. Защита от статического электричества 101
9.4. Инструктивные указания по безопасной эксплуатации 101
9.5. Производственная санитария и гигиена работы 102
9.6. Освещение производственных помещений 103
9.7 Естественное освещение 103
9.8 Искусственное освещение 106
9.9. Оздоровление воздушной среды 106
9.10. Защита от шума и вибрации 107
9.11. Органы управления и цветное крашение оборудования 108
9.12. Пожарная безопасность 109
Список использованной литературы 111
Приложения

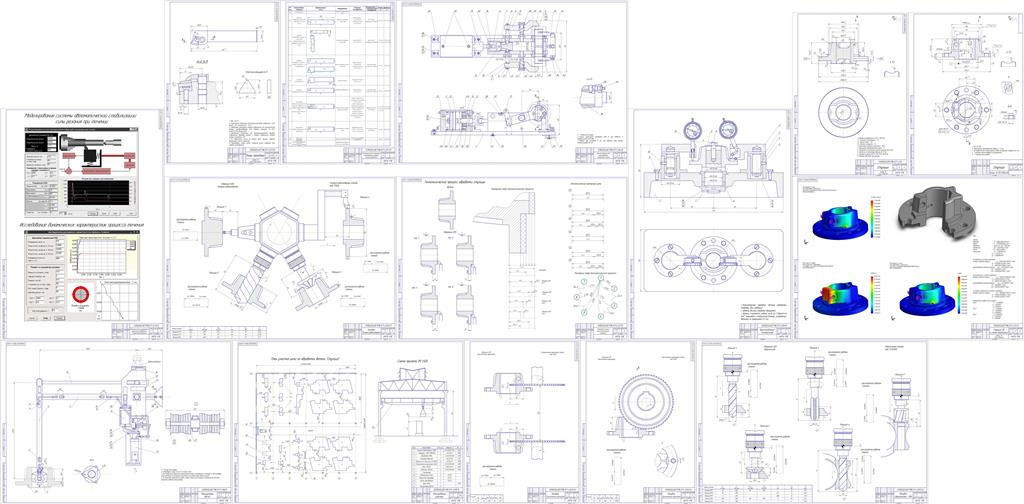

Состав: Деталировка (Ступица,заготовка,корпус резца),Лист расчета нагрузок (ТС), Чертежи наладок ( Сверлильная с ЧПУ,Токарно-револьверная,горизонтально-фрезерная), Приспособление для фрезерования пазов (СБ) и спецификация,Контрольное приспособление для контроля биения(СБ) и спецификация,Планировка участка (ТС) и спецификация,Манипулятор КШ-63(ТС),Лист размерного анализа,ПЗ Язык документа

Софт: КОМПАС-3D 16
