Проектирование литой заготовки для детали «Втулка»

Южно-Уральский государственный университет
Кафедра «Техника, технологии и строительство»
Курсовой проект по дисциплине «Технологические процессы в машиностроении»
На тему: Проектирование литой заготовки для детали «Втулка»
Челябинск 2020

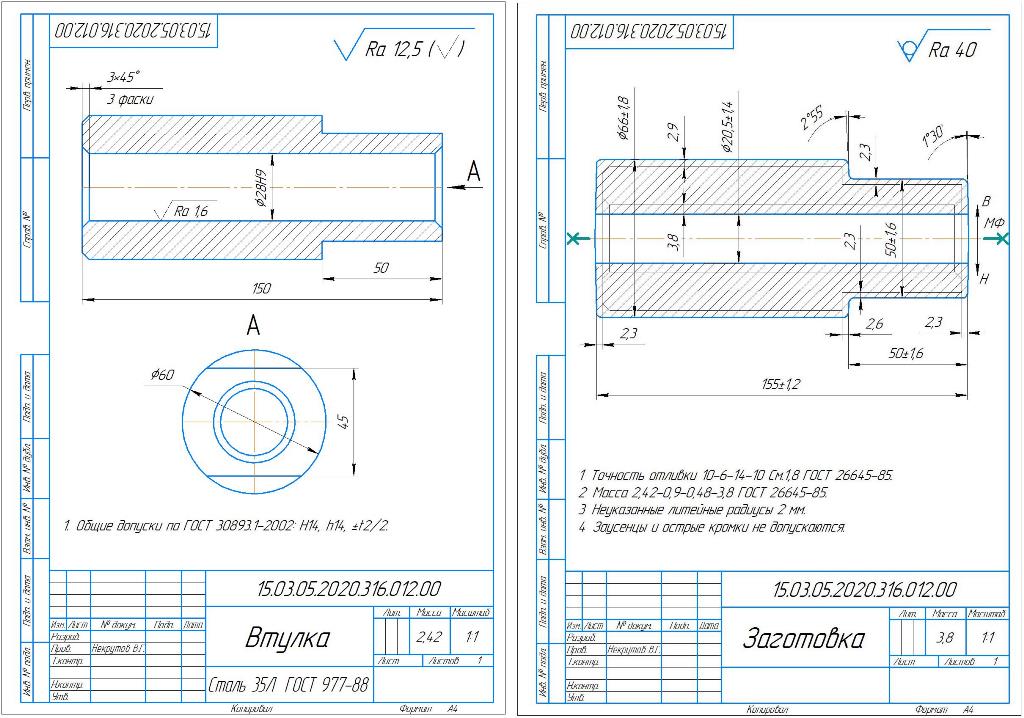

Чертеж детали "Втулка". Материал детали – Сталь 35Л ГОСТ 977-88, масса детали – 2,42 кг, годовая программа выпуска 2000 шт., тип производства, соответствующий данной программе выпуска - среднесерийный.
Целью курсовой работы является проектирование литой заготовки для детали «Втулка». Произведены анализ основных способов и оборудования для получения отливок и обоснование выбора способа литья.
Проектирование выполнено для литья в песчано-глинистые формы. Произведен расчет размеров литой заготовки. Проектирование литой заготовки выполнено по ГОСТ 26645–85 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку». Выполнены чертежи детали и заготовки формата А4.
СОДЕРЖАНИЕ
1 Задание (Чертеж детали «Втулка» формата А4). Исходные данные
2 Свойства материала. Расшифровка марки
3 Анализ основных способов и оборудования для получения отливок
4 Обоснование выбора способа литья
5 Расчет размеров отливки
6 Эскиз отливки
ЗАКЛЮЧЕНИЕ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ПРИЛОЖЕНИЯ
ПРИЛОЖЕНИЕ А Чертеж детали
ПРИЛОЖЕНИЕ Б Чертеж заготовки
