Проектирование механосборочных участков и цехов

Витебский государственный технологический университет
Кафедра Технология и оборудование машиностроительного производства
Курсовая работа по дисциплине: ''Проектирование механосборочных участков и цехов"
На тему: ''Проектирование цеха изготовления деталей''
Витебск 2016

Исходные данные: Количество деталей в год указанно в первой строке в скобке, ниже – масса детали в кг. В строках указаны виды станков на операциях (в скобках) и штучное время операции (мин.)
Модели станков выбрать самостоятельно, однако не должно быть более двух одинако-вых моделей. Детали – средних габаритных размеров.
Число станков механического цеха в 7 раз больше чем на участке. Номенклатура - та же. Количество станков заготовительного отделения – 5. Число смен - 3
В данной работе рассматривается принцип проектирования участков для изготовления различных деталей.

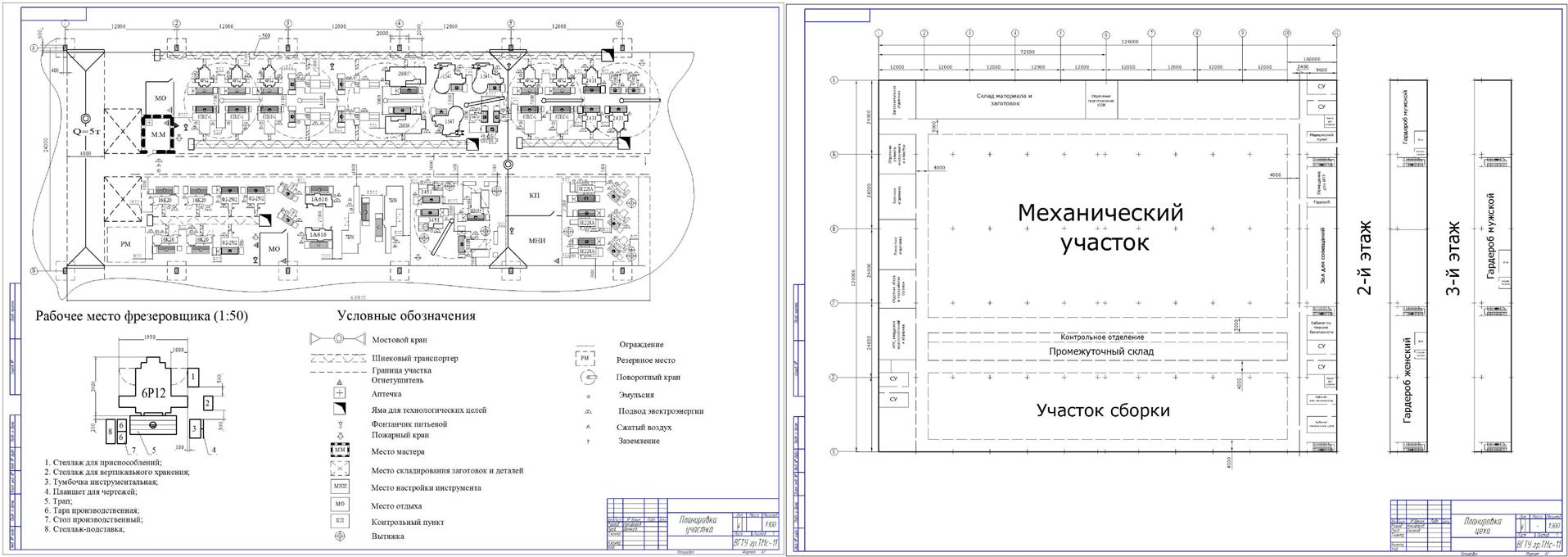

Графическая часть содержит планировку участка и планировку цеха

Содержание
1.Определение принципа формирования производственных подразделений
2. Расчет потребного количества оборудования
3. Проектирование вспомогательных подразделений цеха
3.1. Площади цехов
3.2. Проектирование заготовительного отделения
3.3. Проектирование инструментальной службы цеха

3.4.1. Проектирование заточного отделения
3.4.2. Проектирование отделения ремонта инструмента и оснастки
3.4.3. Проектирование инструментально-раздаточной кладовой, кладовых приспособле-ний и абразивов
3.5. Проектирование контрольных отделений
3.6. Проектирование ремонтных баз производственных цехов

3.7. Проектирование участков для приготовления и раздачи СОЖ, хранения
масел и других целей
3.8. Проектирование отделения и устройств для сбора и переработки струж-
ки
3.9. Проектирование цеховых складов
3.9.1. Проектирование цехового склада материалов и заготовок
3.9.2. Проектирование склада готовых деталей и промежуточного склада деталей.
4. Выбор видов цехового транспорта и грузоподъемных устройств,
расчет их численности
5. Проектирование строительной подосновы
5.1. Одноэтажные здания
5.1.1. Определение габаритной схемы
5.1.2. Определение основных конструктивных элементов зданий
5.1.3. Обоснование расположения колонн и стен. Оформление деформаци-
онных швов
5.2 Многоэтажные здания
5.3 Отопление, вентиляция и кондиционирование воздуха. Освещение

6. Определение рабочего состава цеха и расчет его численности
7. Проектирование обслуживающих помещений цехов
7.1. Определение состава обслуживающих помещений
7.2. Обоснование размещения обслуживающих помещений
7.3. Расчет площади обслуживающих помещений
8. Разработка компоновки
9. Планировка участков и рабочих мест
9.1. Планировка участков
9.2. Организация и планировка рабочих мест
9.3. Примеры планировок
10. Расчет данных для проектирования энергетической части

Состав: Планировка участка, планировка цеха, ПЗ Язык документа

Софт: КОМПАС-3D V15

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Проектирование механосборочных участков и цехов

Никифоров.docx
Планировка
Планировка цеха.cdw
