Проектирование штампованной заготовки для детали "Шестерня"

Южно-Уральский государственный университет
Кафедра «Техника, технологии и строительство»
Курсовой проект по дисциплине «Технологические процессы в машиностроении»
На тему: Проектирование штампованной заготовки для детали «Шестерня»
Челябинск 2021

Исходные данные - Чертеж детали "Шестерня". Материал детали – Сталь 45 ГОСТ 1050-2013, масса детали – 1,56 кг, σ_в=600 МПа, партия 150 шт. Оборудование – протяжной станок модели 7А510. Приспособление – патрон. Охлаждение – эмульсия.
Целью курсовой работы является проектирование штампованной поковки для детали «Шестерня». Проектирование выполнено для штамповки на кривошипном горячештамповочном прессе (КГШП) в открытом штампе. Назначены припуски для механической обработки поверхностей и припуски, учитывающие отклонения формы и положения поверхностей поковки. Проектирование заготовки в виде поковки выполнено по ГОСТ 7505–89 «Поковки стальные штампованные. Допуски, припуски и кузнечные напуски».
Произведен анализ основных способов и оборудования для получения поковок, приведено обоснование выбора вида штампа и применяемого оборудования.

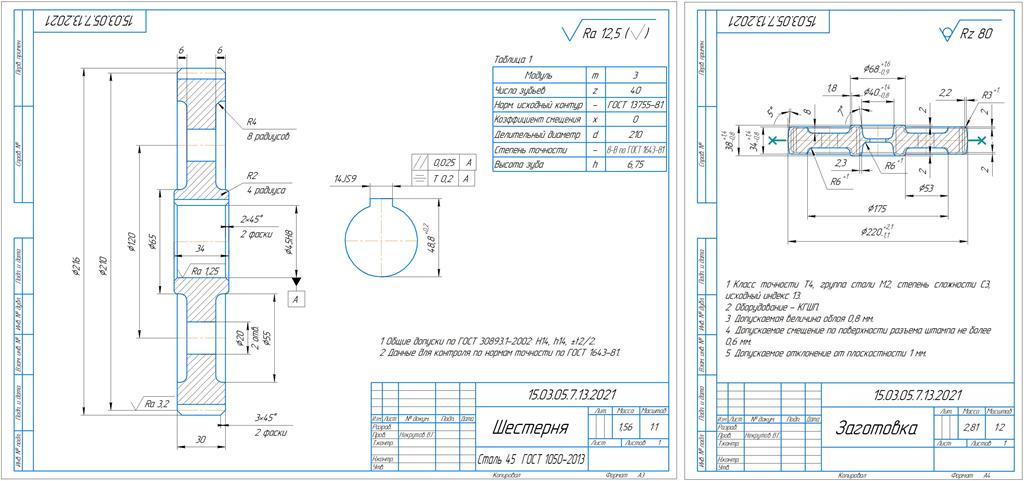

Выполнены чертежи детали формата А3 и заготовки формата А4.
СОДЕРЖАНИЕ
1 Задание (Чертеж детали «Шестерня» формата А3). Исходные данные
2 Свойства материала. Расшифровка марки
3 Анализ основных способов и оборудования для получения поковок
4 Обоснование выбора вида штампа и оборудования
5 Расчет размеров поковки
6 Эскиз поковки
ЗАКЛЮЧЕНИЕ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ПРИЛОЖЕНИЯ
ПРИЛОЖЕНИЕ А Чертеж детали
ПРИЛОЖЕНИЕ Б Чертеж заготовки
