Инженерная практика

Проектирование специального механизированного приспособления

Донецкий Национальный Технический Университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Технологическая оснастка"
На тему: "Проектирование специального механизированного приспособления"
Донецк 2016

Курсовой проект: стр.25,табл, 1 рис., 6 , источников 7, приложений 5 .
Цель работы: спроектировать специальное зажимное приспособление для обработки заготовки на вертикально-фрезерной операции с ЧПУ.

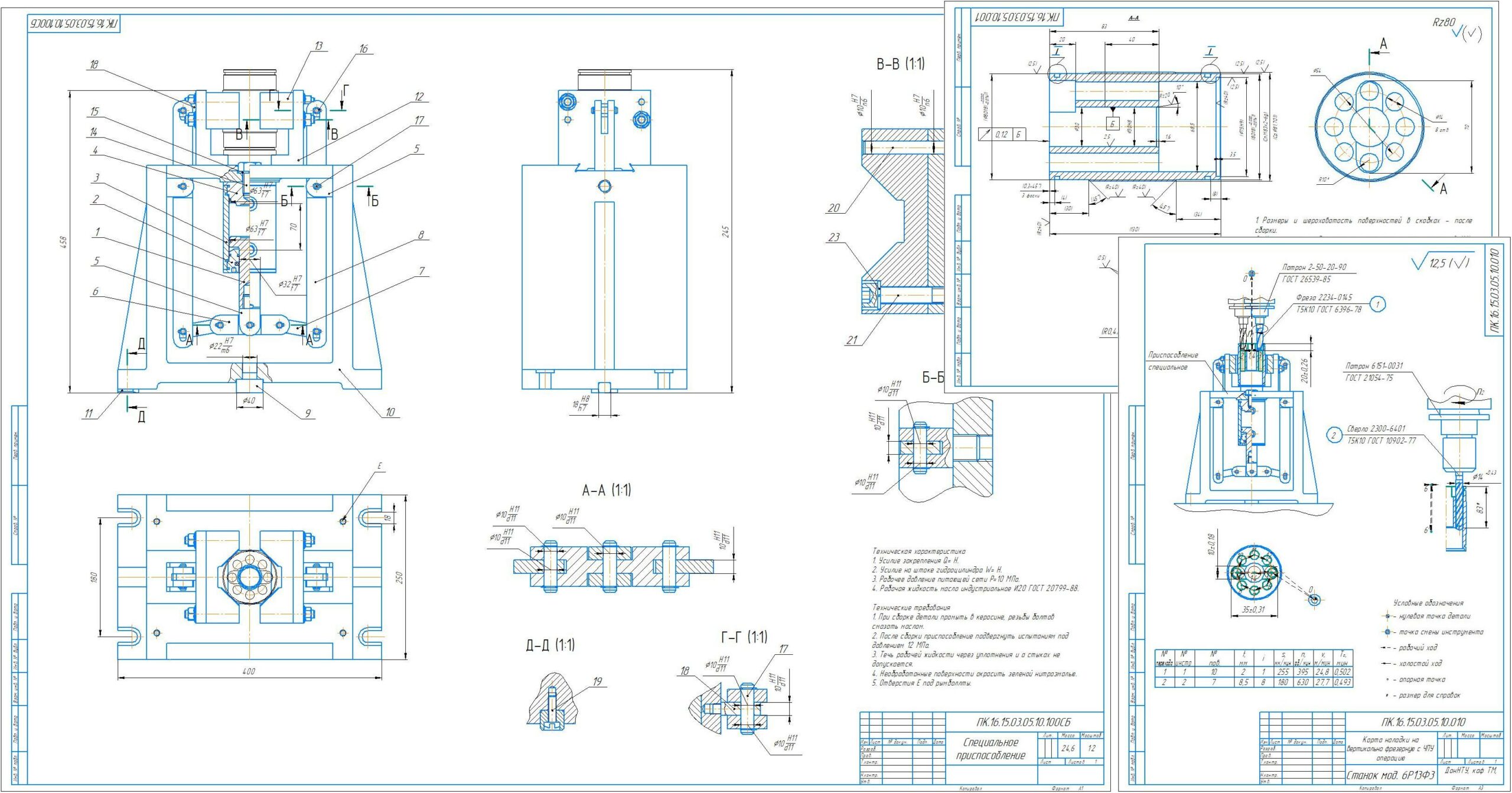

Разработано: сборочный чертеж приспособления, карта наладки на вертикально-фрезерную операцию с ЧПУ, маршрутный и операционный технологические процессы.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 Технологическая часть
1.1 Анализ технологичности
1.2 Выбор метода получения заготовки
1.3. Проектирование маршрутного технологического процесса механической обработки
1.4 Проектирование операционного технологического процесса обработки детали
2. КОНСТРУКТОРСКАЯ ЧАСТЬ
2.1 Формулирование служебного назначения станочного приспособления, разработка его принципиальной схемы.
2.2 Расчет усилия закрепления
2.3 Расчет параметров силового привода
2.4 Описание конструкции и принципа работы приспособления
2.5 Прочностные расчеты деталей приспособления
2.6 Погрешность установки заготовки в приспособлении
ВЫВОДЫ
ПЕРЕЧЕНЬ ССЫЛОК
ПРИЛОЖЕНИЕ А – ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
ПРИЛОЖЕНИЕ Б – СПЕЦИФИКАЦИЯ

Состав: Станочное приспособление (СБ), Чертеж детали, КЭ, КН, МК, ОКР, Спецификация, ПЗ, Прочностные расчеты. Язык документа

Софт: КОМПАС-3D 16
