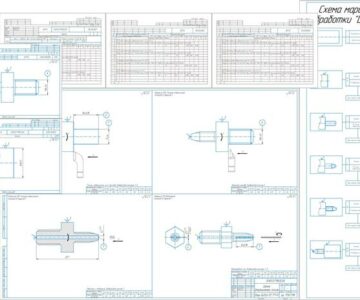

Проектирование технологического процесса изготовления детали – фланца и станочного приспособления

Белорусский государственный аграрный технический университет
Кафедра технологии металлов
Курсовой проект по дисциплине "Ремонт с/х машин и оборудования"
На тему: "Проектирование технологического процесса изготовления детали – фланца и станочного приспособления"
Минск 2014

Заданная деталь относится к группе втулок. Основная задача фланца– компенсация осевой и радиальной нагрузки, а также защита подшипника от загрязнений и ударов.

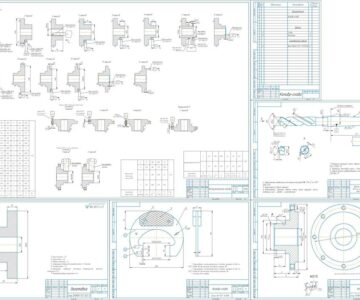

Анализ чертежа (рисунок 1) показывает, что наиболее высокие требова-ния по точности и качеству поверхности предъявляются к наружной цилин-дрической поверхности Ø60h8 и внутренней цилиндрической поверхности Ø40H9, к которым предъявляются повышенные требования при работе дета-ли, и соответственно данные поверхности обрабатываются до шероховато-сти Ra2,5мкм, радиальное биение относительно базы должно составлять 0,015. На торцевой поверхности Ø 94 мм расположены 6 отверстий Ø8 мм, для крепления фланца.
Характеристика материала детали
Материал детали - Сталь 45 ГОСТ 1050-88 (таблица 1,2). Данный мате-риал характеризуется хорошей обрабатываемостью резанием и хорошими пластически¬ми свойствами. Обычно применяется для средненагруженных деталей, работаю¬щих при средних скоростях и средних удельных давлени-ях.

Состав: Фланец 57.26.02.01.031 Язык документа
