КОМПАС 3D 18

Проектирование технологического процесса изготовления детали “Шестерня”

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра: «технологии металлов»
курсовой проект по технологии производства и ремонта сельскохозяйственной техники
на тему: «Проектирование технологического процесса изготовления детали “Шестерня” »
Минск 2015

Исходные данные Шестерня(чертеж)
В данном курсовом проекте рассмотрены назначение и конструкция детали, определены тип производства, выбрана заготовка и спроектированы технологический процесс обработки и станочное приспособление.
Содержание
Реферат
1 Введение
2 Назначение и особенности конструкции детали
3 Анализ технологичности конструкции детали
3.1 Качественная оценка технологичности
3.2 Количественная оценка технологичности
4 Выбор типа и организационной формы производства
5 Анализ базового технологического процесса
6 Выбор заготовки
7 Выбор технологических баз и оценка точности базирования
8 Проектирование технологического процесса
8.1 Разработка и выбор варианта технологического маршрута механической обработки заготовки
8.2 Разработка технологических операций
8.3 Выбор моделей оборудования и средств технологического оснастки
8.4 Расчет припусков на обработку
8.5 Расчет режимов резания
8.6 Расчет технологичкской нормы времени на обработку детали
9 Проектирование станочного приспособления
9.1Выбор типа приспособления
9.2 Описание устройства и работы приспособления
9.3 Расчет силы резания и усилия зажима деталей в приспособлении
9.4 Расчет приспособления на точность
10 Экономическое обоснование принятого варианта технологического процесса
Заключение

Состав: Приспособление для фрезерования зубьев (СБ), Операционные эскизы, Спецификация, Тех процесс, ПЗ Язык документа

Софт: КОМПАС-3D 15

Каталог / Машиностроение и механика / Технология машиностроения / Проектирование технологического процесса изготовления детали “Шестерня”

Просмотр файлов
Иванов\0. Содержание (готов).docx
Иванов\записка1.docx
Иванов\Литература (готов).docx

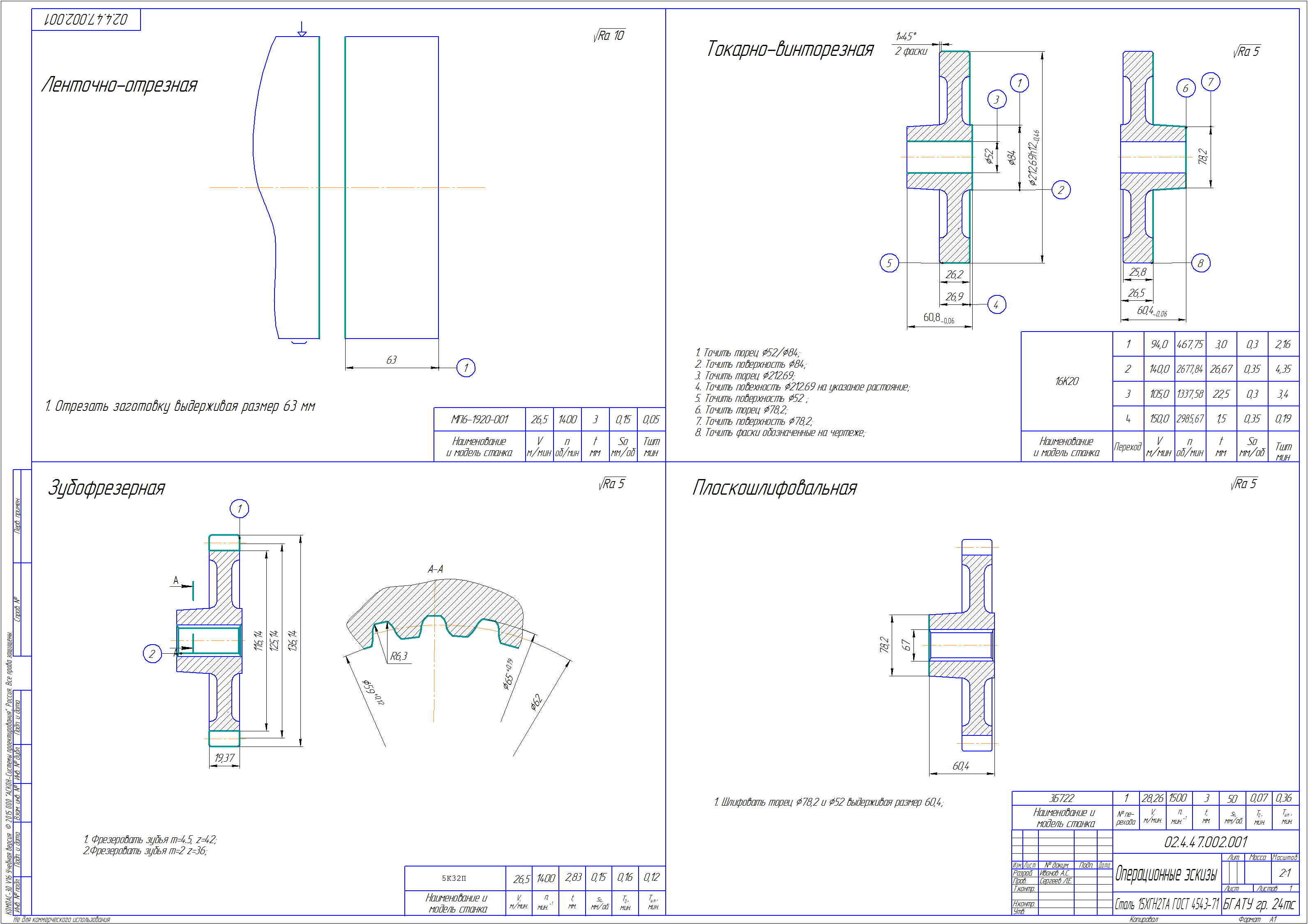

Иванов\операционные эскизы.cdw
