Проектирование технологического процесса изготовления поковки №206

Белгородская государственная сельскохозяйственная академия им. В.Я. Горина
Кафедра технической механики и конструирования машин
Расчетно-графическое задание по дисциплине «Материаловедение и технология конструкционных
материалов»
На тему: «Проектирование технического процесса изготовления поковки»
Майский 2015

В данной работе рассматривается технологический процесс изготовления поковки круглого сечения с буртом

Задание.

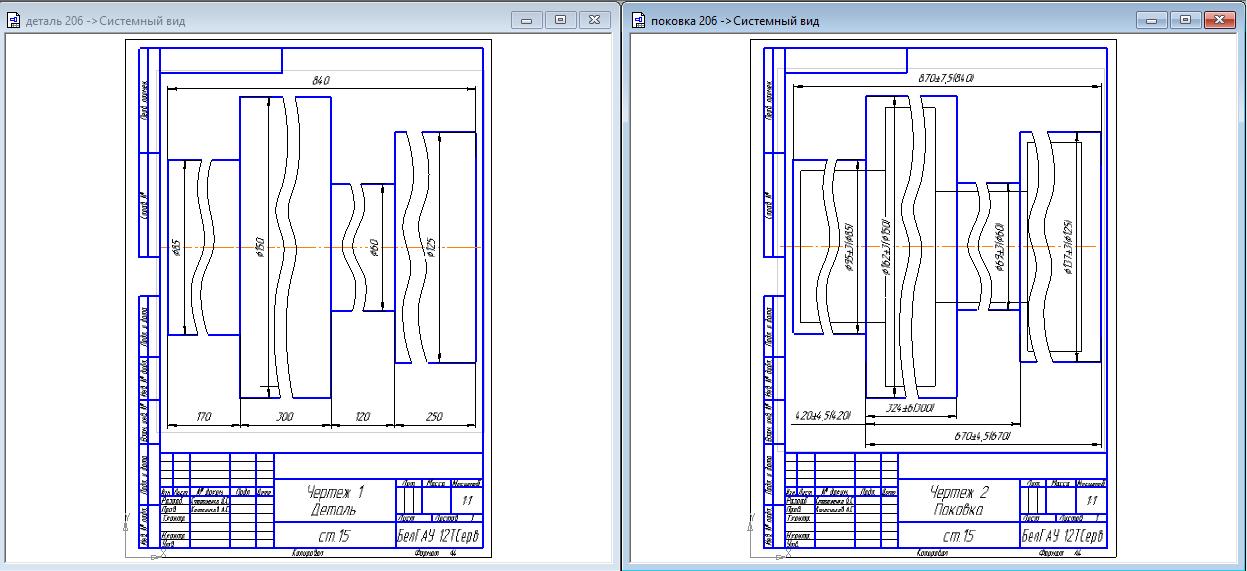

Деталь длинной L состоит из четырех участков соответствующих диаметров D1, D2, D3 и D4; и длины l1, l2, l3 и l4. Последовательность распо-ложения участков, величины их диаметров и марки сталей представлены в таблице 7 методических указаний для выполнения расчетно-графического задания № 2. Диаметр ступени D4 принять равным 2/5 от величины ступе-ни наибольшего диаметра. Длину каждого участка определяют удвоением соответствующего значения диаметра, т.е. li = Di · 2.
Значения исходных данных (шифр 206).
Диаметры участков:D1=85 мм; D2=125 мм; D3=150 мм; D4=150 · 2/5 = 60 мм
