Конкурс асов 3D-моделирования

Проектирования участка обработки группы деталей типа кронешейн

МГТУ им. Н.Э.Баумана
Кафедра "Машиностроительные технологии"
КУрсовой проект по дисцплине "Проектирование технологических комплексов"
На тему: "Проектирования участка обработки группы деталей типа кронштейн"
Москва, 2018г

Аннотация курсового проекта по дисциплине «Проектирование технологических комплексов» студентки группы МТ3-102
Пояснительная записка содержит 49 с., графическая часть 5 листов чертежей формата А1 и 1 лист формата А2.
Выполнен анализ технических требований и разработан технологический процесс группы деталей на основе детали-представителя.
Предложена операционная технология изготовления кронштейна на расточном станке с ЧПУ, вертикально-фрезерном и плоскошлифовальных станках.
Разработана планировки для изготовления предложенной группы деталей.
Разработано приспособление для хранения готовых деталей.

Оглавление
1. Анализ исходных данных для проектирования 6
1.1 Краткое описание выпускаемых деталей и выявление их особенностей. Анализ номенклатуры и обьемов выпуска деталей. Обоснование целесообразности их изготовления на одном участке. Выявление детали-представителя. 6
1.2 Назначение объема вы выпуска деталей (изделий) в соответствии с заданным типом производства 12
1.3 Выбор режима работы цеха и проектируемого участка, определение формы организации участка. 14
2. Разработка проекта участка цеха. 15
2.1 Анализ технических требований детали-представителя с разработкой схем контроля, выявление технологических задач, возникающих при изготовлении детали 15
2.2 Качественный и количественный анализ технологичности конструкции детали. 17
2.3 Выбор метода изготовления заготовки 19
2.4 Разработка маршрутов обработки основных поверхностей детали. 21
2.5 Разработка маршрутного технологического процесса изготовления детали с выбором типа оборудования. 22
2.6 Разработка операционной технологии с выбором моделей оборудования. Укрупненный расчет станкоемкости операций. 26
2.8. Выбор и обоснование типа и основных строительных параметров производственного здания. 34
2.9. Выбор и обоснование способа хранения и транспортировки заготовок, деталей и стружки между рабочими местами в пределах участка. 36
3. Разработка средств технологического оснащения индивидуального изготовления 38
3.1 Обоснование необходимости использования оборудования индивидуального изготовления 38
3.2 Расчет основных конструктивных параметров устройства 38
3.3 Разработка конструктивной схемы оснастки 41
3.4 Подбор стандартных и покупных элементов 41
Список используемой литературы 44

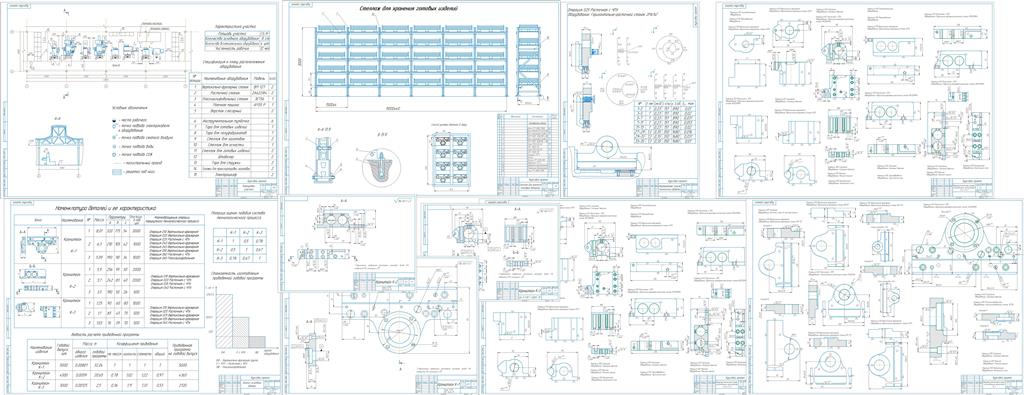

Состав: Анализ исходных данных, Маршрутный техногогический процесс изготовления кронштейна К-1,Маршрутный техногогический процесс изготовления кронштейнов К-2-К-3, Операционное описание, Планировка расположения оборудования, Стеллаж для хранения деталей, РПЗ Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Проектирования участка обработки группы деталей типа кронешейн

Кронштейны курсовой\АНАЛИЗ ИСХОДНЫХ ДАННЫХ.cdw
Кронштейны курсовой\кронштейн1.cdw
Кронштейны курсовой\кронштейн2.cdw
Кронштейны курсовой\кронштейн3.jpg.cdw
Кронштейны курсовой\МАРШРУТ КРОНШТЕЙН 2-3 на печать.cdw
Кронштейны курсовой\МАРШРУТ КРОНШТЕЙН1-2 НА ПЕЧАТЬ.cdw
஭⥩ ᮢ\ 孮᪨ ⮢ ஭⥩ -2 -3 _ ᮢ ஥.cdw
Кронштейны курсовой\ОПЕРАЦИОНКА 0,5 на печать.cdw
Кронштейны курсовой\ПЛАНИРОВКА НА ПЕЧАТЬ V2.0.cdw
Кронштейны курсовой\РПЗ.docx
Кронштейны курсовой\СТЕЛЛАЖ1.cdw
Кронштейны курсовой
