Разработать групповой технологический процесс и технологическую оснастку для изготовления валов редукторов средних размеров

Донецкий национальный технический университет
Кафедра Технологии машиностроения
Дипломный проект: Спроектировать гибкий автоматический участок для изготовления элементов редукторов средних размеров в условиях ОАО "Донецкий завод Гормаш".
Донецк 2005

Чертёж вала-шестерни редуктора Ц2НШ-315.
Маса детали 30 кг, годовая програма Nг=40 000 штук.

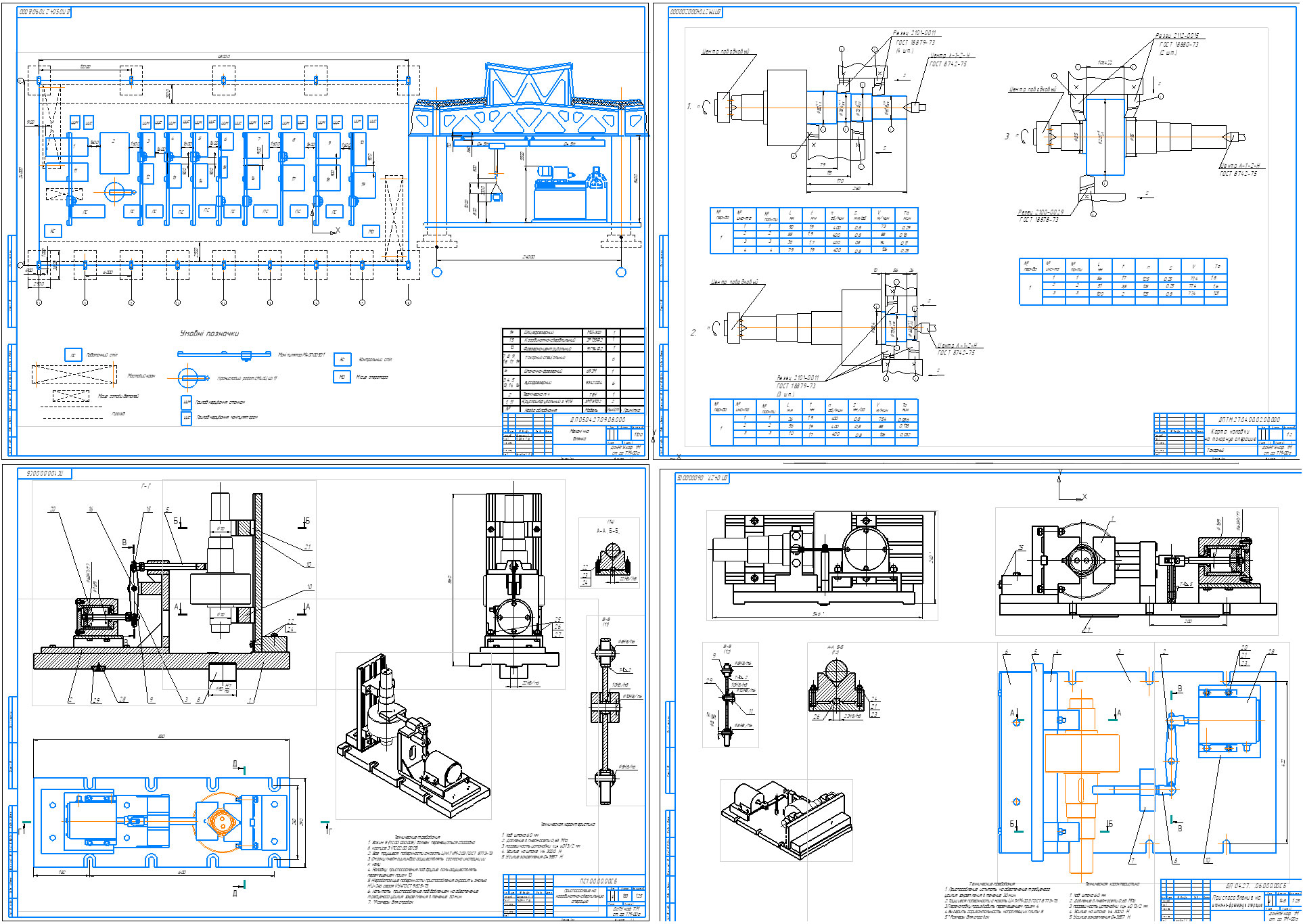

В ходе выполнения дипломной работы вы разработан технологический процесс, сотавлены маршрутные и операционные карты. Вычерчены карты эскизов, наладок. Разработаны специальные прспособленя.

ЗМІСТ
ВСТУП
1. Загальна частина
1.1 Характеристика і онструкторский аналіз обєкта виробництва
1.2 Аналіз технологічності
1.3 Визначення типу виробництва
2 Технологічна частина
2.1 Вибір методу отримання заготівклі
2.2 Розробка групового маршрутного технологічного процесу
2.3 Визначення припусків на обробку дифіринційно-аналітичним методом
2.4 Аналіз базуваняя
2.5 Вибір і обгрунтування вибору устаткуваняя і технологічного оснащення
2.7 Розрахунок і вибір режимів різання
2.8 Нормування технологічного процессу
3 Конструкторська частина
3.1 Пристосування для вертикально-сверлильної операції
3.1.1 Розрахунок зусилля закріплення
3.1.2 Розрахунок точності пристосування
3.1.3 Розрахунок елементів пристосування на міцність
3.2 Пристосування для шпоночно-фрезерної операції
3.2.1 Розрахунок зусилля закріплення
3.3 Контрольне пристосування
3.3.1 Розрахунок точності пристосування
4 Проектування механічної ділянки
4.1 Розрахунок кількості обладнення
4.3 Визначення площі механічного відділення
4.4 Вибір транспортного обладнання
4. Розрахуноквисоти прольоту
5 Наукова дослідницька робота
5.1 Хонінгування
5.2 Суперфінішування
5.3 Притірка
5.4 Стрічкове шліфування
5. Електрохімічна розмірна обробка
5.6 Абразивна обробка в струмені рідини
5.7 Віброабразивна обробка
5.8 Обробка вільним абразивом, ущильненим інерційними силами
5.9 Остаточна обробка деталей пластичним деформуванням поверхневого шару
5.10 Вигладжувальні способи обробки
6 Охорона праці
6.1 Характеристика автоматичної ділянки для виготовлення валів з погляду охорони праці
6.2 Безпека технологічного процесу виготовлення валів на гнучкій автоматичній ділянці, небезпечні фактори
6.3 Аналіз умов праці
6.4 пожежний захист
7 Економічна частина
7.1 Кількість робочих за професіями і розрядами, руководітелей, спеціалістів та служачих
7.2 Фонд заробітної платні за категоріями працюючих, загальний фонд заробітнноої платні
7.3 Вартість виробничіх фондів (основних та оборотних)
7.4 Розрахунок собівартості одиниці виробу
7.5 Оптова ціна виробу
7.6 Визначення економічної ефективністі
ВИСНОВКИ
