Разработка дискового карманчикова механизма для подачи заготовок на вертикально сверлильный станок

Тверской Государственный Технический университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Автоматизация технологических процессов машиностроительного производства"

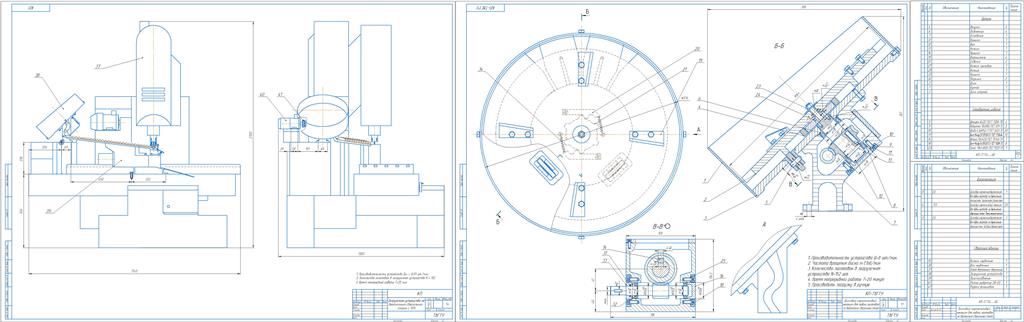

На тему "Дисковый карманчиковый механизм для подачи заготовок на вертикально сверлильный станок"
Тверь 2017

Заготовка представляет собой колпачок, в котором нужно просверлить отверстие диаметром 3 мм. Материалом заготовки является сталь 45 ГОСТ 1050-88.

В результате проведённой работы я спроектировал загрузочное устройство для подачи заготовок на вертикально-сверлильный станок с ЧПУ. Автоматическая подача заготовок значительно уменьшает вспомогательное время и увеличивает производительность технологического процесса.
Навыки, полученные в процессе выполнения данной курсовой работы, потенциально могут пригодиться в дальнейшей трудовой деятельности. К примеру, на должности инженера-конструктора на машиностроительном производстве.

Содержание.
1. Исходные данные………………………………………………………..3
1.1. Анализ чертежа детали………………………………………………4
1.2. Выбор станка………………………………………………………….4
2. Технологическая часть…………………………………………………….6
2.1. Выбор режущего инструмента………………………………………6
2.2. Расчет режимов обработки………………………………………….6
2.3 Расчет времени цикла обработки заготовки………………………...8
2.4 Определение производительности станка………………………….8
3. Конструкторская часть……………………………………………………10
3.1. Расчет карманчикового механизма с ориентацией заготовок в два при-ема………………………………………………………………………………..10
3.2. Расчет лотка-ската……………………………………………………20
3.3. Расчет пневмоцилиндра……………………………………………...22
