Разработка оборудования и технологии восстановительной наплавки калибров стана для холодной протяжки труб

«Уральский федеральный университет имени первого Президента России Б.Н.Ельцина»
Институт Механико-машиностроительный
Кафедра Технология сварочного производства
Тема: РАЗРАБОТКА ОБОРУДОВАНИЯ И ТЕХНОЛОГИИ ВОССТАНОВИТЕЛЬНОЙ НАПЛАВКИ КАЛИБРОВ СТАНА ДЛЯ ХОЛОДНОЙ ПРОТЯЖКИ ТРУБ
Екатеринбург, 2013

Ключевые слова: КАЛИБР ХПТ, ПЕРВОУРАЛЬСКИЙ НОВОТРУБНЫЙ ЗАВОД, ПЛАЗМЕННАЯ НАПЛАВКА, БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ.

Объектом дипломного проекта является калибр стана холодной протяжки труб.
Цель работы – разработка технологии восстановления калибров наплавкой
В процессе работы изучена базовая технология наплавки, выбран альтернативный способ восстановления с применением плазменно-порошковой наплавки.
Спроектирован специализированный вращатель и суппорт поперечного перемещения плазмотрона, обеспечивающий при технологической необходимости колебания в поперечной плоскости наплавки.
Выполнен расчет технико-экономических показателей проекта.
Разработаны мероприятия по обеспечению безопасности труда работающих и действия персонала при чрезвычайных ситуациях.
Введение 7
1 Назначение и условия эксплуатации калибров. Причины и
характер износа 9
1.1 Описание технологического процесса производства холодно-
деформированных труб 9
1.2 Типы калибров. Причины и характер износа 12
2 Выбор и обоснование способа наплавки, наплавочных материалов и
режима наплавки 16
2.1 Выбор способа и материалов для наплавки 16
2.2 Расчёт режима наплавки 25
2.3 Расчёт предварительного подогрева 26
3 Разработка технологии восстановления калибров 27
4 Компоновка и проектирование установки для наплавки 32
4.1 Состав и техническое описание установки для наплавки 32
4.2 Расчёт привода вращателя 34
4.3 Расчёт привода пневматической системы вращателя 36
4.4 Описание схемы электрической установки 38
5 Технико-экономическое обоснование проекта 40
5.1 Описание предмета экономического обоснования 40
5.2 Расчёт технологической себестоимости 42
5.3 Расчёт основных показателей экономической эффективности 51
6 Безопасность жизнедеятельности 53
6.1 Введение 53
6.2 Обеспечение безопасности труда 55
7 Природопользование и охрана окружающей среды 62
Заключение 62
Ссылочные нормативные документы 66

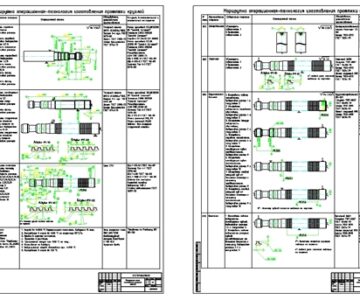

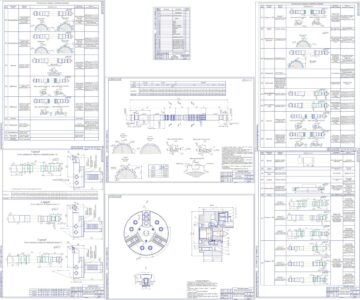

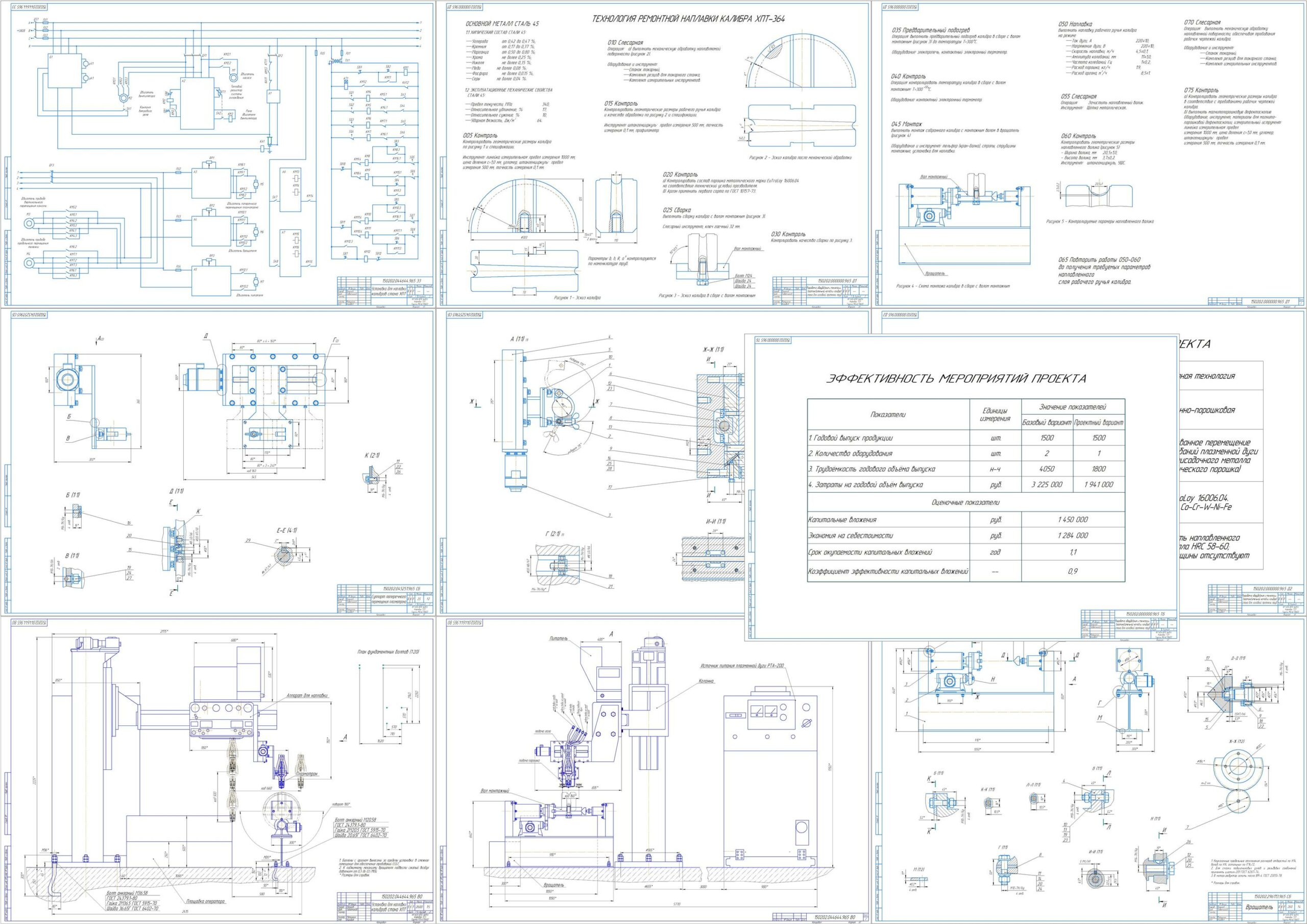

Состав: Вид общий установки для наплавки (ВО), Схема электрическая установки (Э3), Каретка (СБ), Вращатель (СБ), таблица экономических показателей (ТБ), Технологический лист (технология наплавки калибров) Язык документа

Софт: КОМПАС-3D 16
