Разработка технологического маршрута обработки детали вал-стержень

Бережанський агротехнічний інститут НУБіП
Кафедра машинобудування
Семестровий проект із дисципліни "Технологічні основи машинобудування"
На тему: "Розроблення технологічного маршруту оброблення деталі"
Бережани 2018

В даній роботі розглядається вал-стрижень , та розроблення технологічного маршруту оброблення.
Вихідними даними є діаметр-50мм та довжина - 1300 мм.
В описовій частині наведено технологічного маршруту оброблення деталей, Визначення необхідної кількості робочих місць (верстатів) і їх завантаження, Розрахункове встановлення типу виробництва, Розрахункове визначення організаційної форми виробництва.

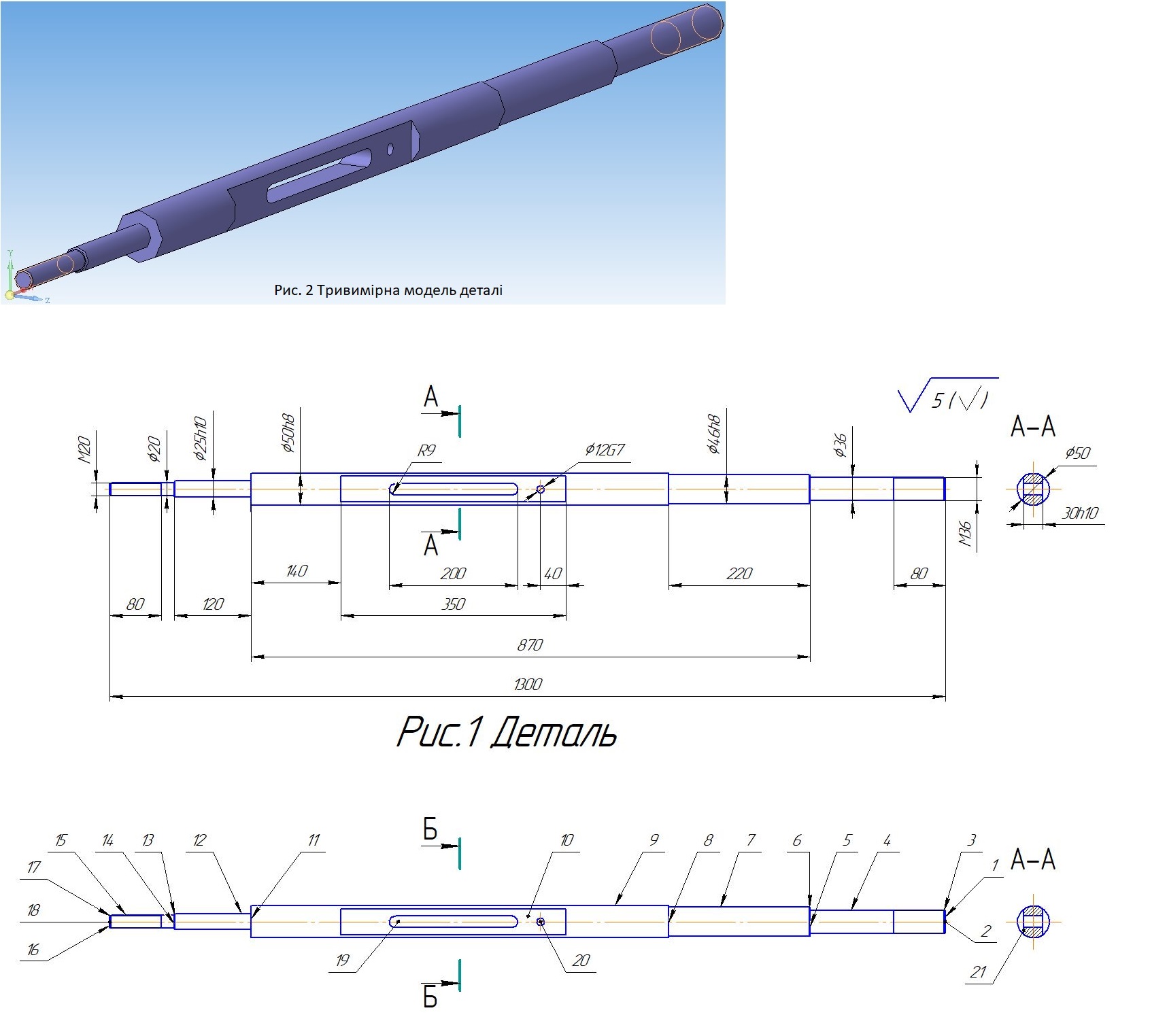

Графічна частина містить креслення валу-стрижня та її 3Д модель.

Состав: ПЗ, креслення 2Д, 3Д модель, завдання (креслення 2Д) Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического маршрута обработки детали вал-стержень

Розроблення технологічного маршруту оброблення деталі\Вал
Розроблення технологічного маршруту оброблення деталі\Деталь_№3_(варіант_6).cdw
Розроблення технологічного маршруту оброблення деталі\Деталь_№3_(варіант_6).jpg
Розроблення технологічного маршруту оброблення деталі\розрахункова_робота.docx
Розроблення технологічного маршруту оброблення деталі\ТМБ_завдання.cdw
Розроблення технологічного маршруту оброблення деталі\ТМБ_РГР_рис.вал.jpg
Розроблення технологічного маршруту оброблення деталі
