"Разработка технологического процесса детали "Крышка"

Брестский государственный технический университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Технология машиностроения"
На тему: "Разработка технологического процесса детали "Крышка"
Брест 2015

Основной задачей данного курсового проекта является усовершенствование ранее разработанных, а также разработка новых решений в областях машиностроения, позволяющих с максимальной экономией сил и средств добиться высокой точности при обработке изделий, а также выполнения всех технологических и эксплуатационных характеристик.

Содержание:

1. Служебное назначение и конструкция детали
2. Определение типа производства
3. Анализ технологичности детали
4. Выбор заготовки и метод ее изготовления
5. Выбор технологических баз и схем базирования
6. Выбор методов обработки поверхности детали
7. Выбор варианта технологического маршрута (оборудование, оснастка, режущий инструмент)
8. Расчет режимов резания по эмпирическим формулам

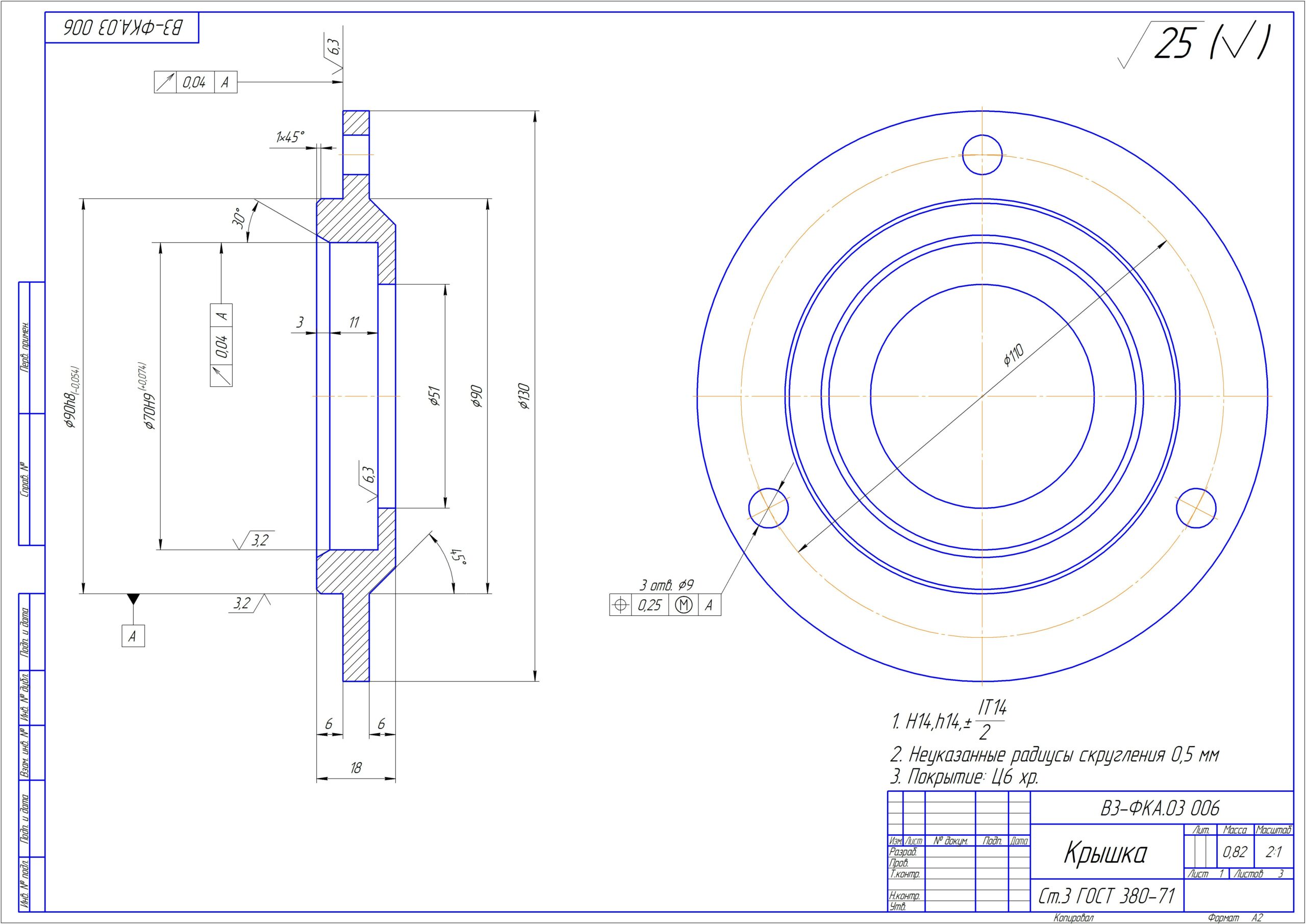

Графическая часть содержит эскиз детали "Крышка", заготовку детали "Крышка" и операционные эскизы детали "Крышка".
Курсовой проект содержит 2 листа формата А2 и 1 лист формата А1 графической части, титульный лист к данному курсовому проекту, 15 страниц пояснительной записки, содержащей 4 таблицы и 4 рисунка, контрольную карту, контрольный эскиз, маршрутную карту, операционную карту и операционный эскиз, а также титульный лист для маршрутных карт.

Крышка – это деталь тело вращения. Относится к деталям класса втулок. Образована наружными и внутренними поверхностями вращения. Крышка выполняет роль опоры при вращении других деталей в сборочном узле.

Состав: Титульный лист, ПЗ, Титульный лист для маршрутных карт, Контрольная карта, Контрольный эскиз, Маршрутная карта, Операционная карта, Операционный эскиз, Крышка (ВО), Заготовка, Операционные эскизы Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / "Разработка технологического процесса детали "Крышка"

Заготовка.cdw
Контрольная карта.doc
Контрольный эскиз.doc
Крышка.cdw
Маршрутная карта.doc
Операционная карта.doc
Операционные эскизы.cdw
Операционный эскиз.doc
Пояснительная записка.doc
Титульник.doc
Титульник для маршрутных карт.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

Расчёт режимов резания на каждую операцию выполнен ?

2
Илья

Нет, только расчет обработки точением (Ø90, 130, 51 мм) и сверлением (Ø 9 мм)
