Разработка технологического процесса обработки детали "Звездочка"на станке с ЧПУ

Федеральное государственное бюджетное образовательное учреждение высшего образования
«Тульский государственный университет»
Политехнический институт
Кафедра «Технология машиностроения»
КУРСОВАЯ РАБОТА по курсу:
«Технологические процессы и производства»
на тему: «Разработка технологического процесса обработки детали "Звездочка"на станке с ЧПУ»
ТУЛА 2019

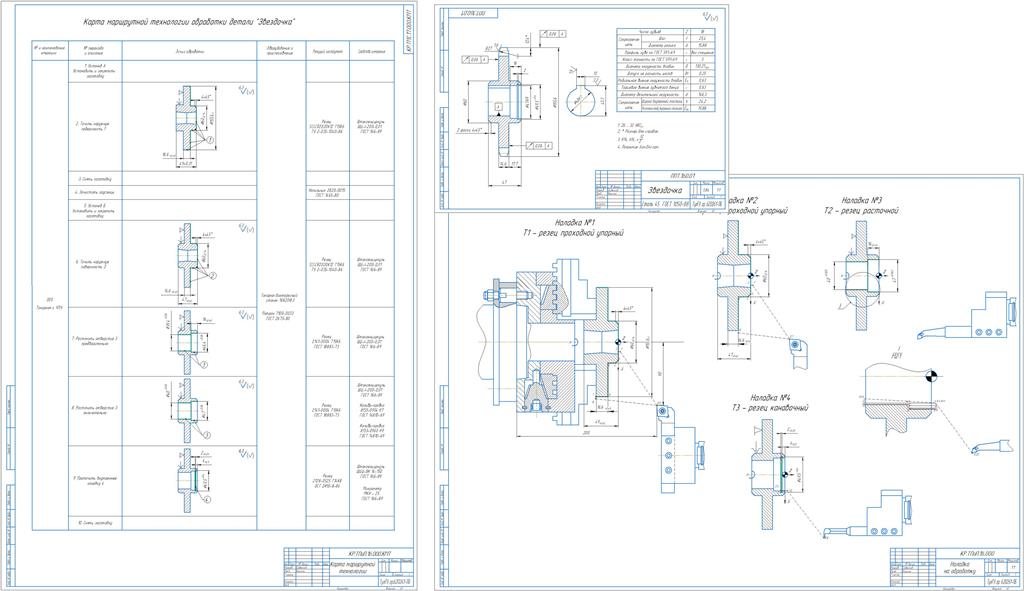

Разработка технологического процесса обработки детали "Звездочка" на станке с ЧПУ. / ТулГУ, 2019 – ПЗ, 30 стр., илл. 16, табл. 1. Чертежи - 3 листа: чертеж детали - 1 лист формата А3; карта маршрутной технологии - 1 лист формата А1; наладка на обработку с показом траекторий перемещения инструментов - 1 лист формата А1.
В данной работе освещены следующие основные вопросы:
• Расчет технологических параметров обработки детали на станке с ЧПУ;
• Разработка траектории перемещения режущего инструмента в ходе обработки детали;
• Программирование обработки на станке с ЧПУ.
Работа выполняется применительно к станку мод. 16К20Ф3.

Содержание
Введение 5
1.Теоретический раздел 6
1.1 Описание станков токарной группы 6
1.2. Токарно-винторезный станок с ЧПУ модели 16К20Ф3С5 6
2. Проектирование процесса механической обработки детали 11
3. Расчёт режимов резания 14
4. Разработка траекторий перемещения 22
5. Управляющая программа 26
Заключение 29
Список используемых источников 30

Состав: Чертежи - 3 листа: чертеж детали - 1 лист формата А4(А3); карта маршрутной технологии - 1 лист формата А1; наладка на обработку с показом траекторий перемещения инструментов - 1 лист формата А1. Пояснительная записка. Язык документа

Софт: КОМПАС-3D 15.2
