Разработка технологического процесса производства горячекатаного круглого проката диаметром 21 мм из марки стали 20 из непрерывнолитой заготовки сечением 140х140 мм в условиях стана 320

Жлобинский государственный металлургический колледж
Кафедра: металлургическое производство и материалообработка
дипломный проект на тему: Разработка технологического процесса производства горячекатаного круглого проката диаметром 21 мм из марки стали 20 из непрерывнолитой заготовки сечением 140х140 мм в условиях стана 320
Жлобин 2015

В данном дипломном проекте рассматривается разработка технологического процесса производства горячекатаного круглого проката диаметром 21 мм из марки стали 20 из непрерывнолитой заготовки сечением 140х140 мм в условиях стана 320. Произведен расчёт калибровки валков, расчёт усилия прокатки, расчёт мощности электродвигателя, расчёт прокатного валка на прочность.
Дипломный проект содержит 4 листа формата А1 графической части, 44 листа пояснительной записки, содержащей 7 рисунков, 9 таблиц и 6 источников.
Окончательные результаты дипломного проекта:
усилие при прокатке – 1 281,26 МПа, при расчёте валка на прочность условие соблюдается, мощность двигателя в клети – 500,57 кВт; рентабельность продукции по чистой прибыли – 7,81 %, коэффициент использования материалов – 0,98.

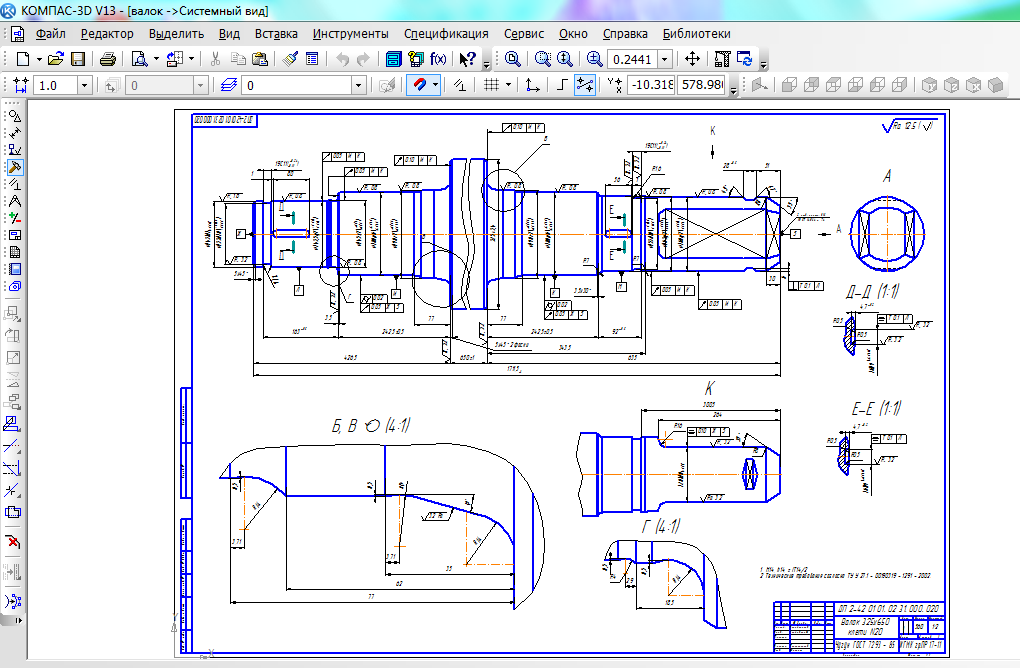

Состав: схема расположения основного оборудования (ТС), калибровка валков (ТС), валок клети №20 (ВО), клеть №20 (СБ), спецификация, ПЗ Язык документа
