«Разработка технологического процесса сборки и сварки металлоконструкции колонны здания

«Казанский национальный исследовательский
технический университет им. А.Н. Туполева-КАИ»
(КНИТУ-КАИ)
Кафедра материаловедения, сварки и производственной безопасности
15.03.01 «Машиностроение»
Выпускная квалификационная работа на тему «Разработка технологического процесса сборки и сварки металлоконструкции колонны здания».
Казань 2021

Выпускная квалификационная работа, выполненная на тему: «Разработка технологического процесса сборки и сварки металлоконструкции колонны здания», посвящена разработке технологии сборки и сварки колонны коробчатого сечения.

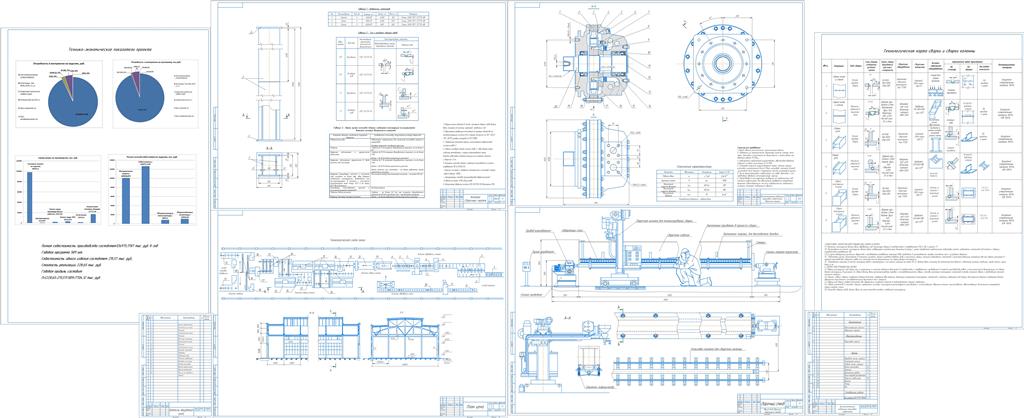

Данная выпускная квалификационная работа состоит из 92 страниц и включает в себя 6 разделов, введение, заключение, список использованных источников. В работе присутствует 8 иллюстраций, 17 таблиц и 6 листов формата А1 графической части (внимание! На 6м листе графической части проекта, экономика, используются диаграммы в виде картинок, данные картинки вложены в архив, так как "Компас " будет их требовать).
Целью данной работы является выбор и разработка наименее трудоемкой технологии сборки и сварки колонны коробчатого сечения.
Для выполнения поставленной задачи в данной работе решаются следующие задачи:
- выбор оптимального способа сварки;
- определение оптимальных режимов сварки,
- выбор необходимого технологического оборудования для снижения трудоемкости сварки МК;
- разработке оптимальной компоновки сварочного цеха (участка) для выполнения сборочно-сварочных работ;
- разработке основных мероприятий по технике безопасности и охране труда;
- расчет технико-экономических показателей принятых решений.
В качестве исходных данных при выполнении данной работы использован рабочий эскиз сварной колонны коробчатого типа.
Введение
1 Конструкторская часть
1.1 Описание конструкции
1.2 Характеристики материала колонны и оценка его свариваемости
1.3 Литературный обзор наиболее эффективных способов сварки строительных металлоконструкций и выбор наиболее оптимального способа сварки
2 Технологическая часть
2.1 Расчёт режимов сварки
2.2 Расчёт норм расхода сварочных материалов
2.3 Расчёт норм времени
2.4 Выбор и обоснование производственной мощности и типа производства, расчет выпуска продукции
2.5 Расчет и выбор потребного оборудования и его загрузки
2.6 Расчёт количества производственных рабочих
2.7 Расчет численности вспомогательного персонала и ИТР
2.8 Основные этапы технологии сборки и сварки
3 Специальная часть
3.1 Патентный обзор
3.2 Описание и назначение
3.3 Расчет элементов конструкции
4 Безопасность жизнедеятельности
4.1 Техника безопасности и охрана труда на производственном участке
4.2 Расчет загрязнения воздуха рабочей зоны технологическими выбросами
4.3 Расчет вентиляции
4.4 Микроклимат на производственном участке
4.5 Пожарная безопасность
5 Экономическая часть
5.1 Расчёт стоимости материалов
5.2 Расчёт технологической электроэнергии
5.3 Определение затрат на оплату труда
5.4 Определение затрат на амортизацию основных фондов
5.5 Расчет полной себестоимости изделия
Заключение
Список используемой литературы.
