Разработка технологического процесса восстановления ведущего вала коробки передач ЗИЛ-130

Новосибирский государственный технический университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине "Технология и организация восстановления деталей и сборочных единиц при сервисном сопровождении"
На тему: "Разработка технологического процесса восстановления ведущего вала коробки передач ЗИЛ-130"
Новосибирск 2017

Исходными данными является перечень возможных дефектов ведущего вала коробки передач ЗИЛ-130:
1 - обломы и трещины; 2 - износ шейки под передний шариковый подшипник; 3 - выкрашивание рабочей поверхности зубьев; 4 - вмятины от роликов или износ отверстия под роликовый подшипник; 5 - износ зубьев внутреннего зацепления; 6 - износ зубьев по толщине; 7 - износ конусной поверхности под кольцо синхронизатора; 8 - износ шлицев по толщине; 9 - износ зубьев внешнего зацепления; 10 - износ шейки под задний подшипник.

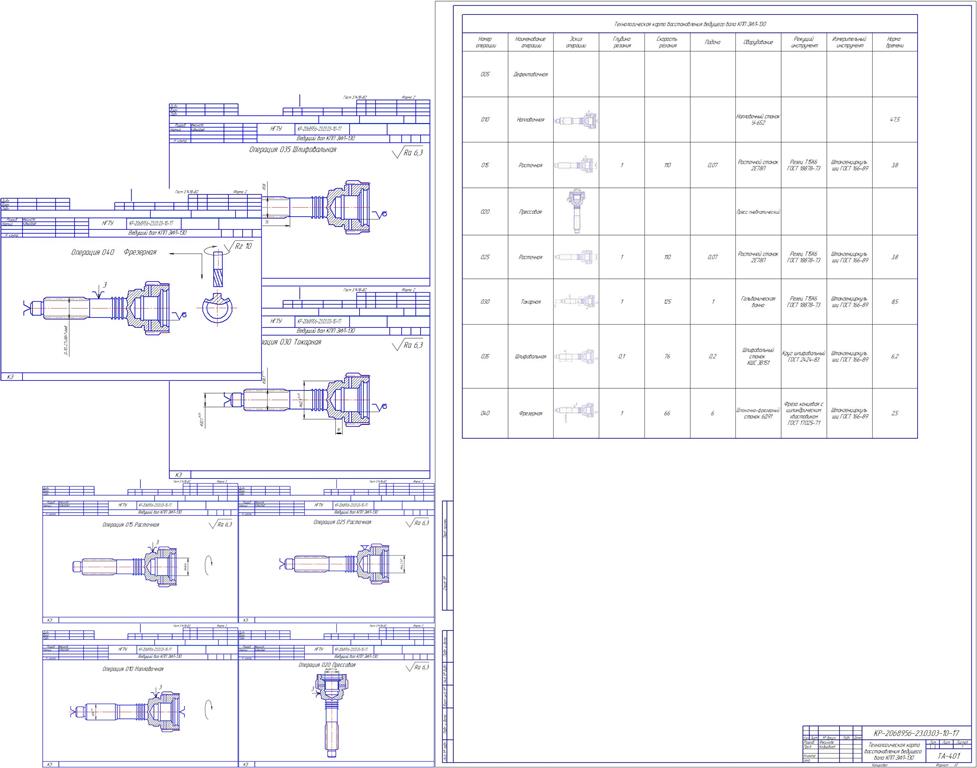

Курсовая работа содержит карту эскизов вала (7 эскизов), карту текущего ремонта, маршрутную карту, операционную карту, 21 страницу пояснительной записки.
