Разработка техпроцесса восстановления звёздочки ведущей

Государственное учреждение высшего профессионального образования
«Белорусско-Российский университет»
Кафедра: «Техническая эксплуатация автомобилей»
Дисциплина: «Восстановительные технологии»
Курсовая работа
На тему: «Разработка техпроцесса восстановления звёздочки ведущей»
Могилёв 2018

Звездочка ведущая изготовлена из стали 45 химический состав которого по ГОСТ 1050-88 представлен ниже:
Химический состав стали 45
Химический элемент Содержание, %
Углерод 0,42 - 0,5
Кремний 0,17 - 0,37
Марганец 0,5 - 0,8
Никель до 0,25
Сера до 0,04
Фосфор до 0,035
Хром до 0,25
Медь до 0,25
Железо ~97

Под точностью обработки понимают степень соответствия изготовлен-ной детали заданной. Точность обработки деталей характеризуется: а) точно-стью формы, т. е. степенью соответствия формы отдельных частей деталей и их взаимного размещения на чертеже; б) точностью размера, т. е. степенью соответствия действительных размеров отдельных участков поверхности де-талей размерам, заданным на чертеже; в) шероховатостью поверхности, т. е. степенью соответствия гладкости действительных поверхностей деталей гео-метрическим поверхностям, предусмотренным чертежом.
Твёрдость материала HB 212-248

Ведение 3
1 Исходные данные 4
1.1 Анализ особенности конструкции 4
1.2 Анализ условий работы детали 5
1.3 Определение класса детали 7
1.4Выбор способов восстановления деталей 9
1.5Расчёт партии детали 11
2 Разработка маршрута технологического процесса восстановления
детали 13
2.1 Расчёт припусков на механическую обработку 16
3 Расчёт режимов восстановления детали 21
4 Техническое нормирование работ 30
5 Проектирование приспособления, используемого при
восстановлении детали 34
Заключение 39
Список использованных источников 41

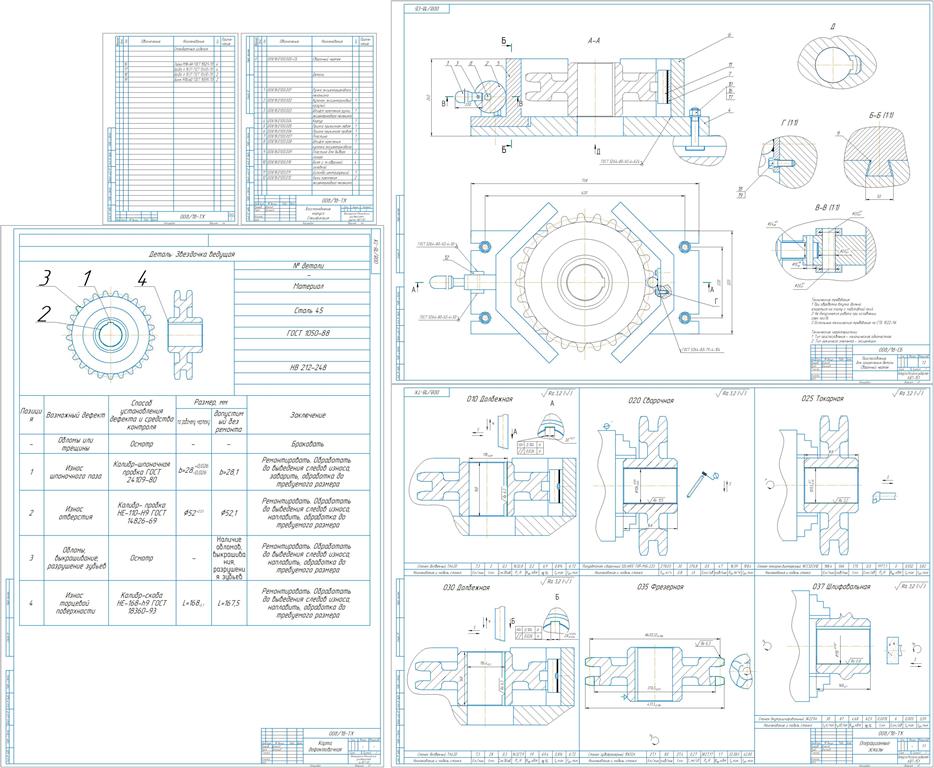

Состав: Звёздочка, приспособление, дефектовочная карта. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка техпроцесса восстановления звёздочки ведущей

Восстановительные/
Восстановительные/Defektovochnaya_Zvezdochka_shpakov.cdw
Восстановительные/Eskizy_Zvezdochka_Shpakov_Nikita.cdw
Восстановительные/Eskizy_Zvezdochka_Shpakov_Nikita.cdw.bak
Восстановительные/Eskizy_Zvezdochka_Shpakov_Nikita.jpg
Восстановительные/Prisp_Zvezdochka_Shpakov.cdw
Восстановительные/Spetsifikatsia.spw
Восстановительные/Titulnik.docx
Восстановительные/Zvezdochka_Shpakov_Nikita.docx
