Ремонт бульдозера ДЗ-42. Узел - каретка подвески.

Восточный технический-гуманитарный колледж
Дипломная работа на тему: Ремонт бульдозера ДЗ-42. Ремонтируемый узел - каретка подвески.
Усть-Каменогорск 2008

В данном дипломном проекте было описано устройство ремонтируемой машины, назначение, устройство и принцип работы ремонтируемого узла. Была приведена схема технологического процесса разборки (сборки) узла. Был показан подбор оборудования, приспособлений, инструмента для разборочно-сборочных работ. Была показана очистка и мойка деталей с выбором моечного оборудования и моющих средств. Был произведен контроль и сортировка деталей ремонтируемого узла. Были составлены карты на контроль и сортировку деталей ремонтируемого узла. Были составлены карты на контроль и сортировку детали, ведомость дефектации деталей ремонтируемого узла. Было произведено описание конструктивных особенностей и условий работы ремонтируемой детали.
Были показаны возможные дефекты ремонтируемой детали, причины их появления, описание способов их устранения и выбор из них рациональных. Были выбраны размеры партий детали, оборудование, приспособления и инструмента для разборки детали. Был выбран материал деталей приспособления. Рассчитаны отдельные детали на прочность. Так же отдельное внимание было отведено охране труда, технике безопасности и противопожарным мероприятиям при ремонте, охране окружающей среды.

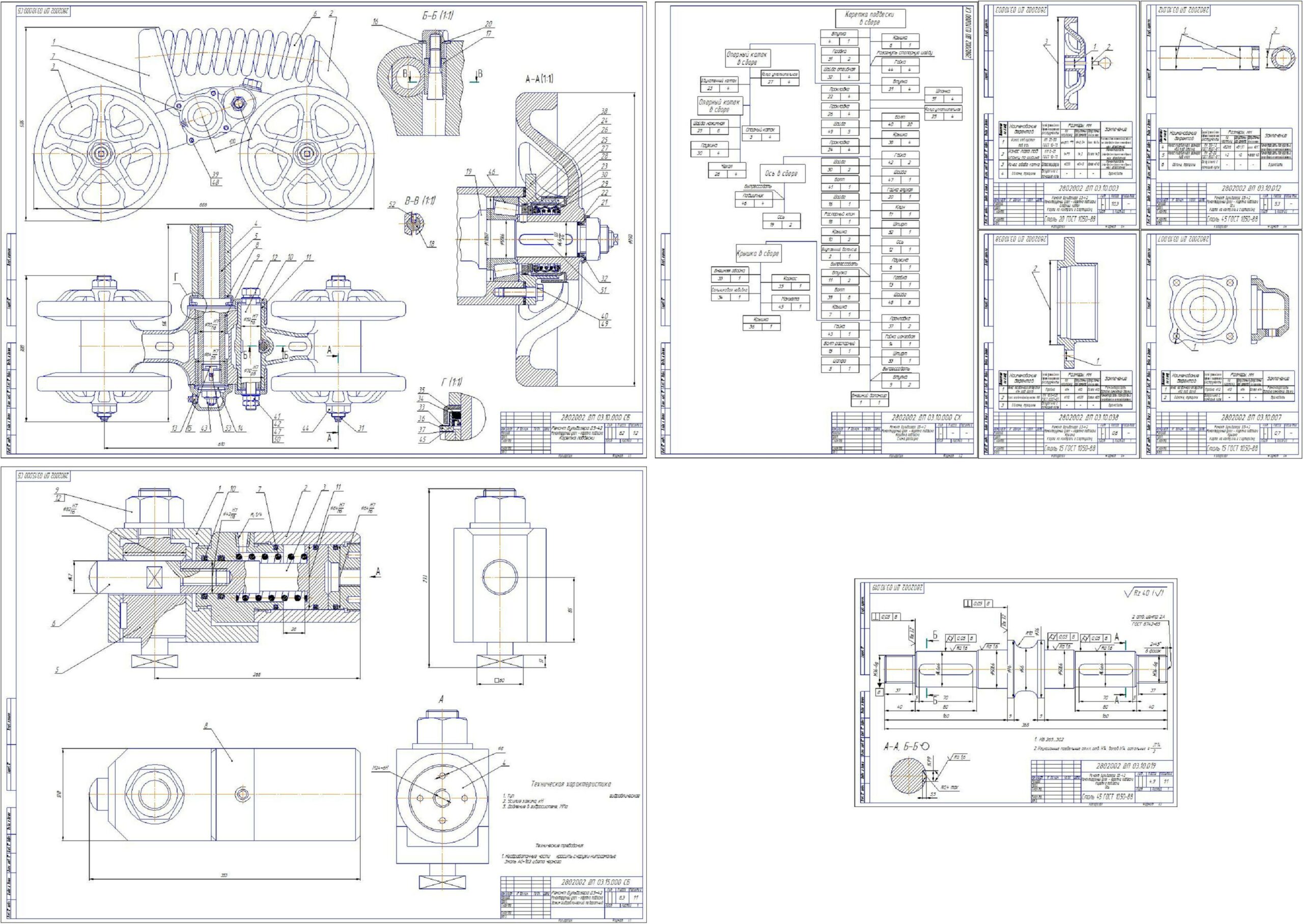

В графической части были показаны: сборочный чертеж ремонтируемого узла, сборочный чертеж проектируемого приспособления, деталирование приспособления, рабочий чертеж восстанавливаемой детали.

Узел каретка, в качестве ремонтируемой детали выбираем одну из ответственных деталей узла – вал.
Спроектированное приспособление, описание конструкции и принципа работы гидравлического зажима для сокращения сроков по выполнению разборочно-сборочных работ и уменьшения трудоемкости этих работ в качестве приспособления выбран зажим гидравлически поворотный, смотреть третий лист графической части 2802002 ДП 10.00.000 СБ
