Ремонт поворотной цапфы КС-1563

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой проект по дисциплине "Технология ремонта"
На тему "Ремонт поворотной цапфы"
Гомель 2015

Поворотная цапфа представляет собой небольшую деталь весом более 14 килограмм. Цапфа маз изготавливается из крепких материалов, что повышает срок эксплуатации запчасти. Внешне цапфа задняя напоминает цилиндр, поверхность которого отшлифована.
СОДЕРЖАНИЕ
Введение
1 Особенности конструкции поворотной цапфы автокрана
2 Условия работы детали и перечень возможных дефектов
3 Механические свойства материала детали
4 Выбор рациональных способов восстановления деталей
5 Составление плана технологического процесса устранения дефектов
6 План технологических операций на устранение группы дефектов
7 Расчет режимов обработки и норм времени по операциям
8 Составление маршрутной карты
9 Составление операционной карты
10 Составление карты эскизов
11 Приспособления предназначенные для испытания или производства работ
12 Техника безопасности при производстве работ
Заключение
Литература
Приложение А
Приложение Б

Поворотный кулак является высоконагруженной деталью. В процессе эксплуатации поворотный кулак подвергается действию значительных знакопеременных нагрузок работает в условиях высоких циклически меняющихся нагрузок. На поворотный кулак действуют растягивающие и сжимающие силы, изгибающие моменты. Трущиеся поверхности работают в сложных условиях, некачественные смазочные материалы приводят к нарушению условий работы. Поворотный кулак КС 1563 изготовлен из стали 40Х. Твердость рабочих поверхностей НB 241 - 255 .
Поворотный цапфа может иметь следующие дефекты: повреждение резьбы под гайку, износ поверхности цапфы.Характер износа поверхностей этой детали следующий: перегрузка и усталость металла, нарушение смазки трущихся поверхностей вызывают нагрев и деформацию детали, задиры и схватывание на поверхности трения (поверхность под сальник). Усталость материала детали влечет за собой поломку, трещины и обломы, скручивание цапфы. При данных дефектах деталь выбраковывается. Анализ дефектов с возможными способами восстановления проведен в карте дефектации.

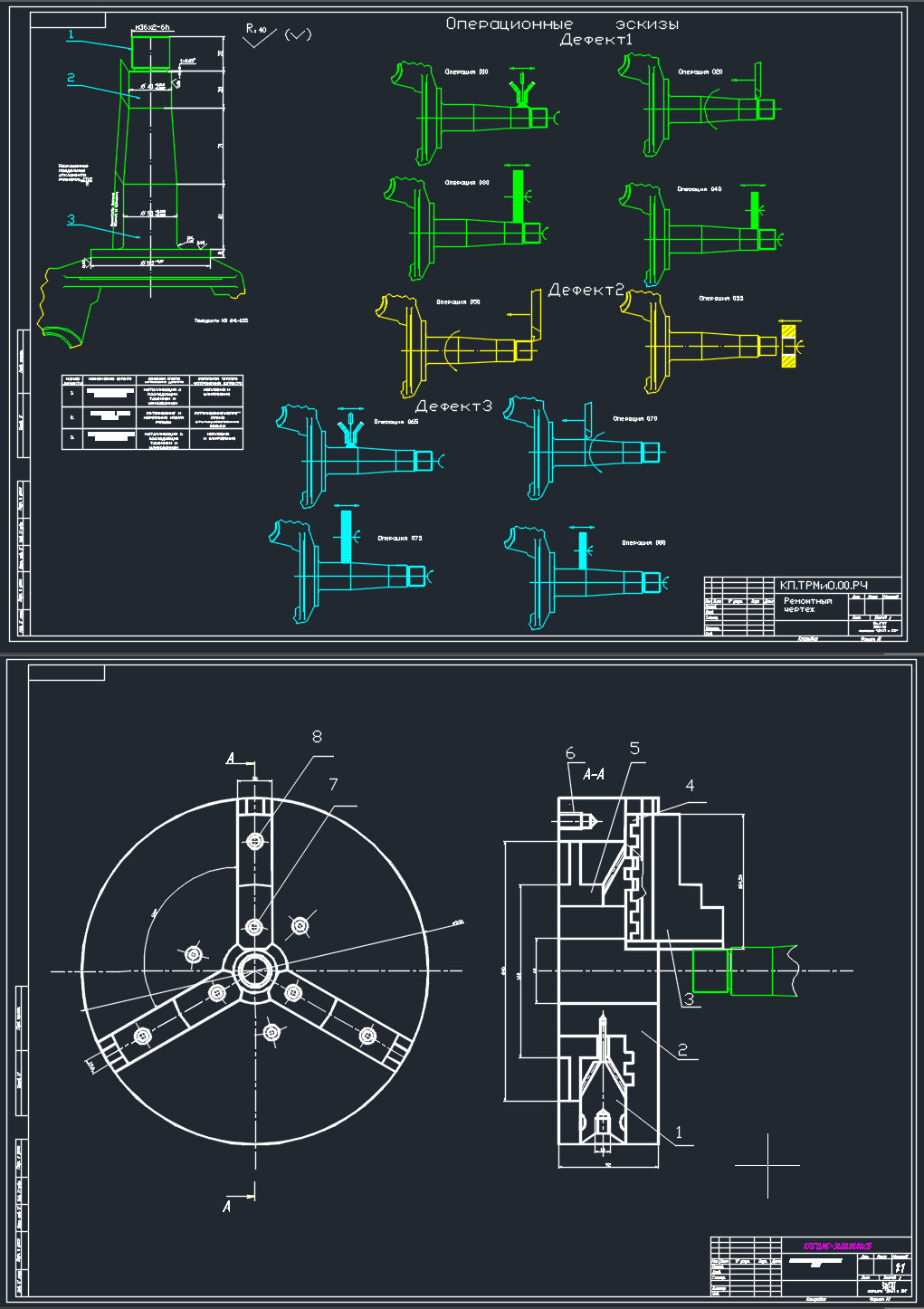

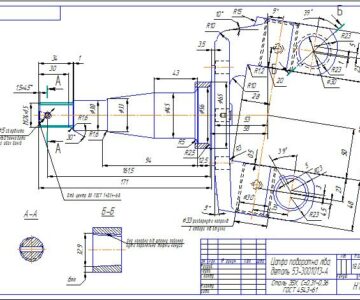

Состав: Ремонтный чертеж(ВО), Патрон(СБ), Спецификация, ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:
ремонт/МАРШРУТКА МОЯ.docx
ремонт/ОПЕРАЦИОнка (2) МОЯ.docx
ремонт/пояснялка.docx
ремонт/Содержание.docx
ремонт/ТРМИО 1.dwg
