В данной работе представлена разработка и расчет специального пневматического зажимного приспособления для фрезерного станка. Заготовка зажимается локальными пневмоприхватами.
Заготовка на чертеже приспособления указывается в упрощенном виде сплошной тонкой линией или двойным пунктиром.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Технология машиностроения -
- Сборочный чертеж зажимного приспособления с пневмоприводом для фрезерного станка с ЧПУ

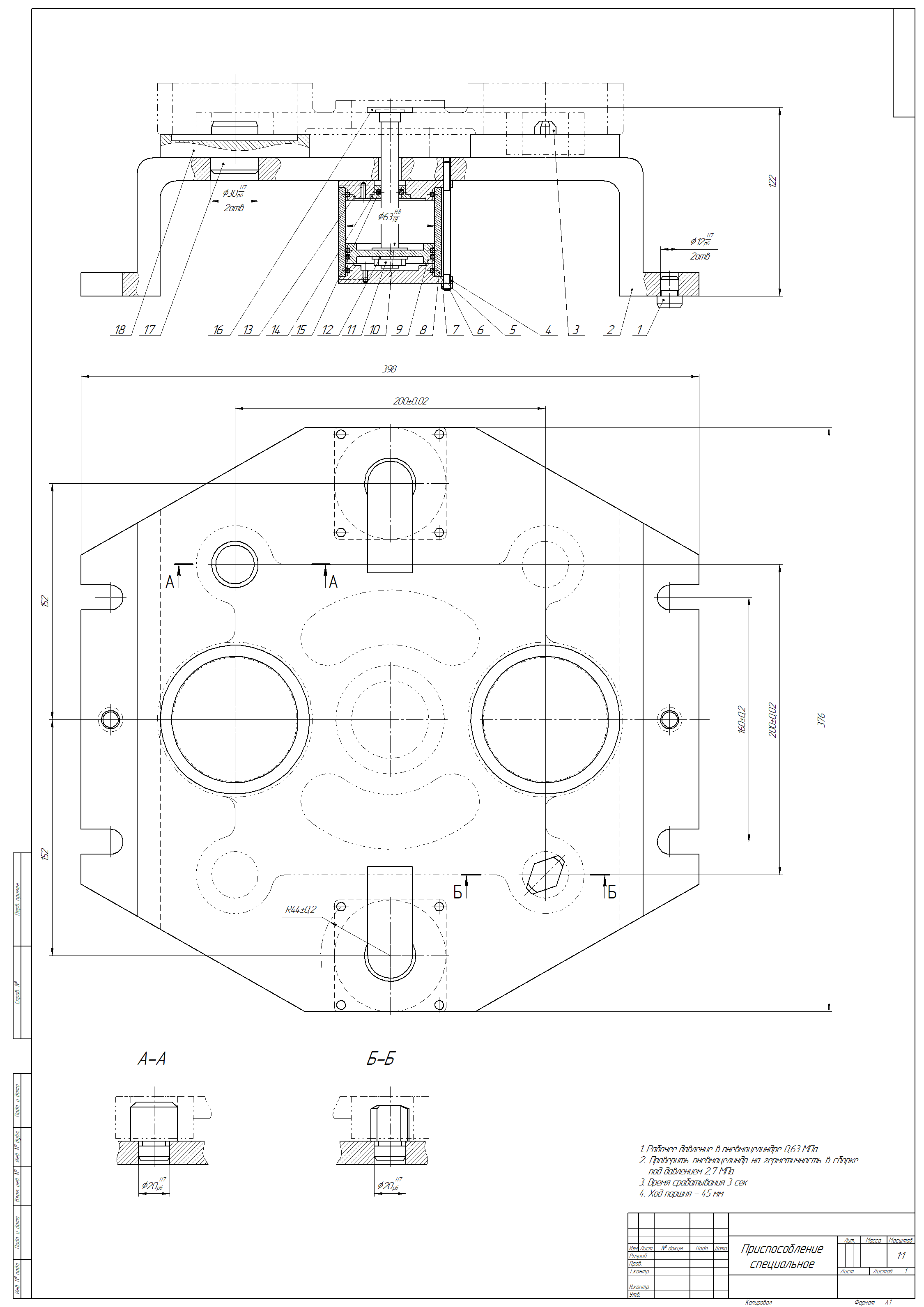

Сборочный чертеж зажимного приспособления с пневмоприводом для фрезерного станка с ЧПУ
