Штамп для завивки петель

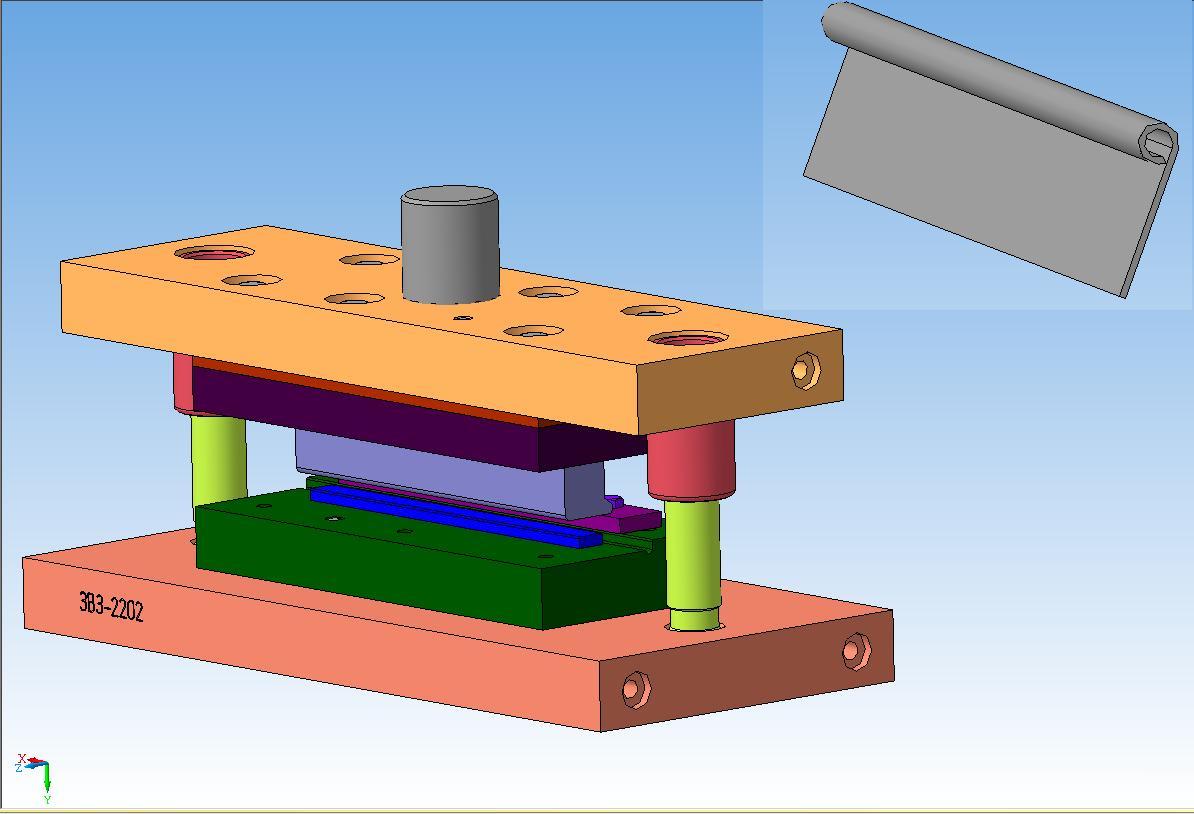

Штамп предназначен для завивки петель из тонколистового материала. Штамп может быть использован в производстве шарнирных петель.
Конструкция представляет трехпереходный штамп для изготовления петли из тонколистового листа толщиной б=0,7мм, содержащем подвижный пуансон с гибочной кромкой, неподвижную матрицу с гибочной кромкой и регулируемым упором для первого и второго переходов; а также формообразующий ручей с ограничительной стенкой. Формообразующий ручей размещен против гибочной кромки пуансона, а гибочная кромка матрицы выполнена на ограничительной стенке. Переустановка упора, выставленных для проведения первой и второй гибок, осуществляется снятием и переворотом упора симметрично центрирующий винтов.
Характеристики получаемой пели на данном штампе:
1) Диаметр завивки 4,5мм;
2) Максимальная длина завивки L=210мм;
3) Толщина металла s=0,7мм.

Закатка осуществляется за три рабочих хода.
1. Заготовку укладывают на прижим и матрицу до упора, выставленного в положении для первой гибки, при ходе ползуна пресса вниз зажимают между прижимом и пуансоном и изгибают гибочной кромкой матрицы по гибочной кромке пуансона.
2. Упор переворачивают на 180 градусов, подают заготовку до упора, выставленного в положение для второй гибки и при втором ходе ползуна пресса в той же последовательности осуществляют вторую гибку, обеспечивающую набор материала петли.
3. Заготовка переворачивается подогнутым концом вниз, подаётся до упора в ограничительную стенку формообразующего ручья. При ходе ползуна пресса вниз заготовка зажимается между прижимом и пуансоном. Далее закатывается петля в ручье.
Штамп обладает следующими преимуществами:
- упрощение конструкций штампа за счет совмещения функций матрицы для подгибки и матрицы для закатки в одной матрице;
- повышение качества изделий за счет возможности регулировки упоров и обеспечения устойчивости процесса закатки.

Состав: 3D Сборка, схема работы штампа Язык документа

Софт: КОМПАС-3D 14

Файлы:
Винт центрирующий.m3d
втулка.m3d
Колонка.m3d
Матрица.m3d
Плита верхняя.m3d
Плита нижняя.m3d
Плита подкладная.m3d
Прижим.m3d
Пуансон.m3d
Пуансонодержатель.m3d
Сборка.a3d
Схемы завивки.cdw
Упор.m3d
Хвостовик.m3d
