Станочная оснастка для фрезерования шпоночных пазов вала редуктора в технологическом процессе изготовления детали-вала

Ивановский государственный энергетический университет им. В.И. Ленина
Кафедра технологии машиностроения
Курсовая работа по дисциплине: «Технологическая оснастка в машиностроительном производстве»
На тему: «Станочная оснастка для фрезерования шпоночных пазов вала редуктора в технологическом процессе изготовления детали-вала»
Иваново, 2018

Курсовая работа по дисциплине «Технологическая оснастка» предназначен для продолжения решения конструкторских задач.
Целью курсовой работы является: научиться работать с технической литературой, применить теоретические знания, полученные по данной дисциплине, при решении практических задач конструирования приспособлений.

Оглавление

Введение 5
1.1. Анализ исходных данных и формулирование служебного назначения приспособления 6
1.2. Выбор группы приспособления 8
1.3. Разработка схемы базирования заготовки 9
1.4. Определение направления действий сил и моментов резания при механической обработки детали 10
1.5.Выбор установочных, зажимных и вспомогательных элементов приспособления 10
1.6. Разработка компоновки приспособления, принцип ее действия 11
1.7. Силовой расчет станочных приспособлений 12
1.7.1. Расчет зажимного усилия Рз. 12
1.7.2. Определение исходной силы Ри 14
1.8. Расчет приспособления на точность 15
1.9. Прочностные расчеты деталей приспособления 17
1.10. Расчет экономической эффективности применения приспособления 18
Заключение 21
Библиографический список 22

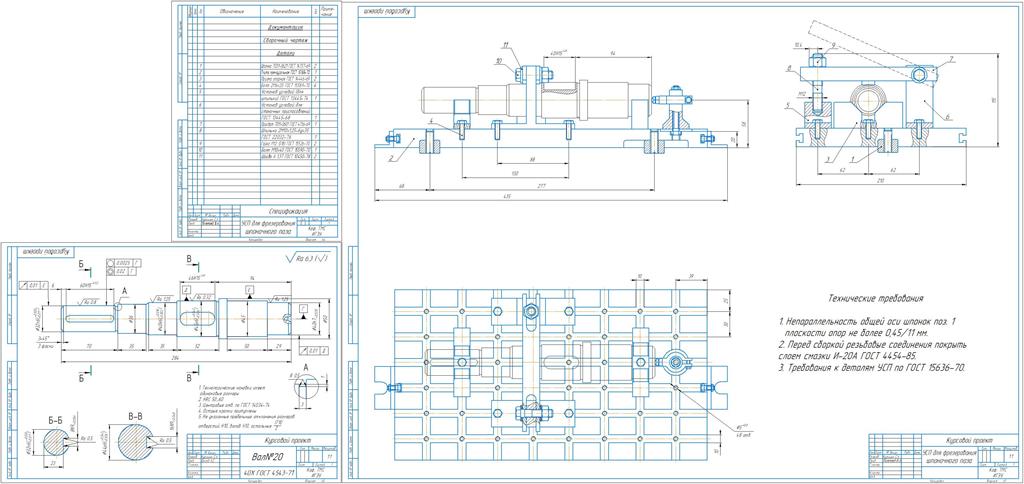

Состав: Сборочный чертеж (СБ), записка, чертеж детали Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Станочная оснастка для фрезерования шпоночных пазов вала редуктора в технологическом процессе изготовления детали-вала

Технологическая остнастка ВАЛ/
Технологическая остнастка ВАЛ/Деталь вал.cdw
Технологическая остнастка ВАЛ/Пояснительная записка.docx
Технологическая остнастка ВАЛ/Спецификация УСП.cdw
Технологическая остнастка ВАЛ/УСП на Вал.cdw
