Струбцина для установки вибростабилизации

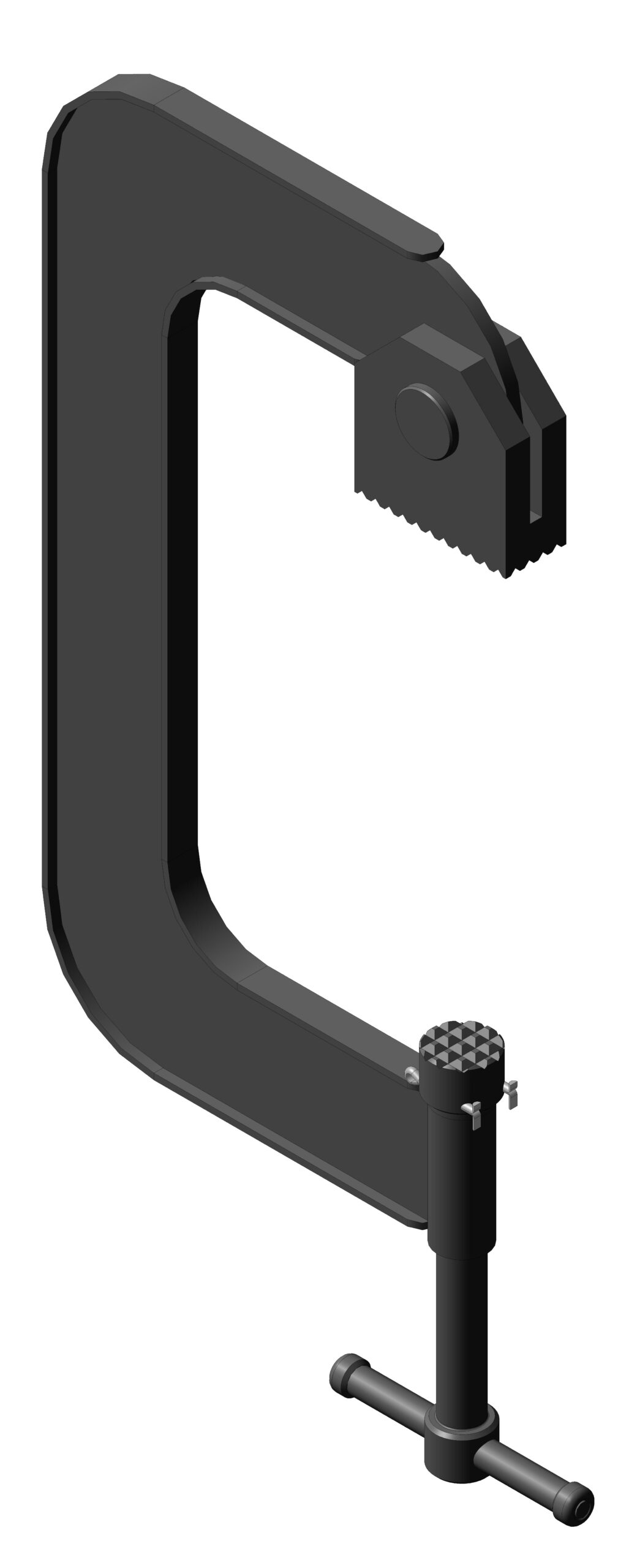

Струбцина для установки вибростабилизации. Предназначена для использования в условиях сильного вибрационного использования. Выполненная в трех исполнениях с ходом винта от 0 до 100, от 100 до 200 и от 200 до 300. Архив содержит как 3Д модели, так и конструкторскую документацию.

Состав: 3Д Сборка, 3Д подсборки, 3Д детали, сборочные чертежи, чертежи деталей Язык документа

Софт: КОМПАС-3D 15 SP2

Сайт: www

Файлы:
Струбцина/
Струбцина/7808-7224.00.004 - Пята подвижная.cdw
Струбцина/7808-7224.00.006 - Ось.cdw
Струбцина/7808-7224.00.005 - Пята винта.m3d
Струбцина/7808-7224.03.000 - Втулка в сборе/
Струбцина/7808-7224.03.000 - Втулка в сборе/7808-7224.03.002 - Втулка.m3d
Струбцина/7808-7224.03.000 - Втулка в сборе/7808-7224.03.000 - Втулка в сборе СБ.cdw
Струбцина/7808-7224.03.000 - Втулка в сборе/7808-7224.03.001 - Корпус втулки.m3d
Струбцина/7808-7224.03.000 - Втулка в сборе/7808-7224.03.000 - Втулка в сборе.spw
Струбцина/7808-7224.03.000 - Втулка в сборе/7808-7224.03.002 - Втулка.cdw
Струбцина/7808-7224.03.000 - Втулка в сборе/7808-7224.03.000 - Втулка в сборе.a3d
Струбцина/7808-7224.03.000 - Втулка в сборе/7808-7224.03.001 - Корпус втулки.cdw
Струбцина/7808-7224.00.004 - Пята подвижная.m3d
Струбцина/7808-7224.01.000 - Струбцина/
Струбцина/7808-7224.01.000 - Струбцина/7808-7224.01.001 - Скоба наружняя.cdw
Струбцина/7808-7224.01.000 - Струбцина/7808-7224.01.000 - Струбцина СБ.cdw
Струбцина/7808-7224.01.000 - Струбцина/7808-7224.01.000 - Струбцина.a3d
Струбцина/7808-7224.01.000 - Струбцина/7808-7224.01.002 - Скоба внутренняя.m3d
Струбцина/7808-7224.01.000 - Струбцина/7808-7224.01.002 - Скоба внутренняя.cdw
Струбцина/7808-7224.01.000 - Струбцина/7808-7224.01.001 - Скоба наружняя.m3d
Струбцина/7808-7224.01.000 - Струбцина/7808-7224.01.003 - Основа струбцины.cdw
Струбцина/7808-7224.01.000 - Струбцина/7808-7224.01.003 - Основа струбцины.m3d
Струбцина/7808-7224.02.000 - Винт нажимной в сборе/
Струбцина/7808-7224.02.000 - Винт нажимной в сборе/7808-7224.02.001 - Винт нажимной.m3d
Струбцина/7808-7224.02.000 - Винт нажимной в сборе/7808-7224.02.000 - Винт нажимной в сборе.a3d
Струбцина/7808-7224.02.000 - Винт нажимной в сборе/7808-7224.02.000 - Винт нажимной в сборе СБ.cdw
Струбцина/7808-7224.02.000 - Винт нажимной в сборе/7808-7224.02.003 - Кольцо.m3d
Струбцина/7808-7224.02.000 - Винт нажимной в сборе/7808-7224.02.000 - Винт нажимной в сборе.spw
Струбцина/7808-7224.02.000 - Винт нажимной в сборе/7808-7224.02.002 - Ручка.cdw
Струбцина/7808-7224.02.000 - Винт нажимной в сборе/7808-7224.02.001 - Винт нажимной.cdw
Струбцина/7808-7224.02.000 - Винт нажимной в сборе/7808-7224.02.002 - Ручка.m3d
Струбцина/7808-7224.02.000 - Винт нажимной в сборе/7808-7224.02.003 - Кольцо.cdw
Струбцина/7808-7224.00.000 - Струбцина в сборе СБ.cdw
Струбцина/7808-7224.00.000 - Струбцина в сборе.a3d
Струбцина/7808-7224.00.006 - Ось.m3d
Струбцина/7808-7224.00.005 - Пята винта.cdw
Струбцина/Струбцина в сборе.jpg
Струбцина/7808-7224.00.000 - Струбцина в сборе.spw
