Технологический процесс механической обработки детали звездочка МА 48А.02.04.200

«Белорусский государственный университет пищевых и химических технологий»
Кафедра прикладной механики
Курсовая работа по дисциплине «Технология машиностроения»
на тему: "Технологический процесс механической обработки детали звездочка МА 48А.02.04.200"
Могилев 2023

Исходные данные: Годовая программа выпуска N=6300 штук

Деталь, выданная в качестве индивидуального задания для курсовой работы – звездочка МА 48А.02.04.200.
Деталь – звездочка - представляет собой тело вращения. Деталь имеет цен-тральное отверстие. Это отверстие является основной конструкторской базой. От-верстие ø55Н7 является основной поверхностью. Точность отверстия обеспечива-ется по седьмому квалитету. Для обеспечения качественной посадки к поверхности отверстия предъявляют высокие требования по шероховатости Ra = 0,8 мкм.
Зубчатая поверхность предназначена для передачи крутящего момента и яв-ляется основной поверхностью. Она имеет шаг t = 22.5 и число зубьев z=22. К по-верхности зубьев предъявляются следующие требования: шероховатость поверх-ностей составляет Ra = 1,25 мкм.

Содержание
Введение…
1 Назначение и конструкция дета-ли
2 Анализ технологичности конструкции детали
3 Определение типа производства
4 Обоснование способа получения заготовки
5 Выбор варианта технологического маршрута
6 Расчет припусков на обработку
7 Обоснование выбора оборудования режущего и мерительного инструмента, технологической оснастки
8 Расчет режимов резания
8.1 Расчет режимов резания аналитическим методом
8.2 Расчет режимов резания по нормативам
9 Расчет норм времени
10 Расчет себестоимость выполнения операции
Список использованных источников

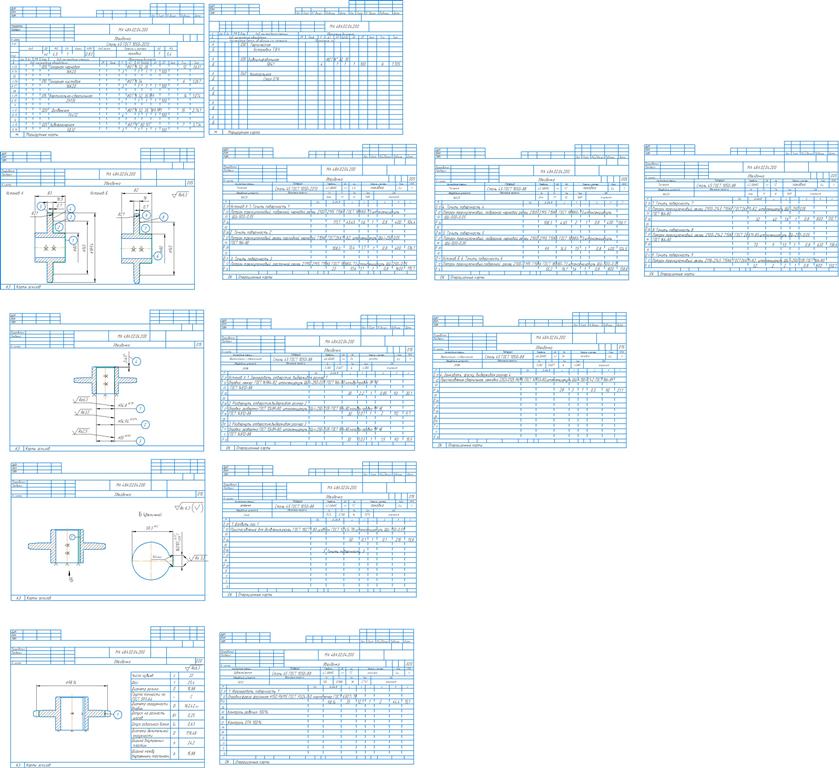

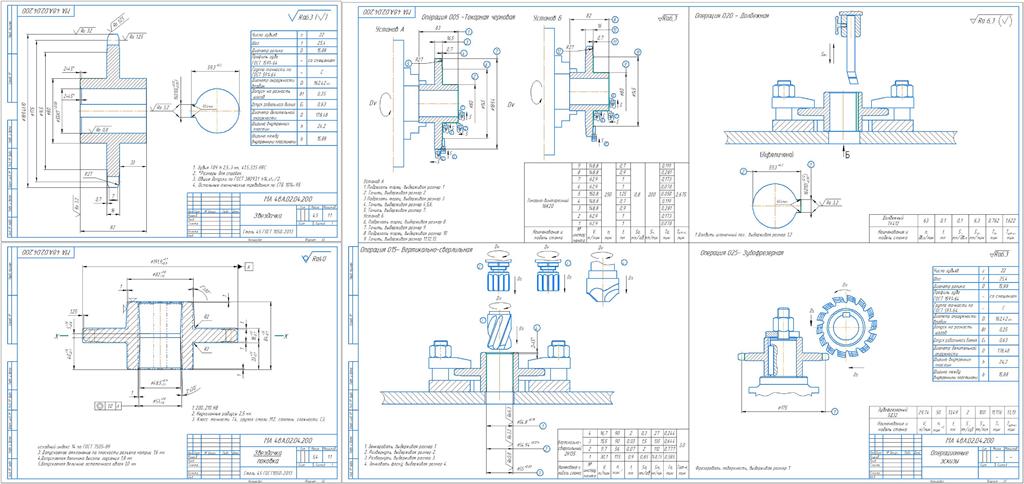

Приложение А. Комплект документов на технологический процесс изготовления детали звездочка МА 48А.02.04.200
