Технологический процесс изготовления детали «Винт рулевого управления» рулевого механизма автомобиля «КамАЗ».

УО "Полоцкий государственный университет"
Кафедра технологии и оборудования машиностроительного производства
Дипломный проект на тему "Технологический процесс изготовления детали «Винт рулевого управления» рулевого механизма автомобиля «КамАЗ».
Новополоцк 2016

Тема проекта: Технологический процесс изготовления детали «Винт рулевого управления» рулевого механизма автомобиля «КамАЗ».
Перечень решаемых задач с результатами
1. Анализ служебного назначения детали.
Выявлено функциональное назначение всех обрабатываемых поверхностей крышки насоса. Произведена оценка условий работы всех конструктивных элементов в процессе эксплуатации.
2. Анализ технологичности конструкции детали.
Произведён анализ технологичности всех конструктивных элементов детали.
3. Определение типа производства на программу выпуска 9118 шт.
Рассчитан коэффициент серийности и произведена оценка серийности производства.
4. Выбор заготовки.
Экономически обоснован заводской способ получения заготовки.
5. Анализ исходного технологического процесса.
Произведён анализ исходного технологического процесса в плане маршрута механической обработки, применяемого оборудования, оснащения технологического процесса, степени автоматизации, брака в производстве. Внесён ряд предложений по изменению технологического маршрута.
6. Выбор варианта технологического маршрута
Предложен вариант технологического маршрута основанный на укрупнении отдельных операций.
7. Расчёт припусков.
Произведён аналитический расчёт общих и межоперационных припусков.
8.Расчёт режимов резания.
Произведён аналитический расчёт режимов резания для переходов торцового фрезерования и сверления.
9. Нормирование технологического процесса.
Определены нормы основного, вспомогательного, штучного и штучно-калькуляционного времени для всех операций.
10. Оценка технико-экономической эффективности разработанного технологического процесса.
Произведена оценка экономических показателей спроектированного технологического процесса. Его экономическая эффективность подтверждается рядом технико-экономических показателей.
11. Технологическая документация.

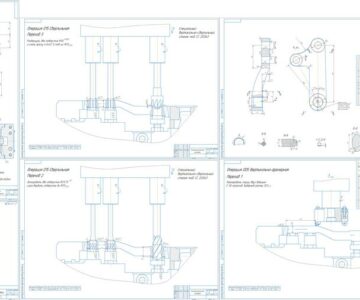

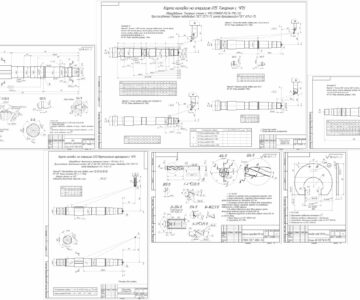

Спроектированный технологический процесс зафиксирован в технологической документации: маршрутной карте, операционной карте и карте эскизов.
12. Проектирование приспособлений.
Спроектированы приспособление для фрезерования и приспособление контрольное. Приспособления имеют пневматический привод.
Кроме перечисленных выше вопросов рассмотрены вопросы механизации и автоматизации обработки и сборки, а также вопросы охраны труда и техники безопасности в рассматриваемых условиях.

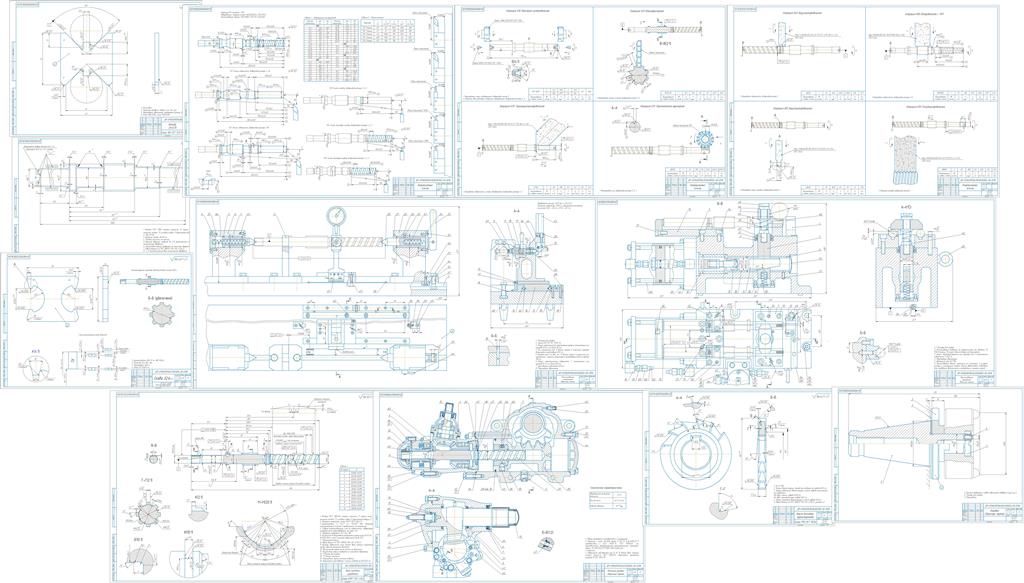

Состав: Винт рулевого управления, ПЗ, Технологический процесс, Винт рулевого управления, Приспособление для фрезерования (СБ, СП), Приспособление для контроля (СБ, СП), Операционные эскизы Язык документа

Софт: КОМПАС-3D 15 SP2

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс изготовления детали «Винт рулевого управления» рулевого механизма автомобиля «КамАЗ».

Винт рулевого управления/
Винт рулевого управления/Пояснительная записка/
Винт рулевого управления/Пояснительная записка/~$яснительная записка ДП.docx
Винт рулевого управления/Пояснительная записка/Пояснительная записка ДП.docx
Винт рулевого управления/Технологический процесс/
Винт рулевого управления/Технологический процесс/ТП Винт рулевого управления 4210-3401359.doc
Винт рулевого управления/Технологический процесс/Эскизы/
Винт рулевого управления/Технологический процесс/Эскизы/010.cdw
Винт рулевого управления/Технологический процесс/Эскизы/015 Т01.cdw
Винт рулевого управления/Технологический процесс/Эскизы/015 Т02.cdw
Винт рулевого управления/Технологический процесс/Эскизы/015 Т03.cdw
Винт рулевого управления/Технологический процесс/Эскизы/015 Т04.cdw
Винт рулевого управления/Технологический процесс/Эскизы/015 Т05.cdw
Винт рулевого управления/Технологический процесс/Эскизы/020 Т01.cdw
Винт рулевого управления/Технологический процесс/Эскизы/020 Т02.cdw
Винт рулевого управления/Технологический процесс/Эскизы/020 Т03.cdw
Винт рулевого управления/Технологический процесс/Эскизы/025.cdw
Винт рулевого управления/Технологический процесс/Эскизы/030.cdw
Винт рулевого управления/Технологический процесс/Эскизы/035.cdw
Винт рулевого управления/Технологический процесс/Эскизы/040.cdw
Винт рулевого управления/Технологический процесс/Эскизы/050 1.cdw
Винт рулевого управления/Технологический процесс/Эскизы/050 2.cdw
Винт рулевого управления/Технологический процесс/Эскизы/070 1.cdw
Винт рулевого управления/Технологический процесс/Эскизы/070 2.cdw
Винт рулевого управления/Технологический процесс/Эскизы/075.cdw
Винт рулевого управления/Технологический процесс/Эскизы/080.cdw
Винт рулевого управления/Технологический процесс/Эскизы/085.cdw
Винт рулевого управления/Технологический процесс/Эскизы/090.cdw
Винт рулевого управления/Технологический процесс/Эскизы/095.cdw
Винт рулевого управления/Технологический процесс/Эскизы/100.cdw
Винт рулевого управления/Технологический процесс/Эскизы/115 1.cdw
Винт рулевого управления/Технологический процесс/Эскизы/115 2.cdw
Винт рулевого управления/Технологический процесс/Эскизы/~$ Контрольный эскиз 050.fr~
Винт рулевого управления/Чертежи/
Винт рулевого управления/Чертежи/1. Винт рулевого управления.cdw
Винт рулевого управления/Чертежи/1. Винт рулевого управления.jpg
Винт рулевого управления/Чертежи/10. Операционные эскизы.cdw
Винт рулевого управления/Чертежи/2. Винт рулевого управления (поковка).cdw
Винт рулевого управления/Чертежи/2. Механизм рулевой СП.spw
Винт рулевого управления/Чертежи/2. Механизм рулевой.cdw
Винт рулевого управления/Чертежи/4. Приспособление фрезерное СП.spw
Винт рулевого управления/Чертежи/4. Приспособление фрезерное.cdw
Винт рулевого управления/Чертежи/5. Приспособление контрольное СП.spw
Винт рулевого управления/Чертежи/5. Приспособление контрольное.cdw
Винт рулевого управления/Чертежи/6. Фреза дисковая трехсторонняя.cdw
Винт рулевого управления/Чертежи/7. Скоба 32,6-0,2.cdw
Винт рулевого управления/Чертежи/8. Калибр 3,8 0,15.cdw
Винт рулевого управления/Чертежи/8. Операционные эскизы.cdw
Винт рулевого управления/Чертежи/9. Операционные эскизы.cdw
Винт рулевого управления/Чертежи/9. Оправка СП.spw
Винт рулевого управления/Чертежи/9. Оправка.cdw
Винт рулевого управления/Чертежи/~$ Винт рулевого управления.cd~
Винт рулевого управления/Чертежи/~$оба 32,6-0,2.cd~
