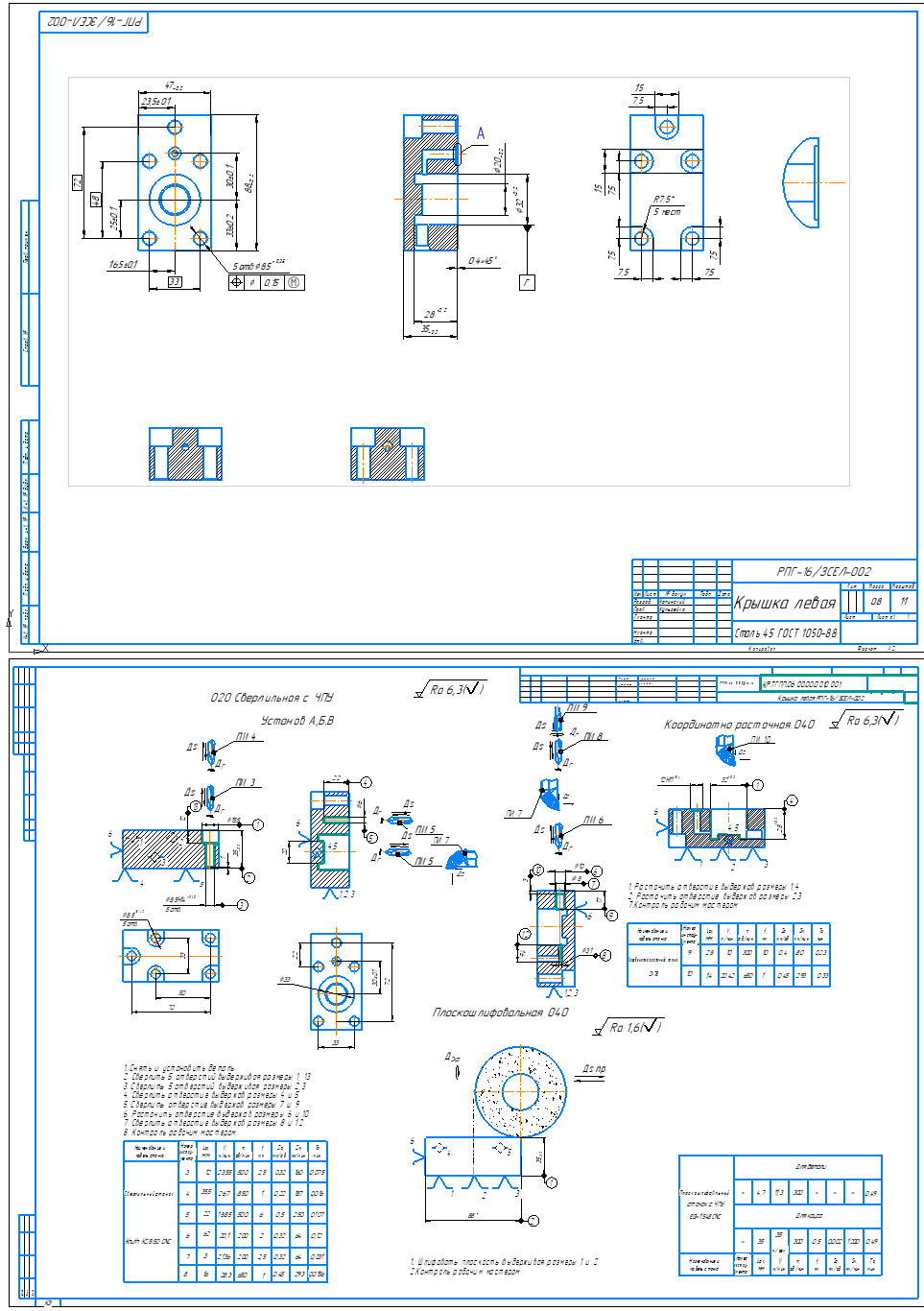

Технологический процесс механической обработки детали крышка левая РПГ-16/ЗСЕЛ-002

ГГТУ имени П.О.Сухого
Кафедра «Нефтегазоразработка и гидропневмоавтоматика»
Тема курсового проекта: «Проектирование технологического процесса механической обработки детали: крышка левая»
Гомель 2021

Деталь крышка левая РПГ-16/ЗСЕЛ-002 входит в состав гидрораспределителя. Крышка левая-предназначена для герметизации гидрораспределителя.
Является ограничетелем хода золотника. А так же выступает в роли коллектора. Крепится крышка к корпусу при помощи 5 винтов.Так как внутри крышки циркулирует жидкость, с целью исключить протечки жидкости поверхность по которой происходит сопряжение крышки с корпусом должна быть выполнена с жесткими требованиями по плоскосности и шераховатости , а также к данной поверхности предъявляется требование по отклоненению от перпендикулярности относительно конструкторской базы диаметра 32 отклонение 0.05.Остальные поверхности детали не имеют столь жестких требований. Следуют отметить как не технологичную поверхность кольцевую конавку на диметре 32 и 20.Для обработки данной конавки нужен специальный инструмент.

Исходными данными для определения типа производства являются:
- годовая программа N = 100 штук в год;
- режим работы – односменный;
- годовой фонд времени работы оборудования Fд=2050 час.

Содержание
Введение 4
1 Технологический раздел 5
1.1 Назначение конструкции обрабатываемой детали 5
1.2 Определение типа производства 7
1.3 Анализ технологичности конструкции детали 10
1.4 Выбор и технико-экономическое обоснование метода получения
заготовки 11
1.5 Анализ и технико-экономическое обоснование предлагаемого варианта технологического процесса обработки детали 13
1.6 Расчёт режимов резания 19
1.7 Техническое нормирование 23
2 Конструкторский раздел 26
2.1 Назначение и описание работы приспособления 26
2.2 Расчёт необходимого усилия зажима 27
2.3 Расчёт элемента приспособления на прочность 28
11 Индивидуальное задание 30
Заключение 35
Список использованных источников 36
