Технологический процесс механической обработки детали “Крышка задняя”

Белорусский национальный технический университет
Кафедра вакуумной и компрессорной техники
Курсовой проект по дисциплине «Технология машиностроения»
На тему: « Технологический процесс механической обработки детали “Крышка задняя”»
Минск 2017

Исходные данные: Чертеж детали "Задняя крышка"

Целью данного курсового проекта – проектирование операций технологического процесса, правильный выбор переходов и их последовательность, соответствие технологической оснастки.

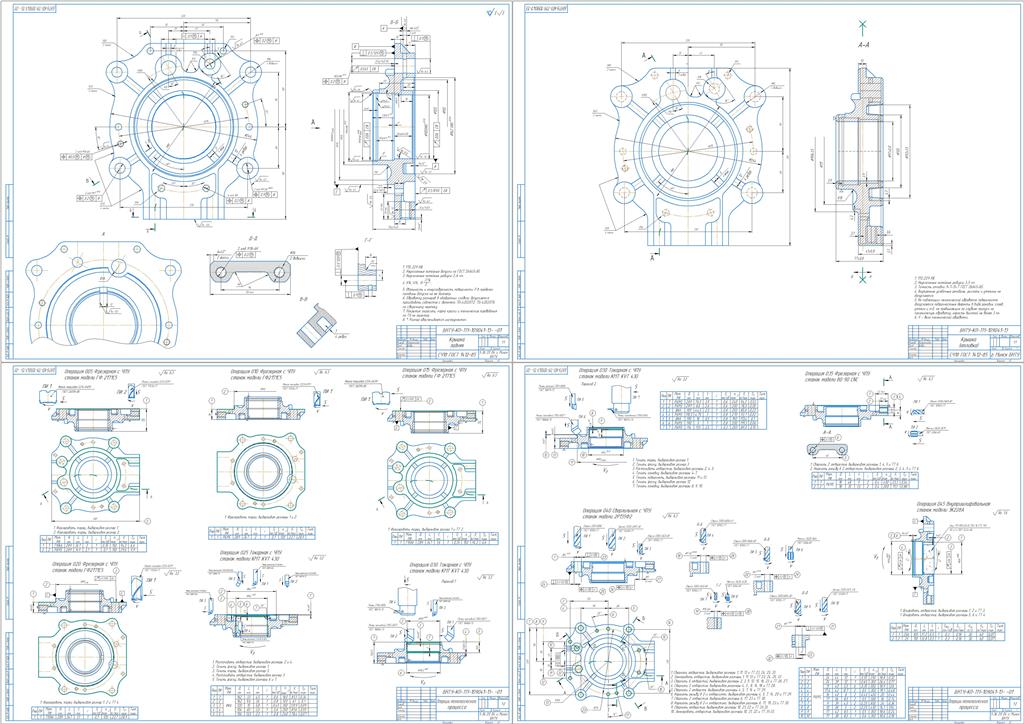

Графическая часть содержит: чертеж детали, чертеж отливки, два чертежа операций технологического процесса.

СОДЕРЖАНИЕ
Введение 3
1. Назначение и условия работы детали в сборочной единице..................4
2. Анализ технологичности конструкции детали 5
3. Выбор оптимального метода получения заготовки 7
4. Предварительное составление маршрута обработки 11
5. Выбор моделей оборудования и оценка его технологических возможностей……………………………………………………………………20
6. Базирование заготовок на операциях и оценка точности базировани.....................................................................................................26
7. Расчет припусков на механическую обработку 30
8. Выбор режущего инструмента и расчет режимов резания 33
9. Расчет технологической нормы времени 38
10. Разаботка контрольных операций (контроль оазмеров и технических требований) 44
11. Выбор варианта технологического маршрута по критерию минимальной себестоимости 46
12. Определение необходимого количества оборудования и его загрузки............... 52
13. Определение типа и организационной формы производства и расстановка оборудования 55
14. Основные технико-экономические показатели технологического процесса 61
Заключение 67
Список использованных источников 68

Состав: Чертеж детали "Задняя крышка", чертеж отливки детали " задняя крышка", чертеж операций технологического процесса 2 листа Язык документа

Софт: КОМПАС-3D 16
