Технологический процесс механической обработки детали «Маховик» №260-1005114 на базе ОАО «ММЗ» с применением станков с ЧПУ

УО "Минский государственный политехнический колледж"
Специальность 2-36 01 01 «Технология машиностроения»
Дипломный проект "Спроектировать участок механического цеха обработки детали «Маховик» №260-1005114 на базе ОАО «ММЗ» с применением станков с ЧПУ"
Минск 2013

Деталь 260-1005114 «Маховик» является частью кривошипно-шатунного механизма двигателей Д-260, серийно выпускаемых на Минском моторном заводе и устанавливаемых на трактора МТЗ .
В данной работе разрабатывается маршрут механической обработки с выбором оборудования и средств технического оснащения.
Введение 5
1 Общий раздел
1.1 Назначение и конструкция детали
1.2 Анализ детали на технологичность
2 Технологический раздел
2.1 Определение типа производства
2.2 Анализ базового технологического процесса
2.3 Выбор метода получения заготовки, технико-экономическое обоснование
2.4 Разработка технологического процесса
2.4.1 Маршрут механической обработки с выбором оборудования и средств технического оснащения
2.4.2 Расчёт припусков
2.4.3 Расчёт режимов резания
2.4.4 Расчёт норм времени
2.5 Разработка расчётно-наладочной карты станка с ЧПУ
2.6 Разработка управляющей программы для станка с ЧПУ
3 Конструкторский раздел
3.1 Режущий инструмент
3.1.1 Описание конструкции
3.1.2 Расчёт исполнительных размеров
3.2 Приспособление для установки и закрепления заготовки
3.2.1 Описание конструкции
3.2.2 Расчёт на точность
3.2.3 Расчёт зажимного механизма
3.3 Контрольный инструмент
3.3.1 Описание конструкции
3.3.2 Расчёт исполнительных размеров
4 Организация производственного участка
4.1 Расчёт количества оборудования и его загрузки
4.2 Организация перемещение оборудования и заготовок, уборка
4.3 Разработка планировки участка и организация рабочих мест
5 Охрана труда и окружающей среды
6 Стандартизация и унификация в проекте
7 Экономический раздел
8 Энерго- и ресурсосбережение
Выводы
Литература
Перечень ТНПА

Графическая часть содержит :

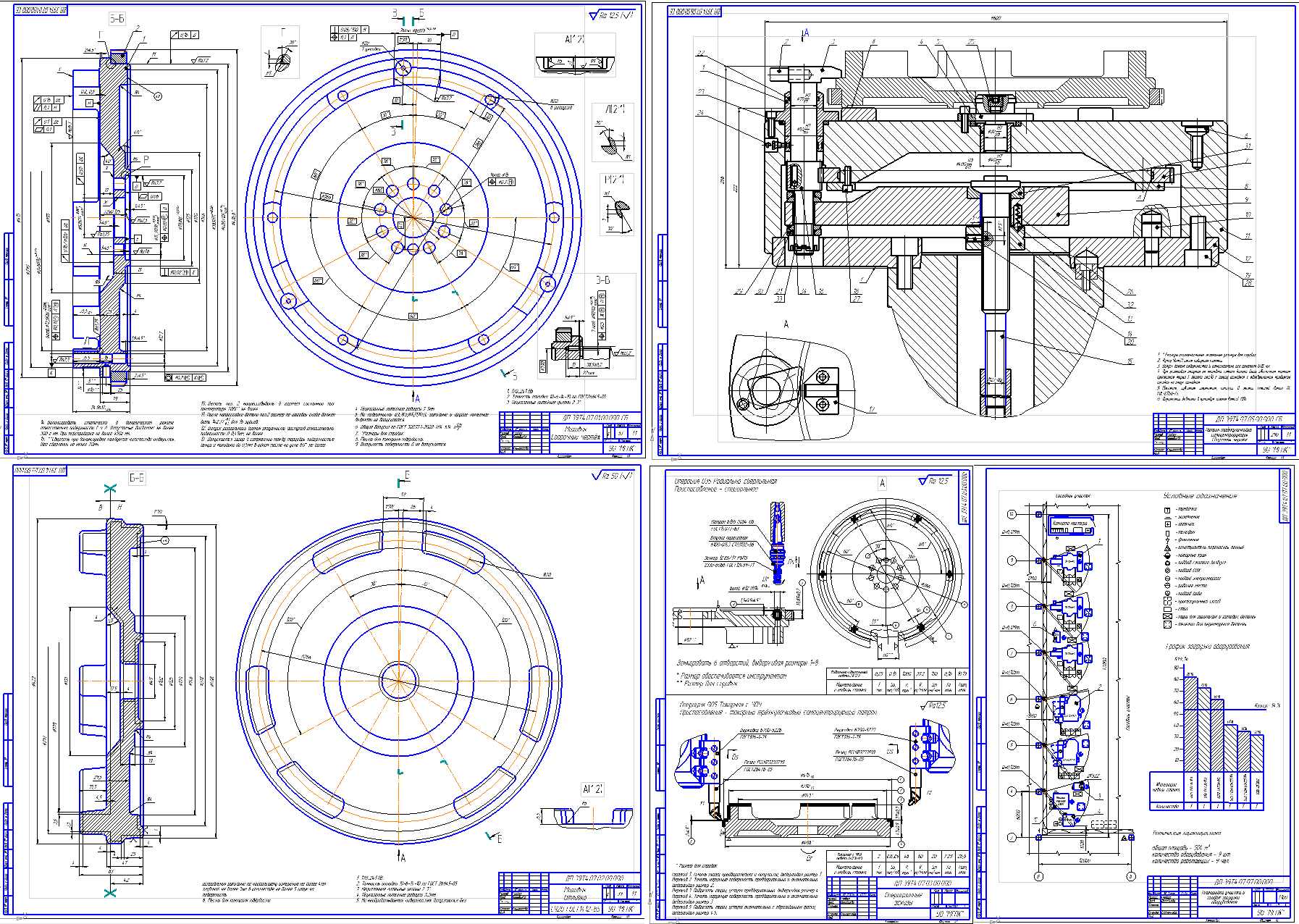

чертеж детали Маховик (сборочный чертеж); чертеж заготовки Маховик (Отливка); Эскизы операционные; Расчётно-наладочная карта станка с ЧПУ; Патрон трёхкулачковый самоцентрирующий (Сборочный чертёж); Резец токарный (Сборочный чертёж); Планировка участка и график загрузки оборудования; комплект документации

Состав: Маховик (СБ), Маховик (отливка), Эскизы операционные, Расчётно-наладочная карта станка с ЧПУ, Патрон трёхкулачковый самоцентрирующий (СБ), Резец токарный (СБ), Планировка участка и график загрузки оборудования, Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 10 SP2

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс механической обработки детали «Маховик» №260-1005114 на базе ОАО «ММЗ» с применением станков с ЧПУ

Маховик/
Маховик/1.1 Назначение и конструкция детали.doc
Маховик/1.2 Анализ детали на технологичность.doc
Маховик/2-й лист содержания.doc
Маховик/2.1 Определение типа производства.doc
Маховик/2.2 Анализ базового технологического процесса.doc
Маховик/2.3 Выбор метода получения заготовки.doc
Маховик/2.4.1 Маршрут механической обработки.doc
Маховик/2.4.2 Расчёт припусков.doc
Маховик/2.4.3. Расчет режимов резания.doc
Маховик/2.4.4 Расчёт норм времени.doc
Маховик/2.5 Разрабока расчетно-наладочной карты.doc
Маховик/2.6 Разрабока управляющей программы для станка с ЧПУ.doc
Маховик/3.1 Режущий инструмент.doc
Маховик/3.2 Приспособление для установки и закрепления заготовки.doc
Маховик/3.3. Контрольный инструмент.doc
Маховик/4. Организация производственного участка.doc
Маховик/5. Охрана труда.doc
Маховик/6. Стандартизация и унификация.doc
Маховик/7. Экономика 3.doc
Маховик/8.Энерго- ресурсосбережение - КОНЕЦ.doc
Маховик/Введение.doc
Маховик/Ведомость.doc
Маховик/Карты ТП/
Маховик/Карты ТП/Карта эскизов 005.frw
Маховик/Карты ТП/Карта эскизов 010.frw
Маховик/Карты ТП/Карта эскизов 020.frw
Маховик/Карты ТП/Карта эскизов 025.frw
Маховик/Карты ТП/Карта эскизов 030.frw
Маховик/Карты ТП/Карта эскизов 035.frw
Маховик/Карты ТП/Карта эскизов ОК.frw
Маховик/Карты ТП/Маршрутная карта 1.frw
Маховик/Карты ТП/ОК технического контроля.frw
Маховик/Карты ТП/Операционная карта МО 005.frw
Маховик/Карты ТП/Операционная карта МО 010.frw
Маховик/Карты ТП/Операционная карта МО 020.frw
Маховик/Карты ТП/Операционная карта МО 025.frw
Маховик/Карты ТП/Операционная карта МО 030.frw
Маховик/Карты ТП/Операционная карта МО 035.frw
Маховик/Карты ТП/Титульный лист.frw
Маховик/Операционные эскизы.cdw
Маховик/Планировка участка.cdw
Маховик/РНК на группу отверстий.cdw
Маховик/Содержание.doc
Маховик/Спецификация на Маховик.spw
Маховик/Спецификация на приспособление.spw
Маховик/Спецификация на Резец.spw
Маховик/Спецификация оборудования.cdw
Маховик/УП.doc
Маховик/Чертеж заготовки.cdw
Маховик/Чертеж Маховик.cdw
Маховик/Чертеж приспособления.cdw
Маховик/Чертеж Резца.cdw
