Технологический процесс «Вал-шестерня»

КУРСОВОЙ ПРОЕКТ
по дисциплине «Технологические процессы обработки деталей машин»
на тему «Разработать операционный технологический процесс изготовления детали – КПД500.03.02.007 «Вал-шестерня»

Рассмотренная в курсовом проекте деталь КПД500.03.02.007 – вал-шестерня используется для передачи крутящего момента в редукторе проходческого комбайна ГМС КПД.
Деталь изготавливается из стали 40ХН ГОСТ4543-71.

В ходе выполнения курсового проекта был разработан технологический процесс обработки детали КПД500.03.02.007 «Вал-шестерня». На основании чертежа детали был произведен анализ технологичности детали, рассчитаны параметры заготовки, составлен маршрутный процесс обработки детали, выбраны припуски на обработку детали. Был осуществлен выбор оборудования, режущего и вспомогательного инструмента. Приведены характеристики зубофрезерного станка модели 53А30.
Были проведены расчеты режимов резания и норм времени. В пояснительной записке подробно изложены расчеты для операций 015 – токарная с ЧПУ (черновая) и 040 – фрезерная с ЧПУ, режимы резания и нормы времени для остальных операций приведены в технологическом процессе обработки детали.
Была составлена управляющая программа для операции 040 – фрезерная с ЧПУ. Бланк с управляющей программой приведен в приложениях.

Курсовой проект: 38 страниц, 7 таблиц, 8 рисунков, 1 приложение.
Исходные данные: чертеж детали, годовая программа выпуска.
В курсовом проекте рассмотрен операционный технологический процесс обработки детали КПД500.03.02.007 «Вал-шестерня».
Проект состоит из пояснительной записки, технологического процесса обработки детали и чертежей. Для выполнения графической части курсового проекта использовалась система КОМПАС-3D V15. При оформлении пояснительной записки - программа Microsoft Word.
Пояснительная записка включает разделы в которых рассмотрены следующие вопросы: анализ технологичности конструкции детали, разработка метода изготовления заготовки, проектирование операционного технологического процесса изготовления детали, определение режимов резания и норм времени на операции механической обработки, разработка управляющей программы для станка с ЧПУ.

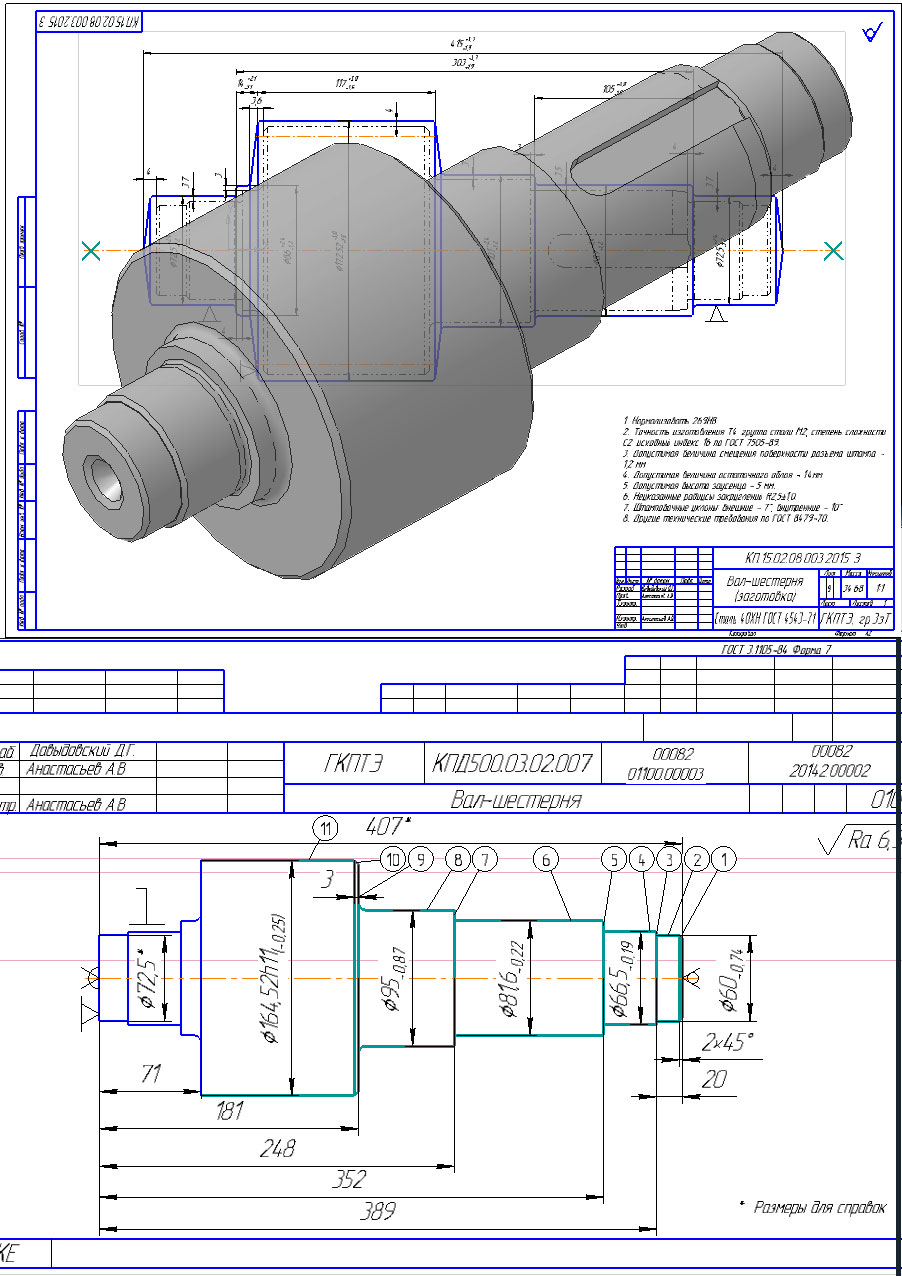

Графическая часть проекта содержит: чертеж детали, заготовки, чертеж технологического процесса обработки (карта наладки).

Оглавление
Введение 4
1 Общая часть 5
1.1 Анализ технологичности конструкции детали 5
1.2 Определение типа производства и его характеристика 8
2 Технологическая часть 11
2.1 Выбор метода получения заготовки 11
2.2 Разработка маршрута технологического процесса механической обработки детали 16
2.3 Выбор межоперационных припусков 20
2.4 Выбор оборудования и средств технологического оснащения 21
2.4.1 Выбор станочного оборудования и приспособления 21
2.4.2 Выбор режущего инструмента 22
2.4.3 Выбор методов контроля 23
2.4.4 Выбор СОЖ 24
2.5 Выбор и расчет режимов резания 25
2.5.1. Выбор и расчет режимов резания для операции 015 – Токарная с ЧПУ (черн). 25
2.5.2. Выбор и расчет режимов резания для операции 040 – Фрезерная с ЧПУ 27
2.6 Нормирование операций технологического процесса 29
2.6.1. Нормирование операции 015 – Токарная с ЧПУ (черн). 29
2.6.2 Нормирование операции 040 – Фрезерная с ЧПУ 30
2.7 Проектирование управляющей программы для обработки детали на станках с программным управлением 32
Вывод 35
Список использованных источников 36
