Технология ремонта фланца МТЗ-82

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовая работа по дисциплине "Технология ремонта машин и оборудования"
На тему: "Разработка технологического процесса ремонта фланца МТЗ-82"
Гомель, 2017

Исходными данными для работы является ремонтный чертеж.

В работе рассматривается методика восстановления изношенных поверхностей фланца МТЗ-82, методы его восстановления, проведен расчет операций точения, а также разработаны маршрутные, эскизные и операционные карты.

ВВЕДЕНИЕ
1 ПОИСК КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ НА РЕМОНТ
1.1 Описание конструкции узла, восстанавливаемой детали
1.2 Патентный анализ
2 ВЫБОР РАЦИОНАЛЬНЫХ СПОСОБОВ ВОССТАНОВЛЕНИЯ УЗЛА, ДЕТАЛИ И УСТАНОВОЧНЫХ БАЗ (ПРИВЕСТИ СХЕМЫ БАЗИРОВАНИЯ)
3 СОСТАВЛЕНИЕ ПЛАНА ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ С ПОДБОРОМ НЕОБХОДИМОГО ОБОРУДОВАНИЯ, ПРИСПОСОБЛЕНИЙ, ИНСТРУМЕНТА
4 РАСЧЕТ РЕЖИМОВ РЕЗАНИЯ ПО ОПЕРАЦИЯМ
4.1 Режимы резания при точении
4.2 Расчет наплавочной операции
4.3 Расчет шлицефрезерной операции
5 СОСТАВЛЕНИЕ МАРШРУТНОЙ, ОПЕРАЦИОННОЙ И ЭСКИЗНОЙ КАРТ
6 ТЕХНИКА БЕЗОПАСНОСТИ И ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ ПРИ ПРОИЗВОДСТВЕ РАБОТ
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА
ПРИЛОЖЕНИЕ А
ПРИЛОЖЕНИЕ Б

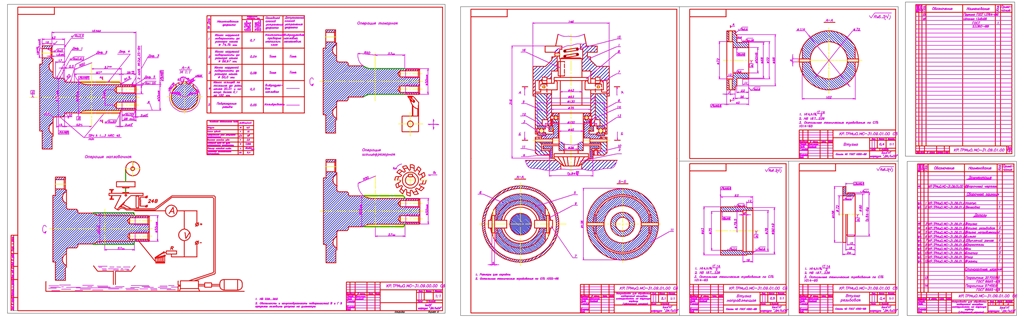

Состав: Фланец МТЗ-82 (РЧ), Устройство для обработки отверстий концевым инструментом на заданную глубину (СБ), Деталировка (втулка направляющая, втулка резьбовая, втулка), Спецификация, Маршрутные карты (МК), Операционные карты (ОК), ПЗ Язык документа

Софт: AutoCAD 2013

Файлы:
Операционная карта 2.doc
Маршрутная карта 3.DOC
Чертежи.dwg
Маршрутная карта 2.DOC
Маршрутная карта 4.DOC
Титульник1.doc
Маршрутная карта 1.DOC
Титульник.doc
Операционная карта 3.doc
Операционная карта 1.doc
Пояснительная записка.docx
