Технология ремонта вала нижнего шкива вариатора жатки комбайна ДОН-1500

Белорусский государственный аграрный технический университет, кафедра «Ремонт машин», дипломный проект на тему: "Совершенствование технологии ремонта вала нижнего шкива вариатора жатки комбайна ДОН-1500 на ОАО «Минский райагроверсис»", 2008

В предоставленном дипломном проекте решены инженерно-технические вопросы об усовершенствовании технологии ремонта жатки зерноуборочно-го комбайна Дон-1500 на ОАО «Минская РАС».
Основными недостатками существующей технологии ремонта являются: отсутствие мобильных служб по техническому сервису зерноуборочной тех-ники непосредственно в хозяйствах и сведение ремонта зерноуборочной тех-ники на стационарных участках РАС в основном к замене деталей. Для устра-нения недостатков необходимо использовать обезличенный метод ремонта, который позволяет вовлечь в процесс ремонта большее число исполнителей, что создает предпосылки для дальнейшей дифференциации технологического процесса, позволяя организовывать ремонт машин на более совершенной тех-нологической основе и в более короткие сроки.
Для изменения существующего положения на ОАО «Минская РАС» предложены следующие решения: изменение структуры управления производства с четким разграничением полномочий между руководителями; изменение системы оплаты труда для увеличения заинтересованности рабочих; повышение технического уровня ремонта и качества обслуживания сельскохо-зяйственной техники; повышение квалификации и уровня знаний ремонтно-обслуживающего персонала; развитие системы маркетинга и рекламы.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ…………………………………………………………………….
1. ОБОСНОВАНИЕ ТЕМЫ И ЗАДАЧ ПРОЕКТА………………………….
1.1. Актуальность темы и решаемых задач проек-та…………………….
1.2. Анализ конструкции и технологический процесс работы зерно-уборочного комбайна ДОН-1500…………………...……….…………….
1.3. Выводы и предложе-ния……………………………………………….
2. ОБОСНОВАНИЕ ПРОИЗВОДСТВЕННОЙ ПРОГРАММЫ И ГОДОВОГО ОБЪЕМА РАБОТ ПО РЕМОНТУ З/У КОМБАЙНОВ………
3. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА РАЗБОРКИ НИЖНЕГО ВАРИАТОРА ЖАТКИ КОМБАЙНА ДОН-1500…………….
3.1. Анализ конструкции нижнего вариатора жат-ки……………………..
3.2. Обоснование рациональной последовательности разборки ниж-него вариатора жатки …...……………………………………………………
4. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА РЕМОНТА ВАЛА НИЖНЕГО ШКИВА ВАРИАТОРА ЖАТКИ ……….………….…..
4.1. Анализ конструкции, условий работы и дефектов вала нижнего шкива вариатора жат-ки………………………………………………
4.2. Выбор и обоснование способов устранения дефектов ва-ла нижнего шкива вариатора жат-ки…………………………………………
4.3. Обоснование способов базирования дета-ли…………………….
4.4. Проектирование маршрута восстановления вала нижнего шкива вариато-ра………………………………………………………..…..
4.5. Разработка и нормирование технологической опера-ции……..
5. ПРОЕКТИРОВАНИЕ УЧАСТКА РЕМОНТА ЖАТОК КОМБАЙНА ДОН-1500………………………………………………………………….…..
5.1. Назначение участ-ка……………………………………………….…...
5.2. Годовой объем работ участ-ка…………………………………………
5.3. Режимы работ и годовые фонды време-ни……………………………
5.4. Расчет количества рабочих и рабочих мест………………………….
5.5. Расчет количества и подбор оборудова-ния………………….……….
5.6. Технологическая планировка участ-ка……………………….……….
5.7. Расчет потребностей в энергоресур-сах………………………………
5.8. Проектирование элементов производственной эстети-ки…………..
6. ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ОБКАТКИ И ИСПЫТАНИЯ РЕВЕРСИВНОГО ПРИВОДА ЖАТКИ…….
7. КОНСТРУКТОРСКАЯ РАЗРАБОТКА……………………………….…...
7.1. Обоснование выбранной конструк-ции……………………………….
7.2. Устройство и схема рабо-ты…………………………………………..
7.3. Расчет конструк-ции……………………………………………….…..
7.4. Особенности экономического обоснования целесообразности изготовления оборудова-ния…………………………………………………
8. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ……………………….…..
8.1. Безопасность жизнедеятельности на производ-стве………………….

8.1.1. Анализ состояния охраны труда на Минском райагросер-висе...
8.1.2.Требования безопасности при выполнении технологического процесса ремонта реверсивного привода жат-ки………………………
8.1.3. Расчет освеще-ния…………………………………………………
8.1.4. Пожарная безопасность на Минском райагросерви-се………….
8.2. Безопасность жизнедеятельности в чрезвычайных и экологиче-ски неблагоприятных ситуаци-ях………………………………………………
8.2.1. Расчет противорадиационных укрытий (ПРУ)…………………
8.2.2. Мероприятия по обеспечению экологической безопасности на Минском райагросерви-се……………………………………………….
9. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ПРОЕКТА………….
9.1. Инвести-ции…………………………………………………………….
9.2. Расчет себестоимости продукции ……………………………………
9.2.1. Стоимость ремонтных материа-лов………………………………
9.2.2. Основная заработная плата производственных рабо-чих……….
9.2.3. Расходы на содержание и эксплуатацию оборудова-ния……….
9.2.4. Цеховые (общепроизводственные) расхо-ды……………………
9.3. Определение отпускных цен на ремонт жат-ки………………………
9.4. Оценка эффективности инвести-ций………………………………….
9.5. Расчет показателей эффективно-сти………………………………….
9.6. Расчёт критических объемов производства на предприя-тии………
ЗАКЛЮЧЕНИЕ………………………………………………………………..
СПИСОК ИСПОЛЬЗОВАННЫХ ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ...….
ПРИЛОЖЕНИЕ 1. Реверсивный привод комбайна Дон-1500. Специ-фикация …………………………………………………………………………..
ПРИЛОЖЕНИЕ 2. Технологический процесс восстановления вала ве-дуще-го…………………………………………………………………………….
ПРИЛОЖЕНИЕ 3. Технологическая планировка участка ремонта жа-ток... Спецификация оборудова-ния.………………………………………………..
ПРИЛОЖЕНИЕ 4. Стенд для обкатки реверсивного привода жатки. Сборочный чертеж. Спецификация …………………………………………
ПРИЛОЖЕНИЕ 5. Масляный бак. Сборочный чертеж. Спецификация ….

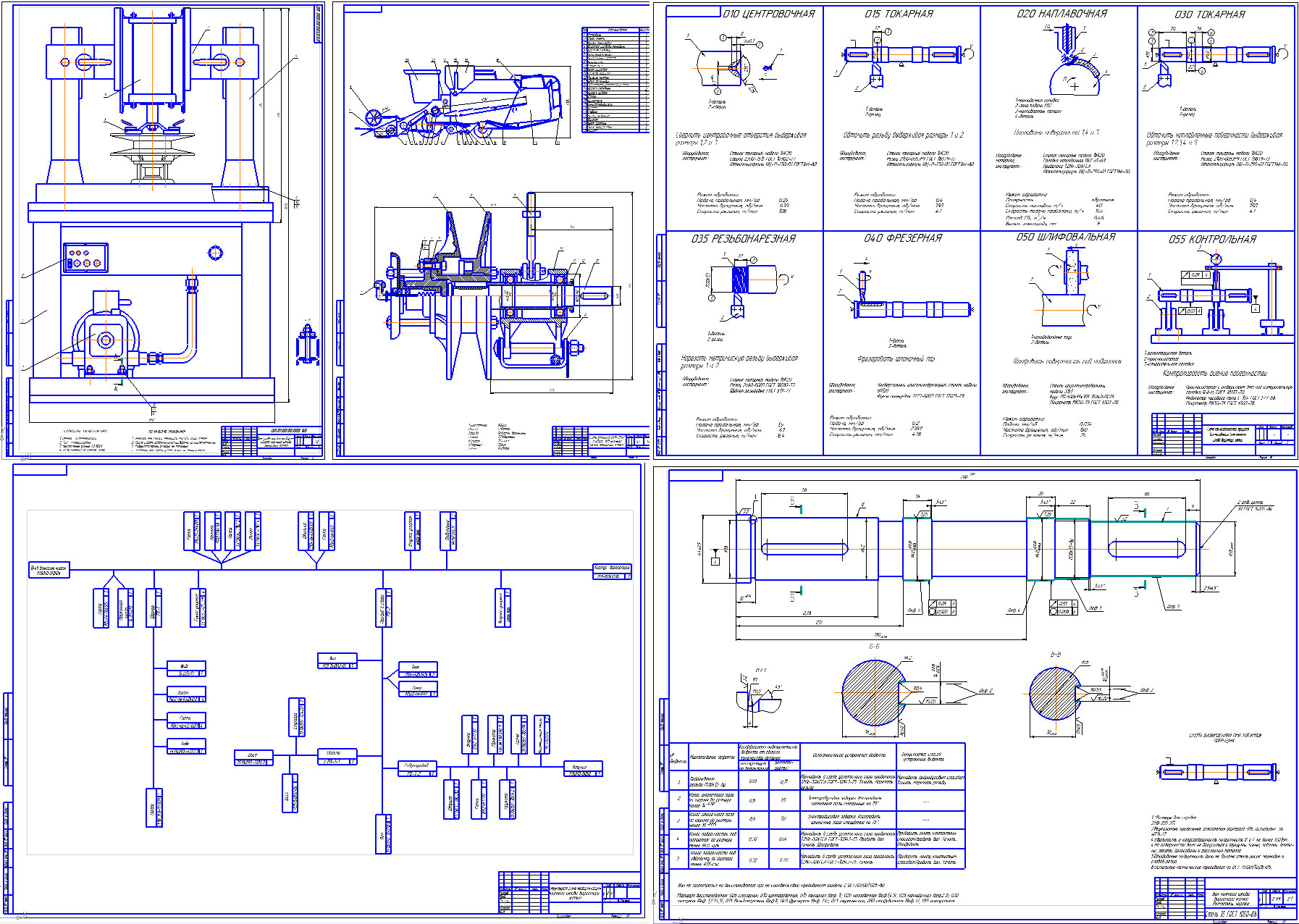

Состав: ПЗ, спецификации, ремонтный чертёж, схема комбайна, схема разборки, технологически процесс, конструкторская часть, рабочее место токаря, планировка участка, БЖД, ТЭП Язык документа
