Технология восстановление валика привода

Новочеркасский мелиоративный институт им. Картунова
Кафедра сервис транспортных и технологических машин
Расчётно-графическая работа по дисциплине "Ремонт машин и оборудования в водном хозяйстве".
На тему: "Технология восстановления деталей".
Новочеркасск 2015

В данной расчетно-графической работе рассчитываются процессы восстановления вала. Произведён расчёт процесса наплавки, токарной обработки и шлифовки.

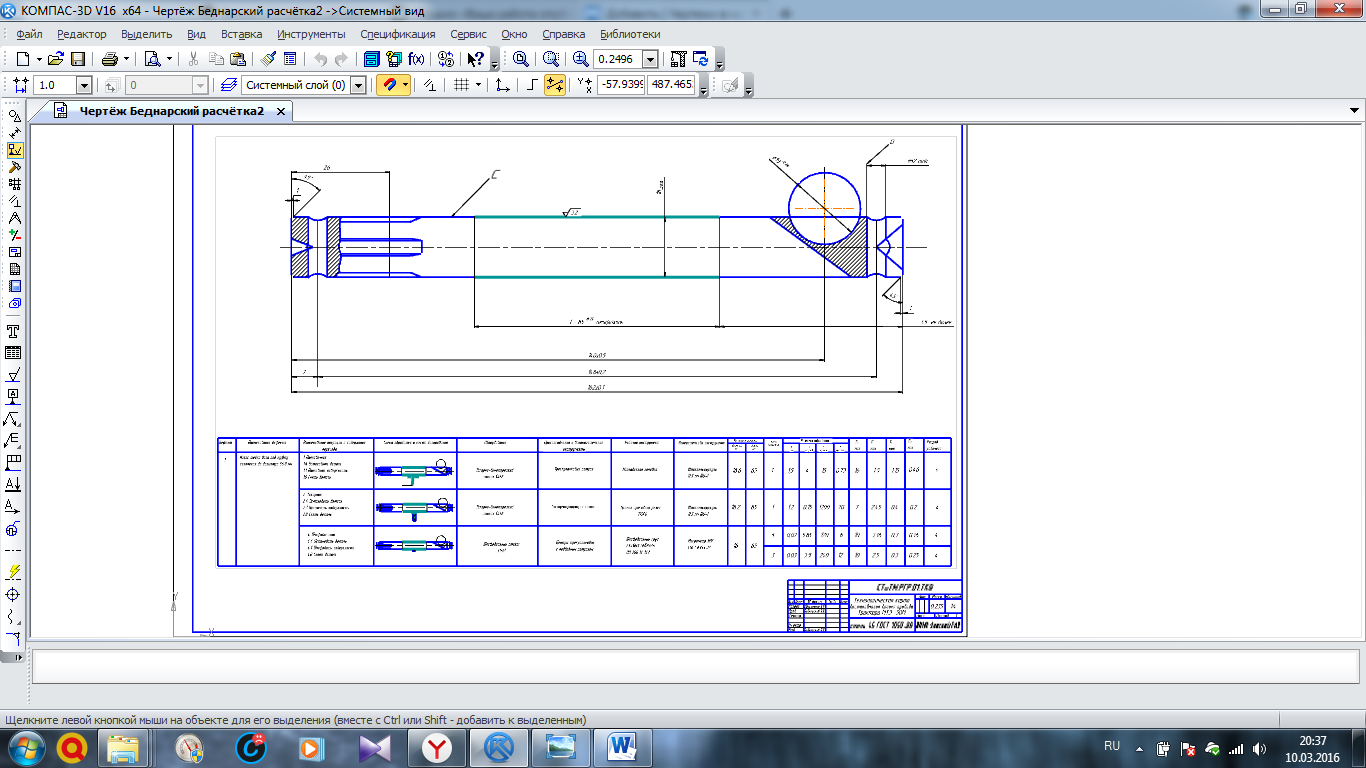

Графическая часть содержит чертёж детали вала и карту восстановления.
Расчётно-графическая работа содержит 1 лист формата А1 графической части, 21 страниц пояснительной записки, содержащей 6 источников.
Деталь: Валик шестерни привода маслонасоса.
Виды дефектов: износ наружной поверхности под втулку и сальник до диаметра 15,6 мм на длине l = 65 мм. Номинальный диаметр детали 16 мм.
В нашем случае для восстановления изношенной поверхности до диаметра 16 мм выбираем следующую технологию восстановления детали для валика привода маслонасоса:
- вибродуговая наплавка изношенных поверхностей.
- токарная обработка наплавленной поверхности.
- шлифование под номинальный размер.

Состав: Технологическая карта востановления валика привода Трактора МТЗ -50М, Деталь, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технология восстановление валика привода

Чертёж Беднарский расчётка2.cdw
расчётка.docx
